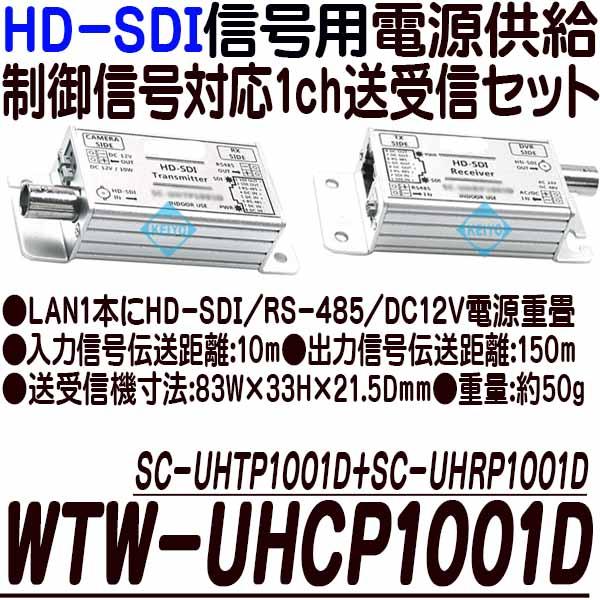

WTW-UHCP1001D（SC-UHCP1001D）【HD-SDIカメラ用電源供給制御信号伝送対応UTP1ch送受信機セット】 【防犯カメラ】【監視カメラ】
34,100円(税込)
0ポイント(1％)
商品説明
|

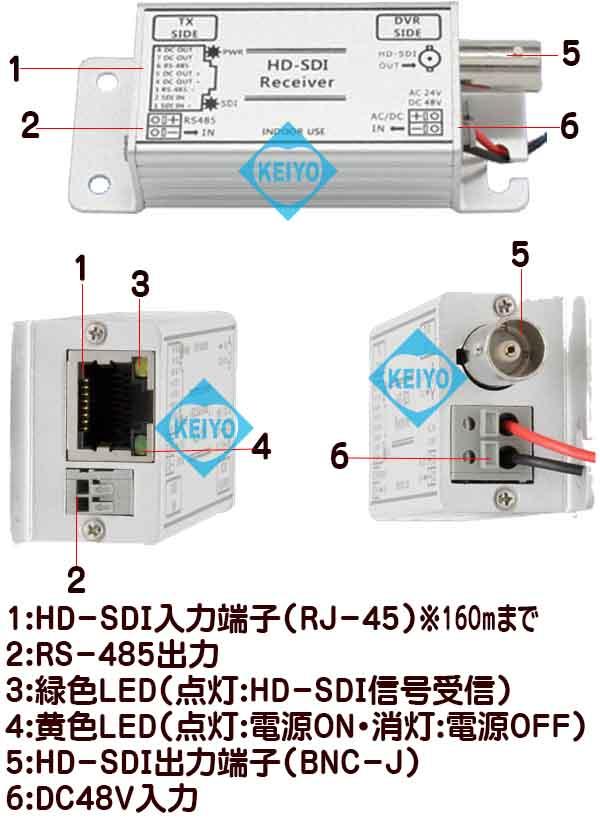

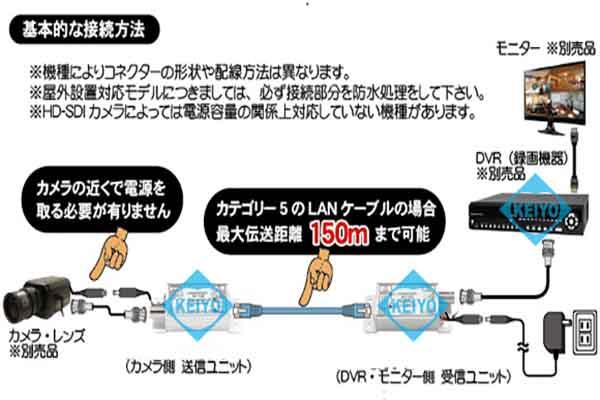

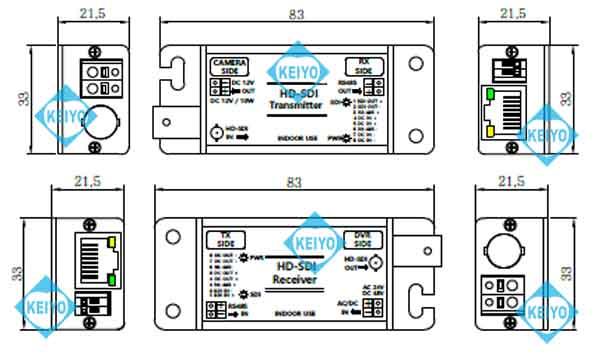

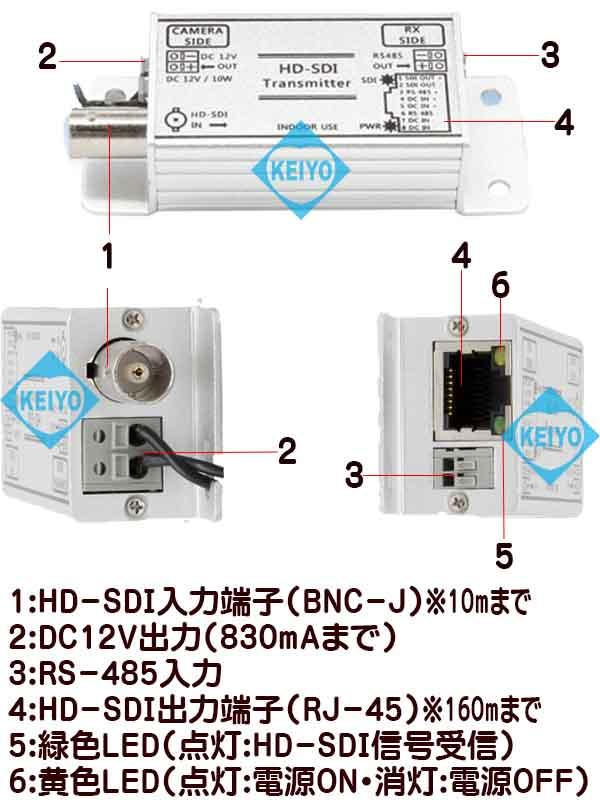

WTW-UHCP1001D（SC-UHCP1001D）は、HD-SDI信号に対応した 映像/電源/制御信号伝送1ch送受信機セットです。 カメラ側送信機のWTW-UHTP1001D（SC-UHTP1001D） モニター側受信機のWTW-UHRP1001D（SC-UHRP1001D）で構成されています。 接続可能なカメラは、1080p/720p解像度カメラを使用できます。 本システムを使用する事で、通常は映像・電源・制御信号の3本の配線が必要なカメラを LANケーブル1本で運用可能になる、長距離伝送対応重畳ユニットです。 ●1本のUTPケーブルでHD-SDI信号・電源・データを伝送 カメラ1台の映像信号と電源信号と制御信号を1本のUTPケーブルで、伝送可能です。 使用できるケーブルは、Cat5e以上になります。 対応しているHD-SDI信号は、1080p/800TV本以上です。 ●RS-485対応ズームカメラ接続可 通常は映像ケーブルの他に、制御信号伝送用として 2芯線を別途配線する必要がありますが、本製品を使用すると 同軸ケーブル上に信号を多重伝送するため、別途配線する必要がなくなります。 （※PTZカメラは、消費電力の関係でご利用いただけません） ●最長150mに対応する長距離伝送 Cat5eケーブル使用時：最長150mの長距離伝送に対応しています。 ※ご使用になるケーブル・コネクタ品質によって、伝送距離は変化します。 ※既存配線を利用する場合、ケーブル品質、経年劣化、環境・配線方法 などにより映像が正常に出力されないことがあります。 ●大容量DC12V/830mA伝送対応 本製品は、従来品よりも高い電源出力に対応しており 最大DC12V/830mA以下のカメラにご利用いただけます。 （※一部の赤外線カメラ等の消費電力が大きいモデルにはご利用いただけません） ※ご使用になるケーブル・コネクタ品質によって、伝送距離は変化します。 ※既存配線を利用する場合、ケーブル品質、経年劣化、環境・配線方法 などにより映像が正常に出力されないことがあります。 ■ WTW-UHCP1001D 各部名称  ■ WTW-UHCP1001D 配線イメージ リンク用LANケーブルは、含まれておりません。 ■ WTW-UHCP1001D 外形寸法図 |
| 送信機型番 | WTW-UHTP1001D（SC-UHTP1001D） |
| 映像入力信号 | HD-SDI |
| 映像出力信号 | HD-SDI |
| 消費電力 | DC48V/1.5W |
| 入力信号伝送距離 | 10m（5CFB基準） |
| 出力信号伝送距離 | 150m（Cat5e基準） |
| 最大電源出力 | DC12V/最大10w |
| 制御信号 | RS-485 片方向 |
| 制御信号ボーレート | 2400/4800/9600/19200 |
| LED表示 | HD-SDI 緑色点灯：信号受信 電源 黄色点灯：電源ON・黄色点滅：RS-485データ受信時 |
| 接続ポート | SDI入力：BNC-J（75Ω） 入力電源：端子台2ピン・RS-485入力：端子台2ピン 接続ポート：RJ-45（※カテゴリ−5以上のツイストペアケーブルに対応） |
| 動作環境温度/湿度 | -10℃〜+50℃/RH 0〜80% |
| 電源 | DC24〜48V ※外部電源不要（受信ユニットの付属電源から伝送） |
| 寸法 | 55W×33H×20.5Dmm |
| 重量 | 約50g |
| 材質 | アルミニウム |
| 保証期間 | 1年間 |
| 受信機型番 | WTW-UHRP1001D（SC-UHRP1001D） |
| 映像入力信号 | HD-SDI |
| 映像出力信号 | HD-SDI |
| 消費電力 | DC48V/0.5W |
| 入力信号伝送距離 | 160m（Cat5e基準） |
| 出力信号伝送距離 | 15m（5CFB基準） |
| 制御信号 | RS-485 片方向 |
| 制御信号ボーレート | 2400/4800/9600/19200 |
| LED表示 | HD-SDI 緑色点灯：信号受信 電源 黄色点灯：電源ON・黄色点滅：RS-485データ受信時 |
| 接続ポート | SDI入出力：BNC-J（75Ω） 入力電源：端子台2ピン・RS-485入力：端子台2ピン 接続ポート：RJ-45（※カテゴリ−5以上のツイストペアケーブルに対応 |
| 動作環境温度/湿度 | -10℃〜+50℃/RH 0〜80% |
| 電源 | DC48V（アダプター付属） |
| 寸法 | 86W×42H×24Dmm |
| 重量 | 約50g |
| 材質 | アルミニウム |
| 保証期間 | 1年間 |
HD-SDIカメラ用UTP伝送
制御信号対応1ch送受信機セット
制御信号対応1ch送受信機セット
1台映像伝送ユニット
HD-SDI信号用UTP伝送1ch送受信機セット
