TSD-A14【3G-SDI・HD-SD対応1入力4出力映像分配器】【防犯カメラ】【監視カメラ】【3D Corporation】【スリーディ】

43,780円(税込)

0ポイント(1％)

商品説明

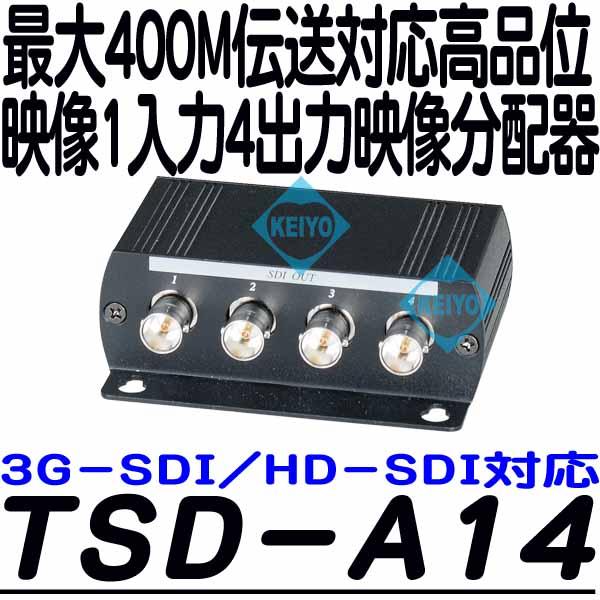

■ 3G-SDI/HD-SDI対応映像1入力4分配器　TSD-A14

TSD-A14は、3G-SDI・HD-SDI信号に対応した映像1入力4出力仕様
高品位映像分配器です。
放送機器業界でも利用されている映像方式の、3G-SDI/HD-SDIに対応しています。
(※姉妹品に、8入力32出力対応モデル　TSD-832Sもございます)

防犯カメラ用だけでなく、設置現場等の業務用途としてもお使いいただけます。

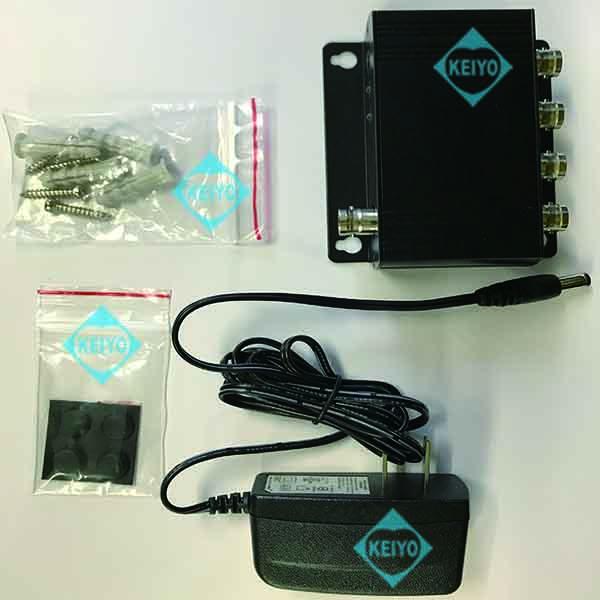

電源は、DC5Vの省電力設計(アダプター付属)

合計伝送可能距離は、リクロック/イコライズ機能を搭載しており
最大400M(※入力：200m・出力：200m)を信号の補正をしながら延長して
伝送する事が可能です。

伝送可能距離は、最大400mまで(SD-SDI)・最大200m(HD-SDI)
最大100m(3G-SDI)になります。
（※ご使用になるケーブルの品質やBNCコネクタにより、伝送距離が異なります）

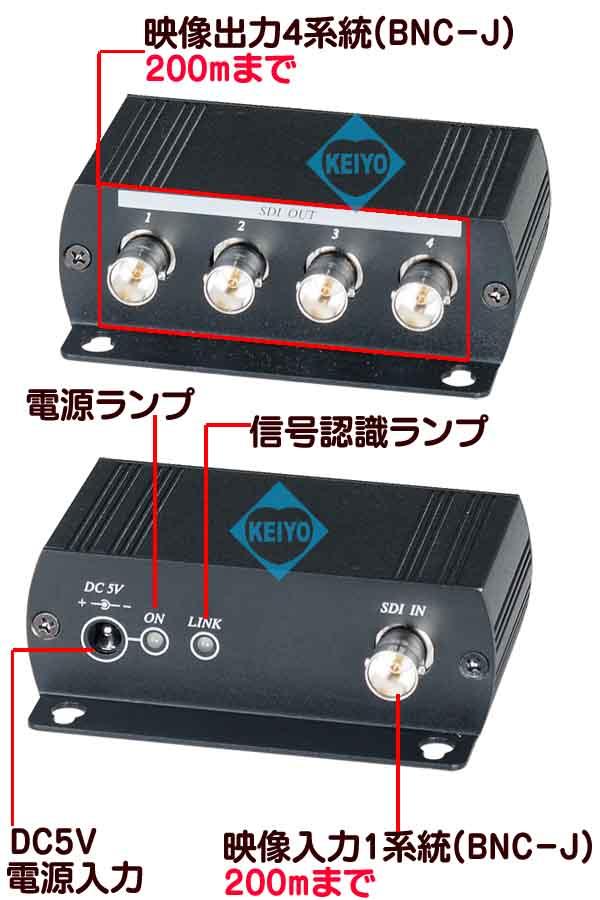

■ TSD-A14　各部名称

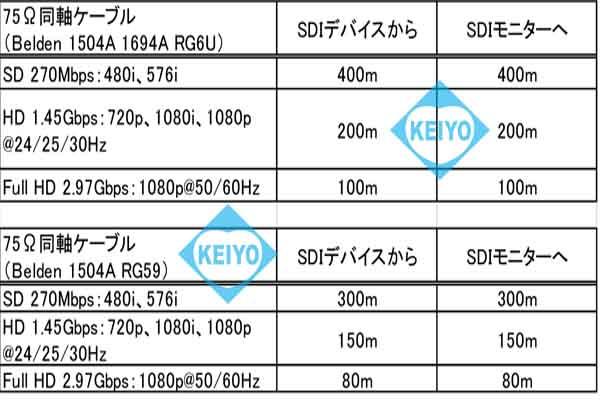

■ TSD-A14　伝送距離目安

※HD信号伝送には、伝送帯域1.5G以上のケーブル
フルHD信号伝送には3G以上を使用してください。
高品質75Ω同軸ケーブルとBNCコネクタを使用して下さい。
ご使用になるケーブル品質により、伝送距離が異なりますので
高品位の物をお使い下さい。

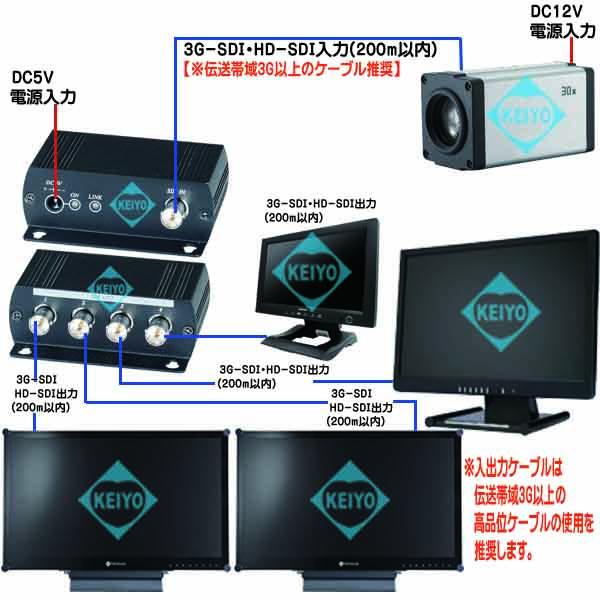

■ TSD-A14　配線例

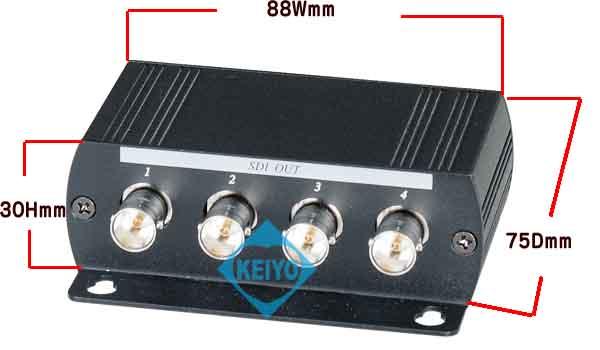

■ TSD-A14　外形寸法図

■ TSD-A14　スペック

型番	TSD-A14
映像入力端子	1入力：BNC-J(メス)×1
映像出力端子	4出力：BNC-J(メス)×4
映像帯域幅	270Mbps〜3Gbps
対応ビデオフォーマット	3G-SDI(SMPTE-424M)・HD-SDI(SMPTE-292M) SD-SDI(SMPTE-259M)
対応解像度	480i/576i/720p/1080i/1080p
電源端子	電源：2.1ΦDCJ
動作環境温度	0℃〜+55℃/RH：95%未満 (※50℃を超える環境での使用は推奨しません)
保管環境温度	-20℃〜+85℃・RH:95%
外形寸法	88W×30H×75Dｍｍ
重量	約220ｇ
伝送可能距離	SD：270Mbps 480i/576i　400mまで Full HD：1.45Gbps 720p/1080i/1080p@24/25/30Hz　200mまで 3G：2.97Gbps 1080p@50/60Hz　100mまで
出力ジッタ	3G：(2.97Gbps)Typical0.07 UI p-p HD：(1.485Gbps)Typical0.04 UI p-p SD：(270Mbps）Typical0.02 UI p-p
電源・消費電力	DC5V/500mA
材質	メタル　ブラック
保証	1年間
