TSD-832S【3G-SDI・HD-SD対応8入力32出力映像分配器】【防犯カメラ】【監視カメラ】【3D Corporation】【スリーディ】

327,800円(税込)

0ポイント(1％)

商品説明

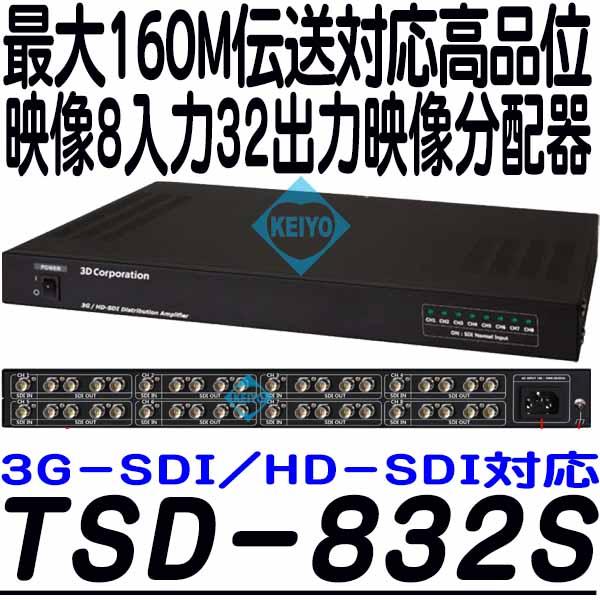

■ 3G-SDI/HD-SDI対応映像8入力32分配器　TSD-832S

TSD-832Sは、3G-SDI・HD-SDI信号に対応した映像8入力32出力仕様
高品位映像分配器です。
放送機器業界でも利用されている映像方式の、3G-SDI/HD-SDIに対応しています。
(※姉妹品に、1入力4出力対応モデル　TSD-A14もございます)

防犯カメラ用だけでなく、設置現場等の業務用途としてもお使いいただけます。
電源は、AC100V駆動を採用しました。

合計伝送可能距離は、リクロック/イコライズ機能を搭載しており
最大200M(※720p解像度伝送・5CFBケーブル使用時)を信号の補正をしながら延長して
伝送する事が可能です。

伝送可能距離は、最大200mまで(SD-SDI）・最大160mまで(HD-SDI）
になります。
(※ご使用になるケーブルの品質やBNCコネクタにより、伝送距離が異なります）

430W×44H×350Dmmのスチール製ボディは、1Uラックマウントに対応しておりますので
業務用途でのラックマウントへ簡単にインストールできます。

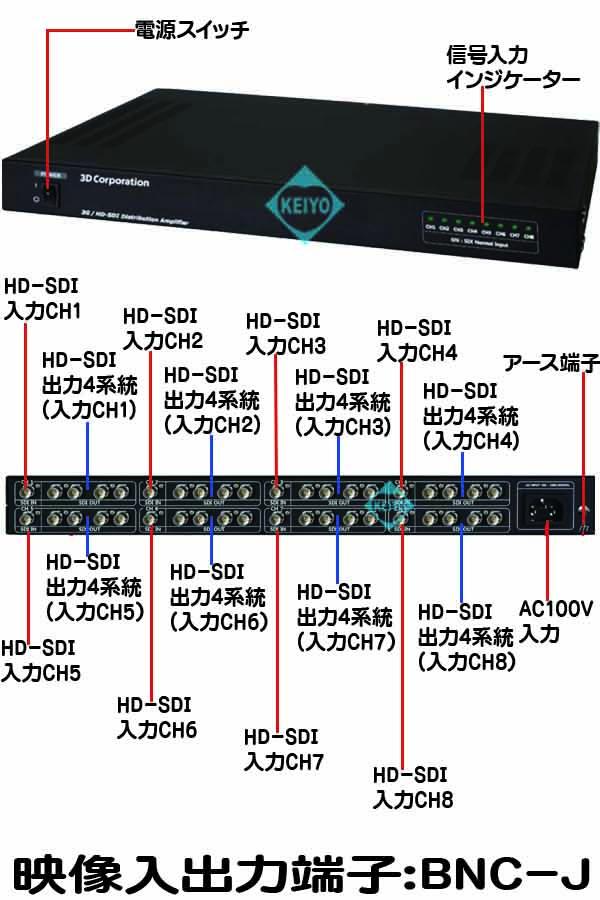

■ TSD-832S　各部名称

■ TSD-832S　伝送距離目安

※HD信号伝送には、伝送帯域1.5G以上のケーブル
フルHD信号伝送には3G以上を使用してください。
高品質75Ω同軸ケーブルとBNCコネクタを使用して下さい。
ご使用になるケーブル品質により、伝送距離が異なりますので
高品位の物をお使い下さい。

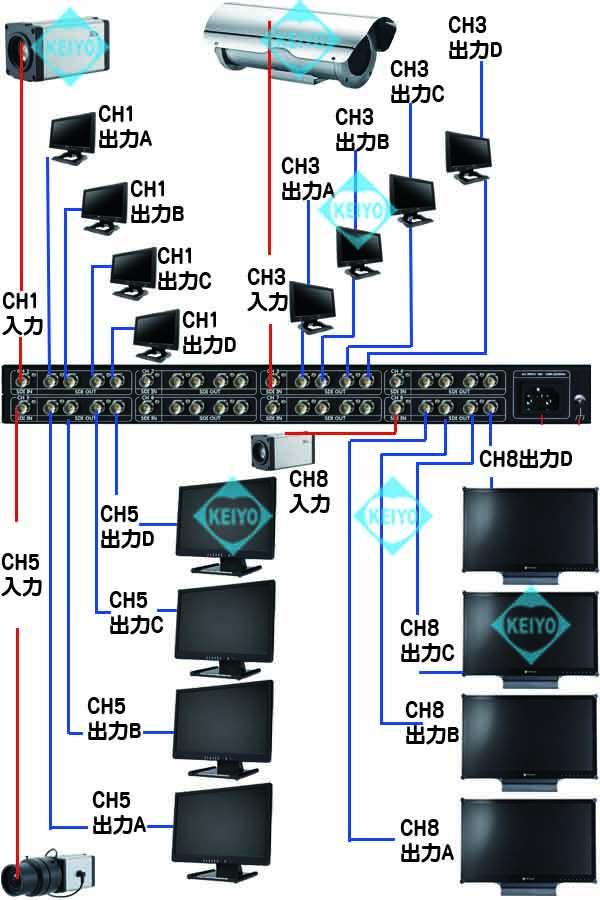

■ TSD-832S　配線例

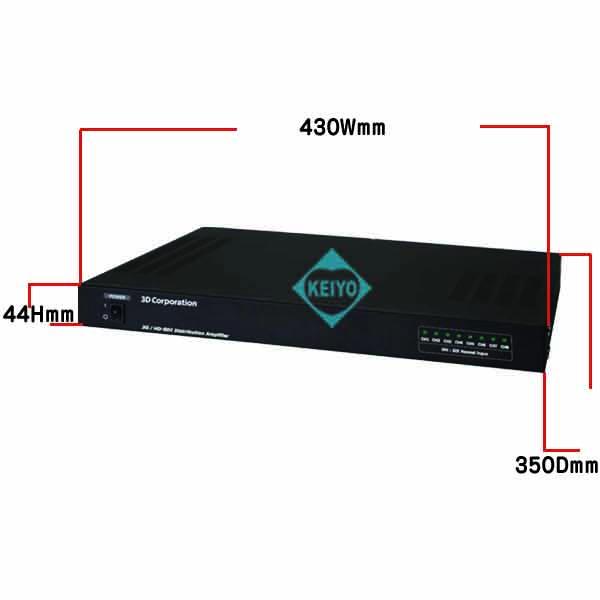

■ TSD-832S　外形寸法図

■ TSD-832S　スペック

型番	TSD-832S
映像入力端子	8入力：BNC-J(メス)×8
映像出力端子	32出力：BNC-J(メス)×32(各CHを4分配=合計32出力)
映像帯域幅	270Mbps〜3Gbps
対応ビデオフォーマット	・3G-SDI(SMPTE-424M)：1080p 50/60Hz ・HD-SDI(SMPTE-292M)：1080i 50/60Hz 　1080p 25/30Hz ・SD-SDI(SMPTE-259M)：720p 25/30/50/60Hz
対応解像度	720p/1080i/1080p
動作環境温度	-10℃〜+50℃・RH：0〜80%未満
保管環境温度	-20℃〜+60℃
外形寸法	430W×44H×350Dｍｍ(1U)
重量	約4.5kg
伝送可能距離	720p：200ｍまで(5CFBケーブル使用時) 1080p：160ｍまで(5CFBケーブル使用時) (※伝送距離はケーブル・コネクタ品質コネクタ処理技術により、数値が異なります)
出力ジッタ	3G：(2.97Gbps)Typical0.07 UI p-p HD：(1.485Gbps)Typical0.04 UI p-p SD：(270Mbps)Typical0.02 UI p-p
LED	HD-SDI信号入力時：緑点灯 (※正常に伝送できない信号は未点灯)
電源	AC100〜240V 50/60Hz
消費電力	28W以下
材質	スチール　ブラック
保証	1年間
