TQS-C16HD【フルHD出力対応画面16分割器】【防犯カメラ】【監視カメラ】【3D Corporation】【スリーディ】

382,800円(税込)

0ポイント(1％)

商品説明

■ HDMI・DVI・VGA出力搭載16分割器　TQS-C16HD

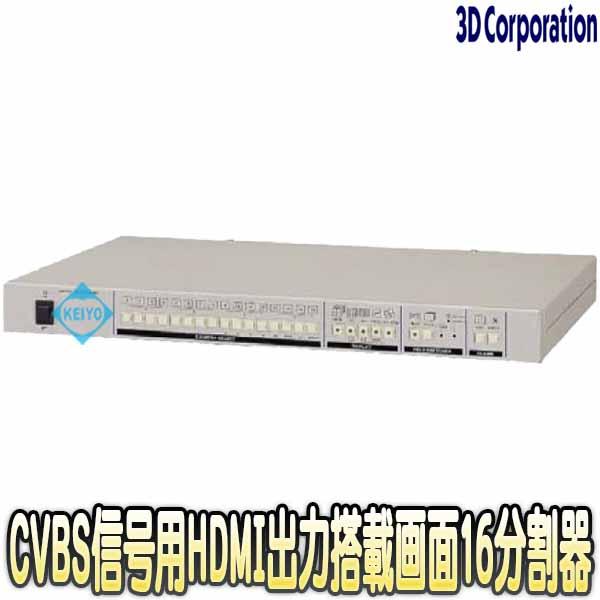

TQS-C16HD【19インチラック対応HDMI/DVI出力搭載画面16分割ユニット】

TQS-C16HDは、最大カメラ16台までの防犯カメラの映像を1つのモニターに
表示して見ることができる、フルハイビジョン出力対応画面16分割器です。

TQS-HDシリーズの最大の特徴は、1920×1080解像度出力に対応した
HDMI・DVI出力端子を搭載している点があります。
※HDMI・DVIはどちらか一方のみ出力できます。　同時出力不可

近年、防犯用録画機と組み合わせて使用される方が多い市場ですが
ライブ監視とデータ保管場所を別にしている大規模システムや
研究用途で使う際には、ライブ映像の画質が重視されたり
故障原因につながるパーツは少ないにこしたことがないため
どちらかでいうと、本格的なシステム運用の際には
必需品になっている商品です。

映像入出力接続端子は、防犯カメラに採用されているBNC-Jを採用
従来のアナログシステム(CVBS)環境に、容易に組み込みが可能です。

本モデルは、業務用途での使用も想定しカメラ映像スルー出力を
搭載しています。
1系統は本機に、もう1系統は防犯用録画機に接続するような
大規模システムの構築の際にも従来は、別途映像分配器を
用意する必要がありましたが、本モデルは1台でシステム構築が可能です。

9/16/20台用モデルには、スポット出力も搭載されており
スポット出力1-4は、4分割表示の信号を出力可能です。
スポットCH1：カメラCH1-4の4分割表示
スポットCH2：カメラCH5-8の4分割表示…のように
分割表示の信号を出力できます。

本モデルは、16分割表示を始めとした1・4・6・9分割表示パターンに
対応します。

TQS-C16HDは、業務用途にも使えるように19インチラックマウントに
対応しています。
430W×44H×300Dmmのボディは、EIAラックに簡単に設置できるように
取付用金具も付属しています。

TQS-HDシリーズは、モニター出力にVGA・DVI・HDMIを搭載しています。
大画面の接続時は、HDMI.DVI出力をお使い下さい。

TQS-Vシリーズは、4分割・9分割・16分割モデル
TQS-HDシリーズはVGA・HDMI出力搭載4分割・9分割・16分割
20分割モデルをラインナップしています。

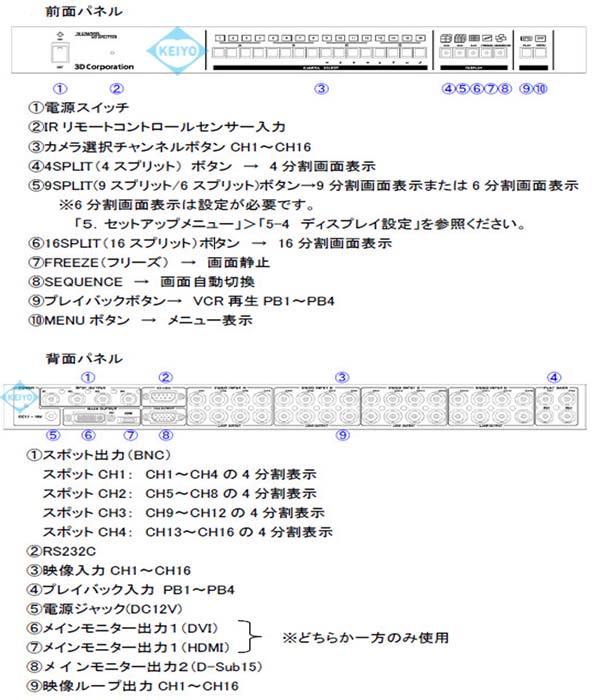

■ TQS-C16HD　各部名称

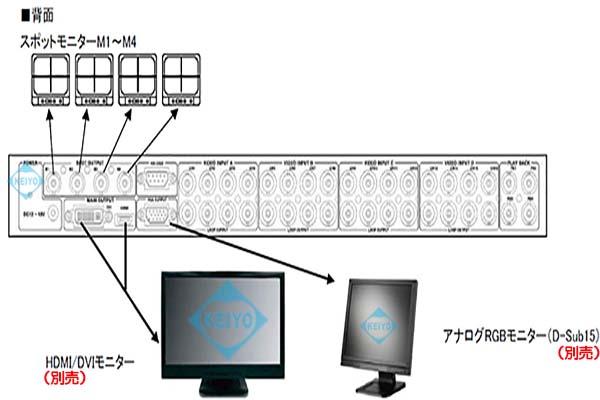

■ TQS-C16HD　接続イメージ

■ TQS-C16HD　付属リモコン

【2020年出荷分より、赤外線リモコンは付属しません】

■ TQS-C16HD　スペック

型番	TQS-C16HD
入力信号	NTSC：720×480・60フィールド・30fps PAL：720×576・50フィールド・25fps
ビデオ入力	BNC-J×16 1.0Vp-p　75Ω
ループ出力	BNC-J×16　1.0Vp-p　75Ω(オートロード)
モニター出力	HDMI・DVI（1920×1080p 60）・RGB：D-Sub15ピン ※HDMI・DVIはどちらか一方のみ出力できます。(※同時出力不可）
スポットモニター出力	コンポジットビデオ　M1-M4(BNC-J×4)
リモート操作ポート	RS-232C　D-Sub9ピン　独自プロトコル ※外部リモートコントロール機器のご用意はございません。 ※製作される場合は、同梱マニュアルのリモートコントロールについてのピンアサインメントを参照ください。
表示解像度	ビデオ出力：720×480/30fps HDMI/DVI/VGA：最大：1920×1080・最小：1280×1024（OSDメニューで設定）
分割モード	単画面フルスクリーン・4分割・9分割・16分割フリーズ・シーケンス表示
日付/時間表示	ON/OFF　3種類(アジア/ヨーロッパ/アメリカ)24H表記
カメラタイトル	ON/OFF　英数字12文字
ブザー音	OFF-60秒(ビデオロス時)
センサータイプ(アラーム接点)	OFF-N.O-N.C
アラームリレータイム	OFF-30分
ビデオロス	ON/OFF　画面上に「VIDEO LOSS」表示
動き感知	ON/OFF　感度/エリア任意設定　OZ時、画面上に「M」表示
使用電圧	DC12V〜DC24V
消費電力	10W以下
使用温度範囲	-10℃〜+50℃
使用湿度範囲	20〜85%RH
外形寸法	430W×44H×300(+10)Dmm　1U
重量	4.0Kg
保証期間	1年間
