商品説明

■ マルチフォーマット対応映像信号増幅器　TMA-11

TMA-11【HDTVI/HDCVI/AHDマルチフォーマット対応映像信号増幅器

TMA-11【TVA-11(Rev.2)】は、マルチフォーマット対応映像増幅器です。
最新の映像方式である、HDTVI/HDCVI/AHD
従来のアナログ信号のCVBSに対応しています。

長距離配線時の信号損失時や、コントラスト比がおかくしなった際は
本製品を使用する事で、ブライトネス・周波数調整が可能になります。

ケースデザインは、ブラックカラーのABSケースを採用。
防犯カメラ用だけでなく、設置現場等の業務用途としてもお使いいただけます。

電源はCCDカメラの電圧で最も多く採用されている DC12V駆動が可能
電源が取れる場所ではアダプターのSD-12S等と
組み合わせてご使用下さい。（※要端子加工）

端子部の加工には、当店取扱のコネクタがあると便利です。
DC-PT-J・DC-CB-JIIがあると、延長ケーブルや
ACアダプターをそのまま接続できるようになります。

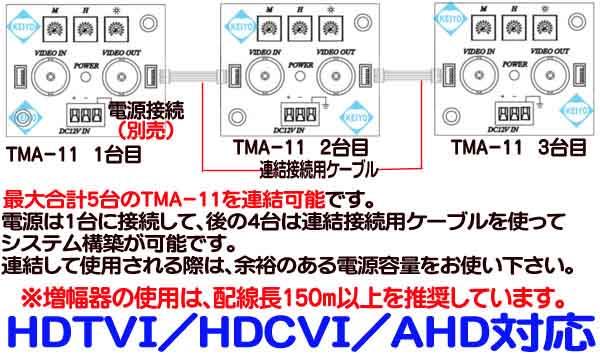

TMA-11は、連結接続用ケーブルを使って最大合計5基まで連結可能です。

連結接続で使用する場合は、ACアダプターは1個を接続して
5台分の電源を共用して、運用可能です。
連結使用時は、STD-1205をお使い下さい。

伝送可能距離は、最大700M
（※MIL規格：RG-59/RG6U・JIS規格：3C2V相当使用時）まで
伝送する事が可能です。

信号別配線可能距離は、最大700m（720p/1080p：HDCVI/AHD）
最大500m（720p/1080p：HDTVI）になります。

EIA19インチラックマウントに、最大8台までの本製品を取付できる
TMP-12D【TEP-12D(Rev.2)】もございます。
中規模〜大規模のシステム構成の際は、一緒にご利用ください。

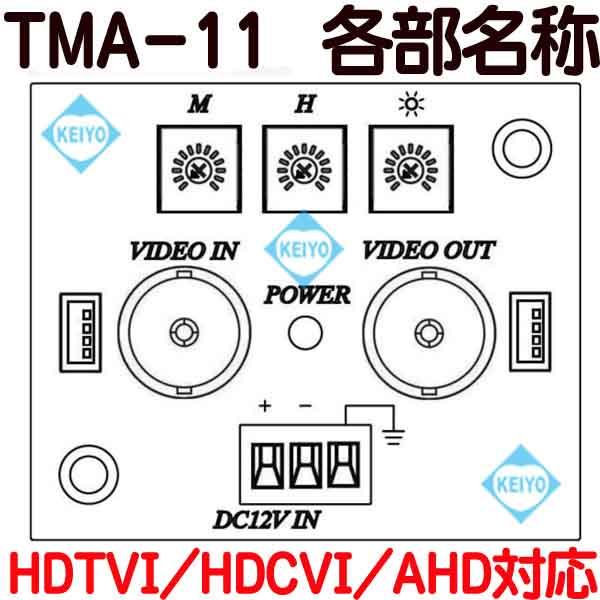

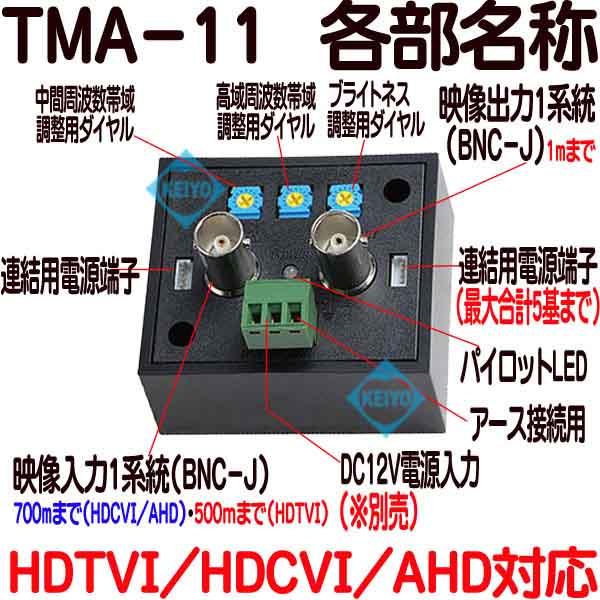

■ TMA-11【TVA-11（Rev.2)】　各部名称

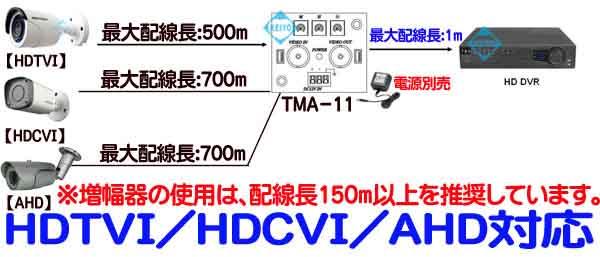

■ TMA-11【TVA-11（Rev.2)】　配線例

■ TMA-11【TVA-11（Rev.2)】　スペック

型番	TMA-11【TVA-11（Rev.2)】
映像入力/出力	NTSC（1Vp-p/75Ωコンポジット信号）
映像入力端子	1入力：BNC-J（メス）×1
映像出力端子	1出力：BNC-J（メス）×1
対応ビデオフォーマット	HDTVI/HDCVI/AHD/CVBS
対応解像度	720p/1080p
電源端子	電源：ターミナルブロック（電源別売）
動作環境温度	0℃〜+55℃/RH：95%未満（結露なきこと）
保管環境温度	-20℃〜+85℃
外形寸法（mm）	57.8W×49.2H×41.7Dｍｍ（突起部含む）
重量	70ｇ
伝送距離	700mまで：HDCVI/AHD（1080p） 500mまで：HDTVI（1080p）（MIL規格：RG-59/RG6U・JIS規格：3C-2V相当使用時）
電源・消費電力	DC12V/500mA　※電源別売　SD-12Sが使用可能です。
材質	ABS　ブラック
保証	1年間
