SMAHDVB-01【HDTVI・AHD・HDCVI・CVBS信号対応伝送ユニット】【防犯カメラ】【ゆうパケット便対応商品】

2,980円(税込)

0ポイント(1％)

配送情報

お届け予定日：12月10日〜12月17日

※一部地域・離島につきましては、表示のお届け予定日期間内にお届けできない場合があります。

ロットナンバー

455369654

商品説明

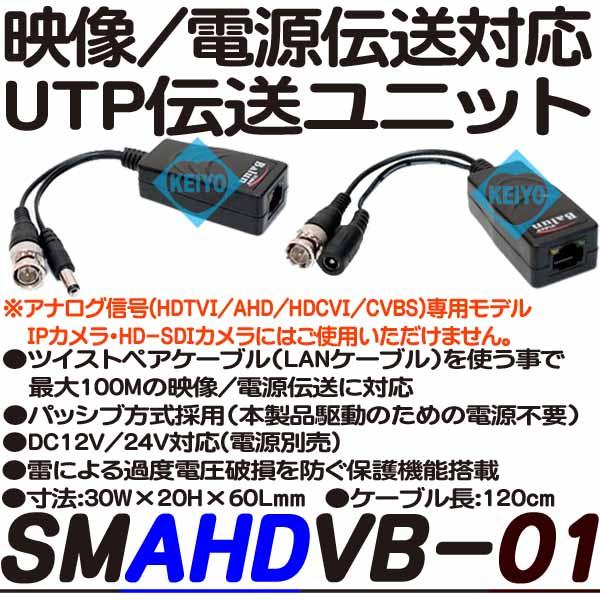

■ 100m伝送対応UTP伝送ユニットSMAHDVB-01

SMAHDVB-01【100M映像/電源伝送対応アナログハイビジョン用伝送ユニット】

SMAHDVB-01は、HDTVI/AHD/HDCVI/CVBS信号に対応した
同軸-LAN ケーブルコンバーターです。
前モデルのSMAVB-01と同寸法ながら、マルチフォーマットに対応した
後継モデルになります。
(※類似商品に150m伝送対応タイプ　TTP111HDP-LKもございます）

従来は、映像ケーブル用の同軸ケーブルと電源伝送用の2芯線を
別々に配線する必要がありましたが、本ユニットを使用すると
LANケーブル1本で、映像・電源信号伝送が可能になり
配線の際作業の軽減や工事削減につながります。
(※電源は別売です。DC12V/1.0Aアダプター　SD-12S
DC12V/2.0Aアダプター　SD-1220等がご利用いただけます)

●各種アナログ信号に対応するマルチフォーマット仕様
従来のアナログ(CVBS)信号はもちろん、フルハイビジョン信号規格の
HDTVI/AHD/HDCVIにも対応するマルチフォーマット設計。
カメラ信号を選ばずに、ご利用いただけます。
【注意】
(※伝送できるのはアナログ信号のみです。
HD-SDI(EX-SDI)の信号、IPカメラの映像信号を伝送することはできません)

●映像/電源信号をUTPケーブルを使用して100m伝送対応
映像・電源信号をUTPケーブルを使用して、最長100mまで伝送可能
（※消費電流が高いカメラに使用した場合は、伝送距離が
短くなる場合がございます。）
使用するケーブルは入手しやすい、LANケーブルがご利用いただけますので
将来的にIPカメラ等にシステム入れ替えをする際も、ケーブルを
そのままご利用いただるメリットもあります。

●雷による過電圧を防ぐサージ機能
従来は別途、接続する必要があったサージ機能を標準搭載
誘導雷等による過電圧時のリスクを軽減する、保護機能を搭載。
もしもの時に安心な機能です。

【注意】
※伝送できるのはアナログ信号のみです。
HD-SDIの信号、IPカメラの映像信号を伝送することはできません。

接続する機器によって、本製品が干渉して設置ができない場合が
ございます。その場合は、別途延長ケーブル等を使用して
設置をして下さい。

※消費電流が大きいカメラ（赤外線カメラ・PTZカメラ等）は
電源の延長ができない場合がございます。

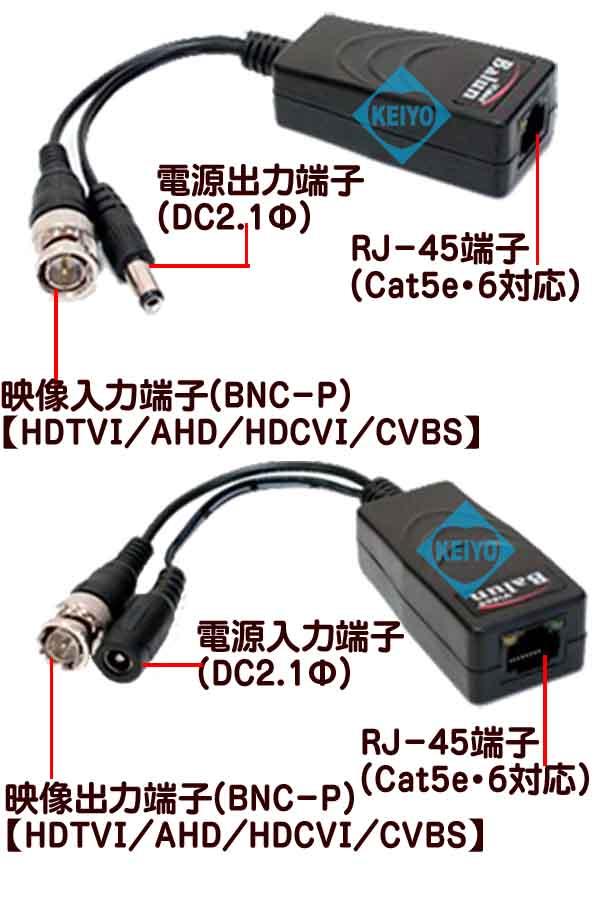

■ SMAHDVB-01　各部名称

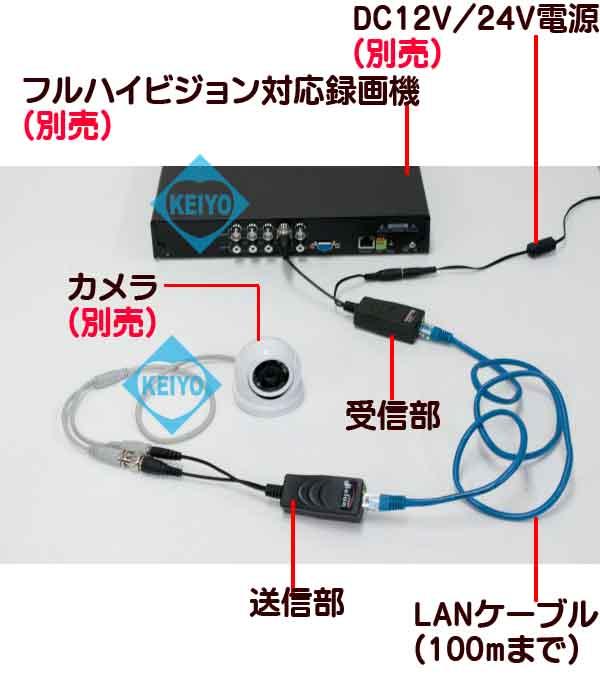

■ SMAHDVB-01　接続イメージ

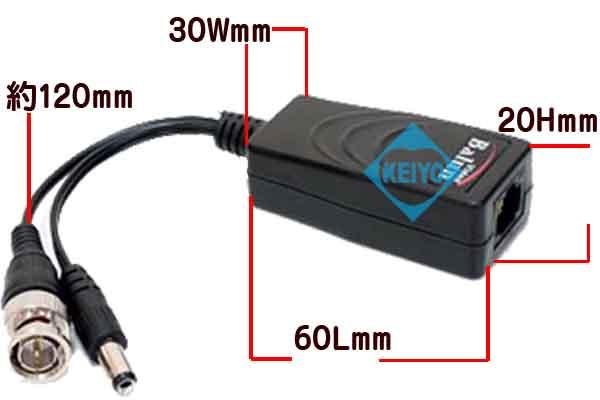

■ SMAHDVB-01　外形寸法図

■ SMAHDVB-01　スペック

型番	SMAHDVB-01（送信機）
映像入力信号	HDTVI/AHD/HDCVICVBS(アナログ) 1.0Vp-p, 75Ω
伝送距離	最長100Mまで
使用ケーブル	ツイストペア CAT5e・6
接続ポート　映像入力	BNC-P（オス）
接続ポート　UTP接続	RJ-45
接続ポート　電源出力	Φ2.1DC-P（オス）(5.5×2.1mm )　ループスルー
電圧	DC12V/24V両対応
寸法	30W×20H×60Lmm（ケーブル長：120mm）
重量	-g
保証	1年間（※保証書は付属しないため、保証を受ける際は納品書が必要です）
型番	SMAHDVB-01（受信機）
映像出力信号	HDTVI/AHD/HDCVICVBS(アナログ) 1.0Vp-p, 75Ω
伝送距離	最大100Mまで
使用ケーブル	ツイストペア CAT5e・6
接続ポート　映像出力	BNC-P（オス）
接続ポート　UTP接続	RJ-45
接続ポート　電源入力	Φ2.1DC-J（メス）(5.5×2.1mm )　ループスルー ※ACアダプターは別売です。
電圧	DC12V/24V両対応(電源別売)
寸法	30W×20H×60Lmm（ケーブル長：120mm）
重量	-g
保証	1年間（※保証書は付属しないため、保証を受ける際は納品書が必要です）
