商品説明

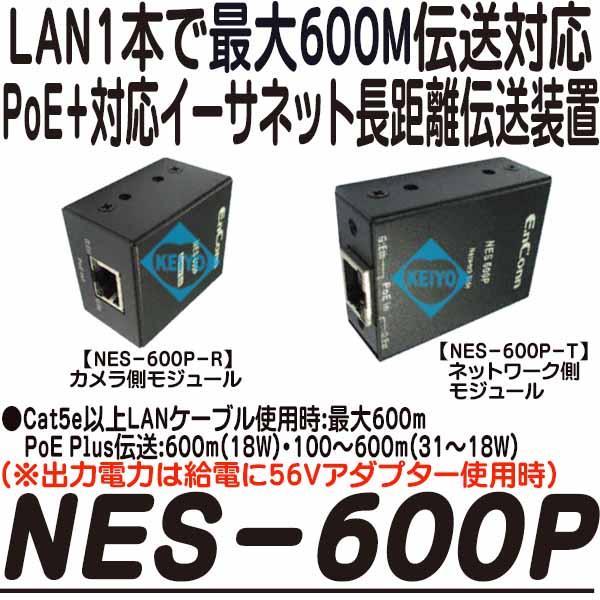

■ PoE Plus対応長距離LAN伝送装置　NES-600P

NES-600P【PoE/PoEPlus対応イーサネット長距離LAN伝送ユニット】

NES-600Pは、LANケーブル1本で
PoE・PoE Plus対応イーサネット信号を伝送できる長距離伝送ユニットです。

伝送可能距離は、Cat5e以上のLANケーブル使用時に最大600mまで伝送します。
通常のイーサネットでは100mまでしかできない伝送距離を
本製品は、途中にリピーターを入れることなく長距離伝送が可能です。
(※姉妹品に、最大1000Mに対応する同軸伝送ユニット　VDL-5030もございます)

●電源とイーサネットをLANケーブルで長距離伝送
PoE/PoE Plusを使用したイーサネット信号をLANケーブル(Cat5e以上推奨)で
伝送します。
既存のLANケーブルを使用して、IPカメラ導入の際にLANケーブルを有効活用できます。
屋外のアクセスポイント設置にも、便利です。
(※姉妹品に、最大600Mに対応する同軸ケーブル伝送ユニット　IPC-600Pもございます)

●約24/20Mbpsの高速伝送で高ビットレート映像の伝送に対応
Cat5e以上のLANケーブルで600m配線時も、ネットワーク→カメラ方向で約24Mbps
カメラ側→ネットワーク方向で約24Mbpsの通信速度を実現します。
データ容量が多い高解像度のネットワークカメラ映像のを
伝送をすることができます。

●600m先にあるIPデバイス等のPoE受電機器へ最大18Wの電力供給
600m先までPoEの規格を満たす18Wの電力を供給できます。
100m以内であれば31Wの、600m先では18Wの電力を供給可能です。
(※給電器側にDC56Vアダプター　EA10682R-560使用時)

●様々な環境でご利用できる動作温度範囲
カメラ側に設置するモジュール(NES-600P)の動作温度範囲は
-10〜+60℃と広範囲な動作温度に対応します。
本体は屋内仕様となっておりますので、屋外設置時は
防水ボックスやキャビネット等にいれて、ご使用下さい。

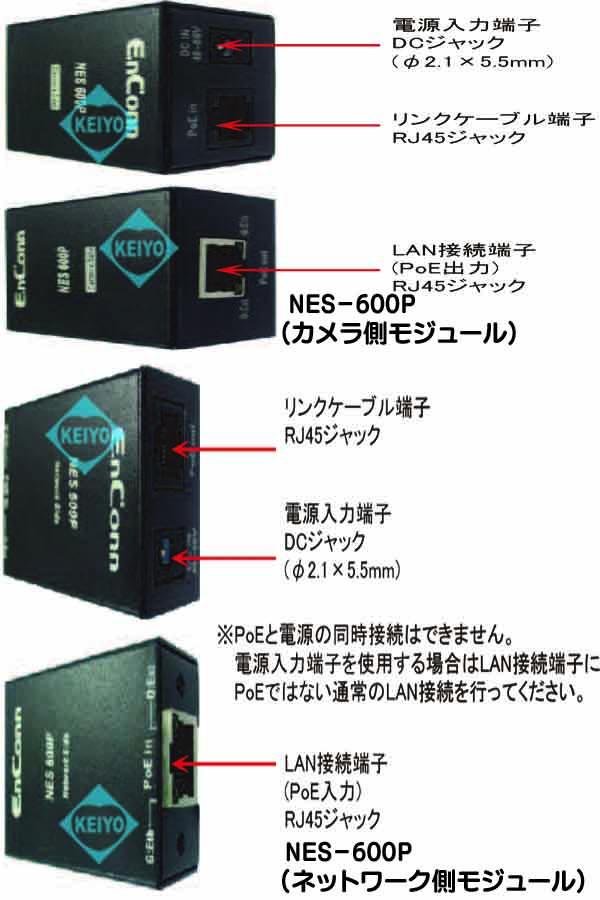

■ NES-600P　各部名称

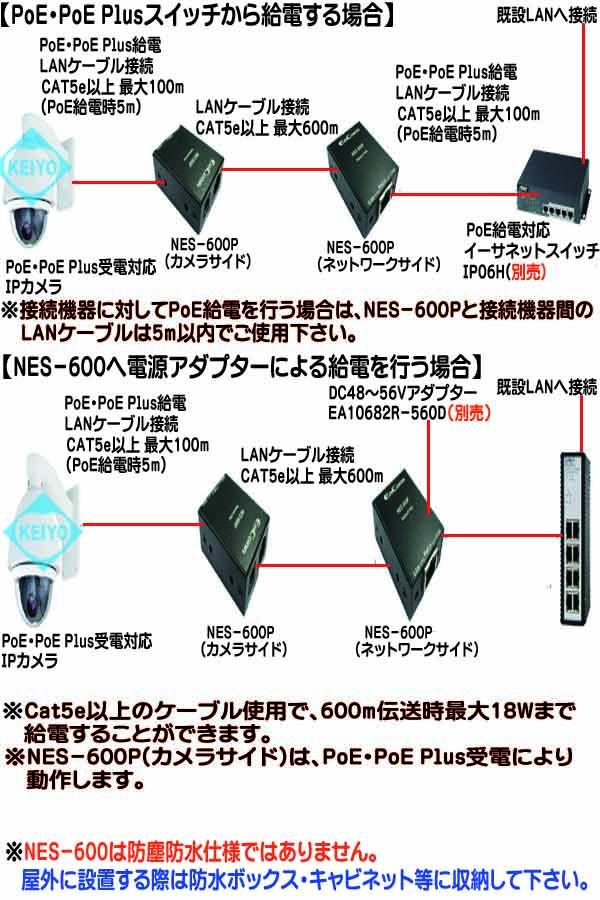

■ NES-600P　接続例

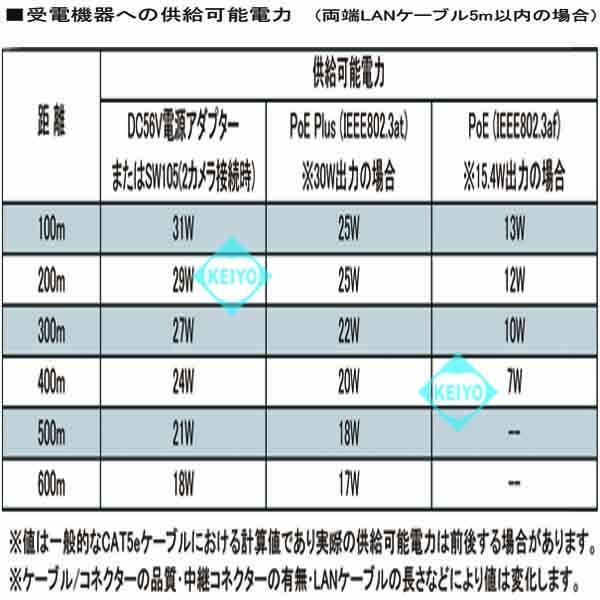

■ NES-600P　供給可能電力・通信速度

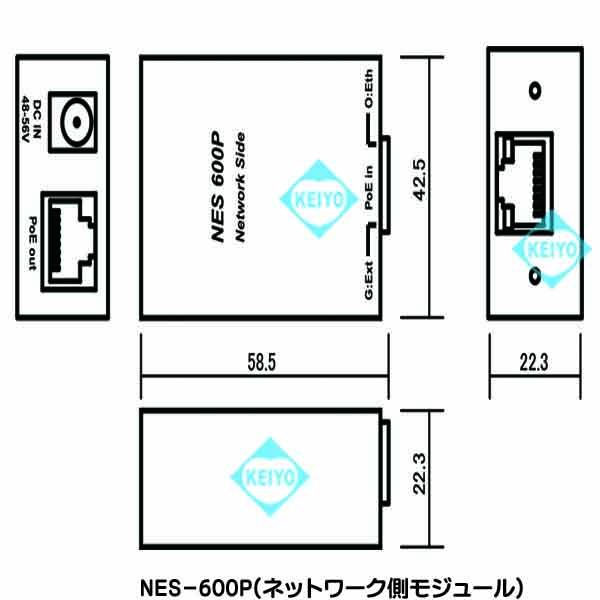

■ NES-600P　外形寸法図

(※板面取付用L型ブラケット　NES-600P-MTを装着した状態)
NES-600P【PoE/PoEPlus対応イーサネット長距離LAN伝送ユニット】

■ NES-600P　スペック

型番	NES-600P
伝送距離 (5C2V使用時)	最大600m
NES-600P(カメラ側ユニット）
設置箇所	PD(受電機器)側
対応イーサネット規格	10BASE-T/100BASE-TX
接続端子	MDI-X RJ-45×1(PoE OUT)
対応PoE規格	IEEE802.3af(PoE)・IEEE802.3at(PoE Plus)
対応イーサネットケーブル	CAT5e以上(長さ100m以下)
リンク接続ケーブル	CAT5e以上のLANケーブル AWG24 ストレート結線
リンクケーブル接続端子	RJ-45(メス)×1【IN】
電源入力	リンクから供給・DC48〜56V電源アダプター　EA10682R-560(別売)
外部電源出力	PoE・PoE Plus給電
電源端子	DC-J(メス)×1(内径：2.1mm・外径：5.5mm)
消費電力	約2W(受電機器への供給電力分は除く)
動作環境	温度：-10〜+60℃・湿度：10〜90%RH(結露不可)
外寸	42.5W×22.3H×48Dmm
重さ	約100g
保証期間	1年間
NES-600P(ネットワーク側ユニット）
設置箇所	PSE(給電機器)側
対応イーサネット規格	10BASE-T/100BASE-TX
接続端子	MDI-X RJ-45×1(PoE IN)
対応PoE規格	IEEE802.3af(PoE)・IEEE802.3at(PoE Plus)
対応イーサネットケーブル	CAT5e以上(長さ100m以下)
リンク接続ケーブル	CAT5e以上のLANケーブル AWG24 ストレート結線
リンクケーブル接続端子	RJ-45(メス)×1【OUT】
電源入力	PoE受電・DC48〜56V電源アダプター　EA10682R-560(別売)
外部電源出力	リンクケーブル
