VDL-5130(VDL5130)【PoE・PoE Plus最大4系統対応イーサネット長距離同軸伝送ユニット】【監視カメラ】【IPカメラ】【ネットワークカメラ】【ワンケーブルユニット】【JOBLE】【ジョブル】

104,500円(税込)

0ポイント(1％)

商品説明

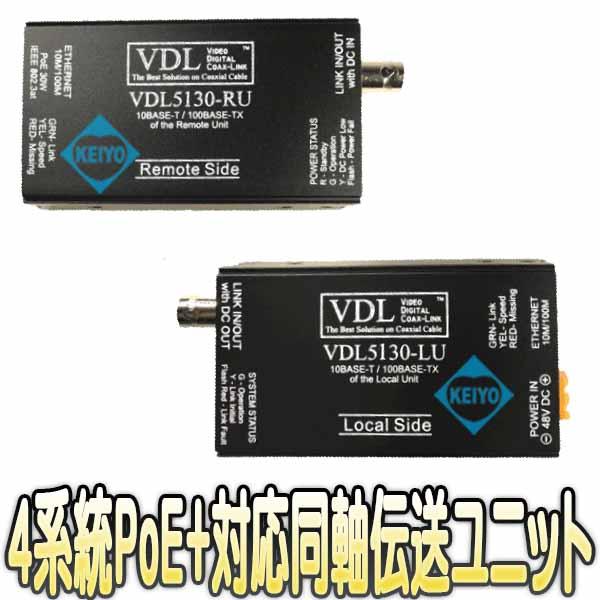

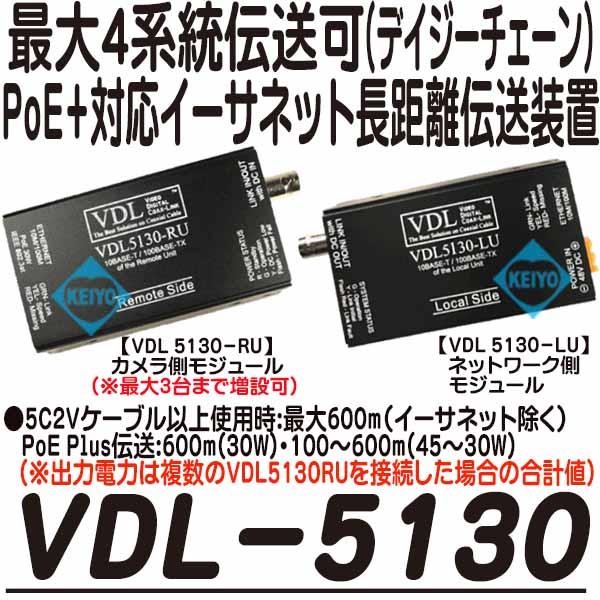

■ PoE Plus対応長距離同軸伝送装置　VDL-5130

VDL-5130（VDL5130）【PoE/PoEPlus最大4系統対応イーサネット長距離同軸伝送ユニット】

VDL-5130(VDL5130)は、同軸ケーブル1本で
最大4系統のPoE・PoE Plus対応イーサネット信号を伝送できる長距離伝送ユニットです。

伝送可能距離は、5C-2V同軸ケーブル使用時に最大600mまで伝送します。
通常のイーサネットでは100mまでしかできない伝送距離を
本製品は、途中にリピーターを入れることなく長距離伝送が可能です。

●電源とイーサネットを同軸ケーブルで伝送
PoE/PoE Plusを使用したイーサネット信号を同軸ケーブル(5C2V以上推奨)で
伝送します。
既存アナログカメラから、IPカメラへの更新の際に
同軸ケーブルを有効活用できます。
屋外のアクセスポイント設置にも、便利です。

●最大4系統の電源とイーサネットを1本の同軸ケーブルで伝送
既設の同軸ケーブルを利用してIPカメラ設置に必要なイーサネットとPoEを伝送できます。
ネットワーク側モジュール(VDL5130-LU)に対して
カメラ側モジュール(VDL5130-R)は最大4台まで接続可能。
接続時の同軸ケーブルは1本のみで接続できます(デイジーチェーン接続)

●上下各100Mbpsの高速伝送で高ビットレート映像の伝送に対応
5C2V以上の同軸ケーブルで600m配線時も双方向で最大100Mbps
(実効約90Mbps)の通信速度を実現します。
データ容量が多い高解像度・高フレームレートのネットワークカメラ映像を
スムーズに伝送することができます。

●600m先にあるIPデバイス等のPoE受電機器へ最大30Wの電力供給
600m先までPoE Plusの規格を満たす30Wの電力を供給できます。
100m以内であれば45Wの、800m先では22Wの電力を供給可能です。
(※800m以上は参考値となります)

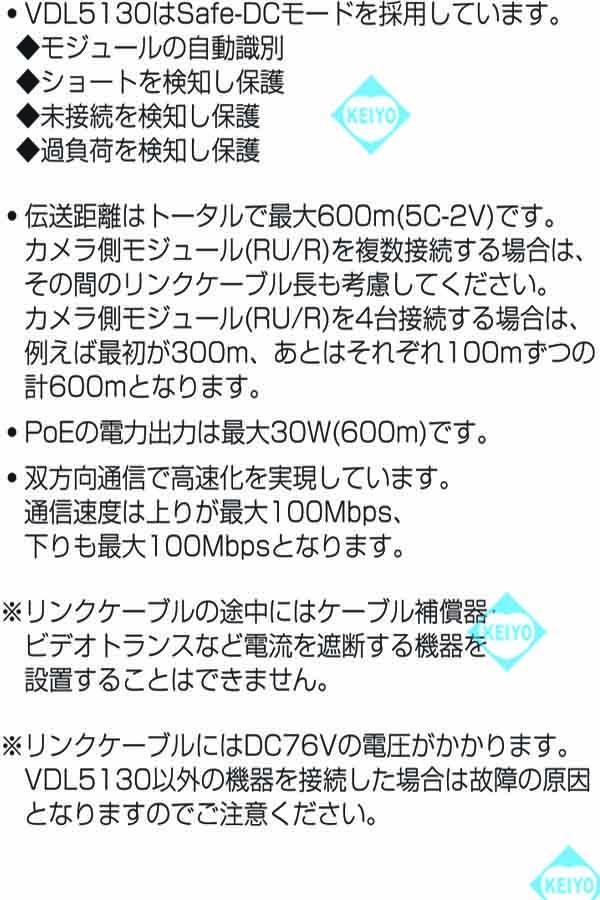

●各種保護回路搭載の安心伝送
Safe-DCモード(機器の自動識別・ショート保護・未接続保護・過負荷保護)を採用。
安全に電力伝送を行います。
コネクター部分にはTVG/GDT(サージアブソーバ/アレスタ)を組み込み
サージから機器を保護します。

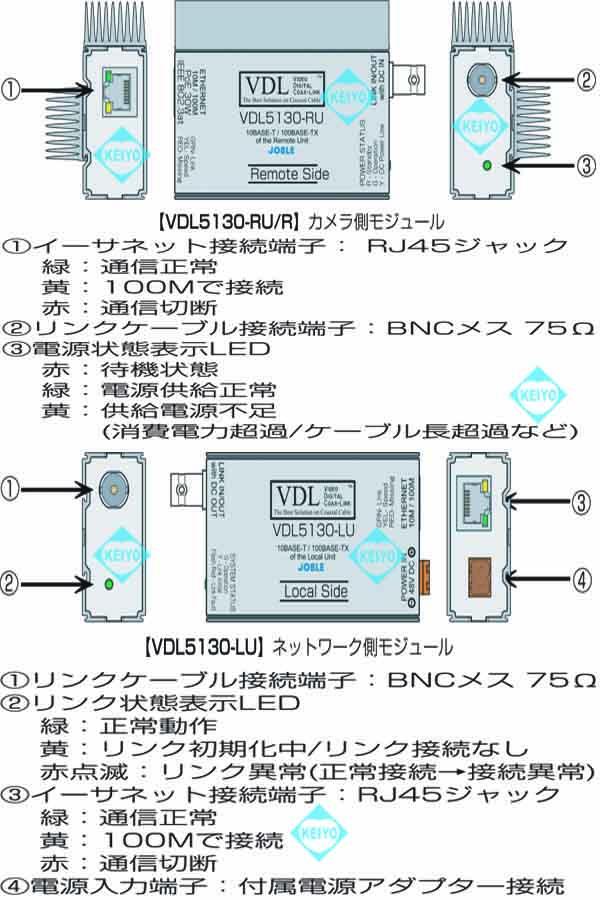

■ VDL-5130　各部名称

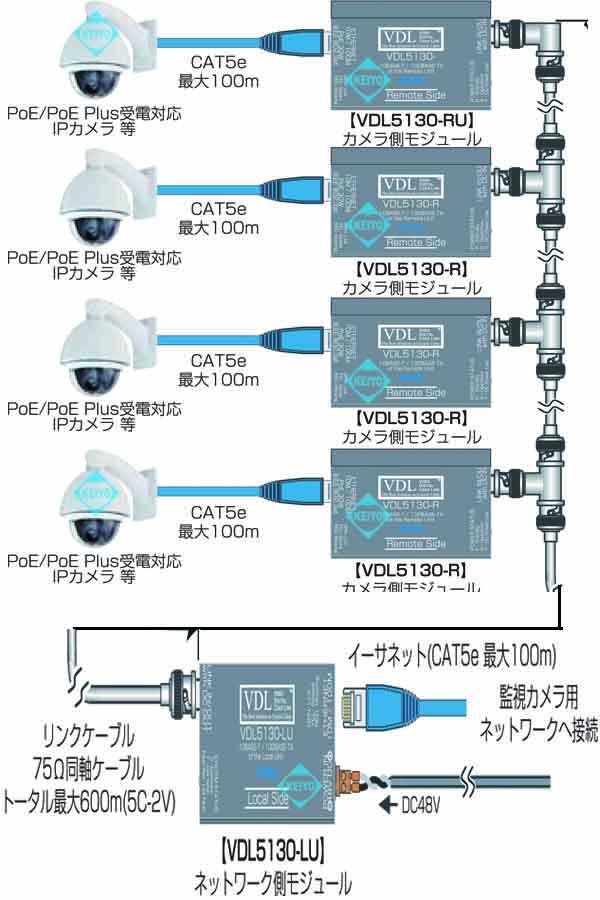

■ VDL-5130　接続例

カメラを複数台伝送する場合は、カメラ側モジュール
VDL5130-Rを追加する必要がございます(別売)
追加用モジュールご利用時は、BNCP-JJコネクターがあると便利です。

VDL-5130（VDL5130）【PoE/PoEPlus最大4系統対応イーサネット長距離同軸伝送ユニット】

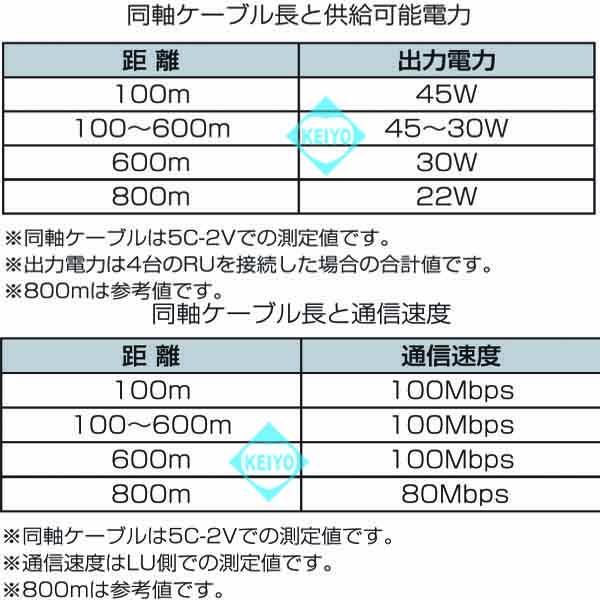

■ VDL-5130　供給可能電力・通信速度

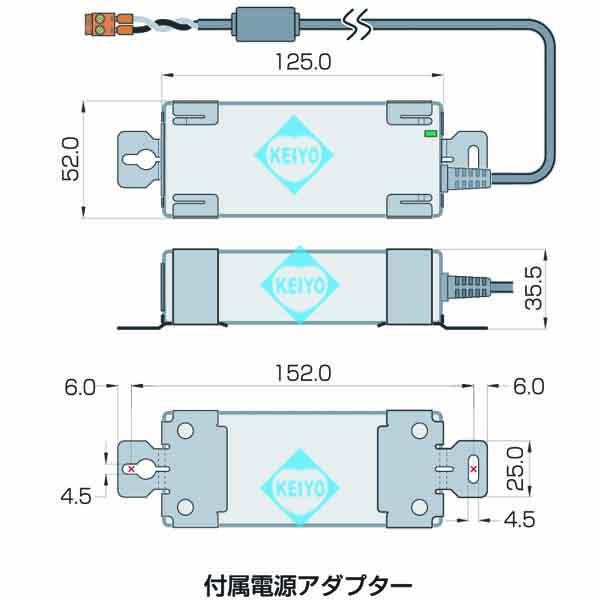

■ VDL-5130　外形寸法図

■ VDL-5130　スペック

型番	VDL-5130(VDL5030)
伝送距離（5C2V使用時）	最大600m(PoE Plus 30W供給時)
VDL5130-RU(カメラ側ユニット)
対応イーサネット規格	10BASE-T/100BASE-TX Auto MDI/MDI-X
対応PoE規格	IEEE802.3af(PoE)・IEEE802.3at(PoE Plus)
対応イーサネットケーブル	CAT5e以上(長さ100m以下)
PoE出力	DC55V/30W(IEEE802.3at準拠) Type1(15.4W)/Type2(30W)サポート
リンクケーブル	75Ω同軸ケーブル両端BNCオス端子(75Ω) (5C-2Vケーブル以上の使用を推奨)
伝送速度	上下最大：100Mbps
伝送距離	最大：600m
リンク信号	2〜28MHz
伝送電圧(BNC端子電圧)	DC45〜76V(距離で変動)
消費電力	最大約10W
動作環境	温度：-10〜+50℃・湿度：20〜90%(結露不可)
外寸	50W×25H×100Lmm(※ヒートシンクなし)
重さ	約145g
保証期間	1年間
VDL5130-LU(ネットワーク側ユニット)
対応イーサネット規格	10BASE-T/100BASE-TX Auto MDI/MDI-X
対応PoE規格	IEEE802.3af(PoE)・ IEEE802.3at(PoE Plus)
対応イーサネットケーブル	CAT5e以上(長さ100m以下)
PoE出力	-
リンクケーブル	75Ω同軸ケーブル両端BNCオス端子(75Ω) (5C-2Vケーブル以上の使用を推奨)
伝送速度	上下最大：100Mbps
伝送距離	最大：600m
リンク信号	2〜28MHz
