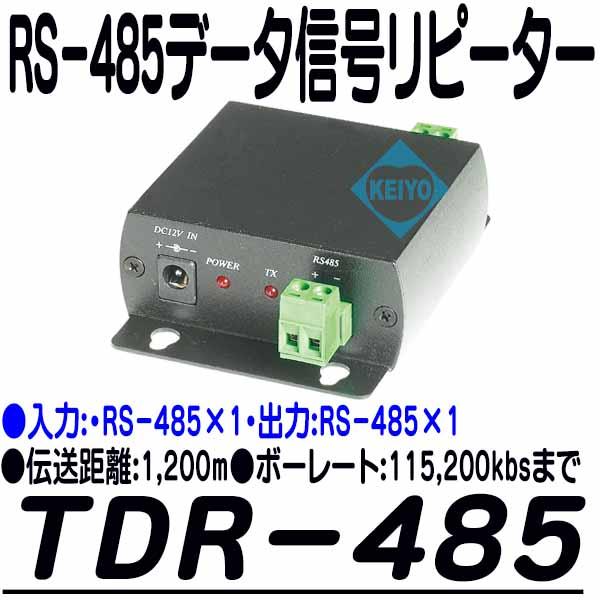

TDR-485【RS-485データ信号中継ユニット】【防犯カメラ】【監視カメラ】【3D Corporation】【スリーディ】

38,500円(税込)

0ポイント(1％)

商品説明

■ RS-485信号用リピーター　TDR-485

TDR-485は、RS-485データ信号に対応したリピーターです。

長距離配線時に動作不安定、または通信不能となった場合に
カメラと、コントローラーWTX-1200Aの間に本機を接続することで
安定した動作で、システム運用が可能になります。

●RS-485データ長距離伝送
RS-485信号を最大1,200mまで再延長します。
カメラ操作を行う、オペレーターが遠くにいるような環境でも
可動式カメラの操作が可能になります。

●ハーフデュープレックス方式採用
通信方式は定期的に通信方向を切替、交互に発信を行う事で
平行してデータの送受信ができる、半二重通信
（ハーフデュープレックス）方式を採用しています。

●安心のサージ保護機能
本機には、サージ保護回路を内蔵しております。
光絶縁構造の本機は過度電流から接続機器を保護します。

●自動認識通信速度
本機は、最大115,200bpsまでの速度を自動で認識します。
ボーレート設定を気にせず、運用できます。

●導入しやすいDC12V動作
動作用電源には、一般的な防犯カメラで最も採用されている
DC12V駆動を採用しています。
電源は、当店取扱のDC12Vアダプター　SD-12S等をお使いいただけます。（別売）

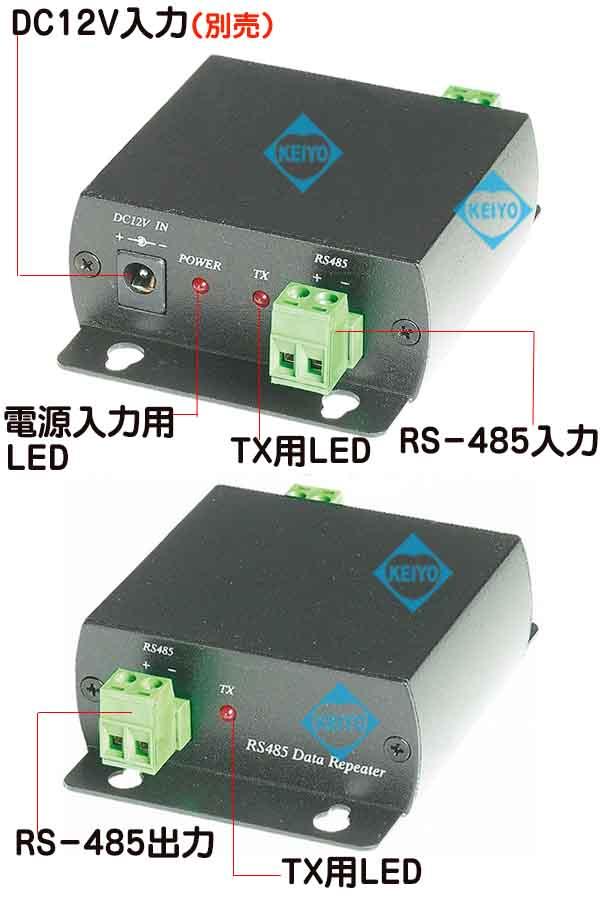

■ TDR-485　各部名称

■ TDR-485　配線例

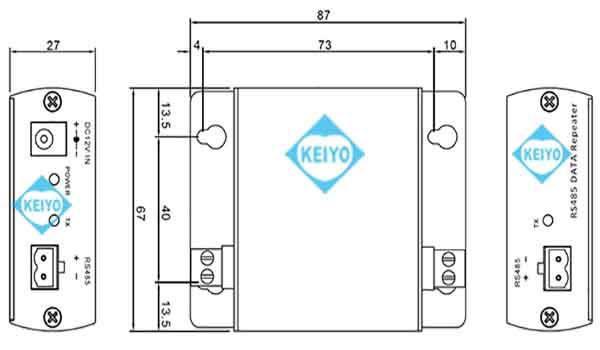

■ TDR-485　外形寸法図

■ TDR-485　スペック

型番	TDR-485
信号タイプ	RS-485
シリアルデータ入力	RS-485×1（フェニックス端子）
シリアルデータ出力	RS-485×1（フェニックス端子）
LED	電源ランプ（ON・OFF）・TX用ランプ（異常時点滅）
伝送距離	1,200m
ボーレート	115,200bpsまで自動検出
使用電源	DC10〜20V（※DC12V動作推奨）
消費電力	100mA
電源	DC12V（※電源別売　SD-12Sが使用可能）
保護	サージプロテクター内蔵（2.5KVアイソレーション保護）
動作環境温度/湿度	0℃〜+55℃ RH95%未満
保管環境温度	-20℃〜+85℃
寸法	87W×27H×67Dmm
重量	130g
材質	メタルブラック
保証	1年間
