JCP-101HD【マルチフォーマット信号2系統対応防犯カメラ用多重伝送システム】【監視カメラ】【ワンケーブルユニット】【JOBLE】【ジョブル】

71,500円(税込)

0ポイント(1％)

商品説明

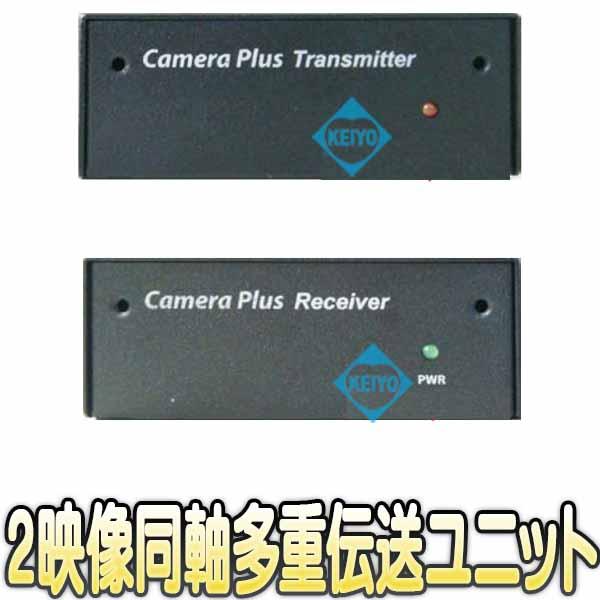

■ 2系統映像信号多重伝送ユニット　JCP-101HD

●AHD/HD-TVI/HD-CVI/CVBS(アナログ)信号に対応する映像伝送
JCP-101HDは、入力された信号をRF変調する【Video1】系統と
ベースバンドで伝送する【Video2】系統の2系統に
対応した伝送ユニットです。
マルチフォーマットに対応しており、各種アナログ信号を入力できます。
各種映像信号を、最大400mまで延長することができます。
(※5C-FBケーブル使用時：送信機-受信機間)

●長距離伝送対応システム
カメラから送信機までを最大200m、受信機から録画機やモニターまでを
最大100m延長することができますので、送信機-受信機間と合わせて
最大700mの長距離延長が可能となります。(※5C-FBケーブル使用時)

●双方向伝送対応
通常、映像信号は送信機から受信機に対して伝送を行いますが
本製品は、Video2(ベースバンド伝送)のみ受信機から送信機に対して
映像を伝送することもできます。
例：倉庫Aのカメラ映像を同軸ケーブル1本で倉庫Bのモニターに表示
倉庫Bのカメラ映像を倉庫Aのモニターへ同軸ケーブル1本で
映像表示するようなシステムを簡単に構築できます。
(※ページ下部の接続例もご確認下さい)

●異なる信号の混在運用可能
各種映像信号は、同時に入力することができます。
一部カメラの更新や、増設に最適な製品となっております。
(※出力信号はい入力した信号に準じます。信号変換機能はございません)

●ノイズに強いRF変調方式採用
【Video1】系統はRF変調をするため、ノイズに強い伝送を行う事ができます。

●UTC伝送に対応(Video2のみ)
ベースバンド伝送を採用しているVideo2は、同軸ケーブルから
カメラメニュー操作等をする、UTC機能に対応しています。
(Video1は、非対応です)

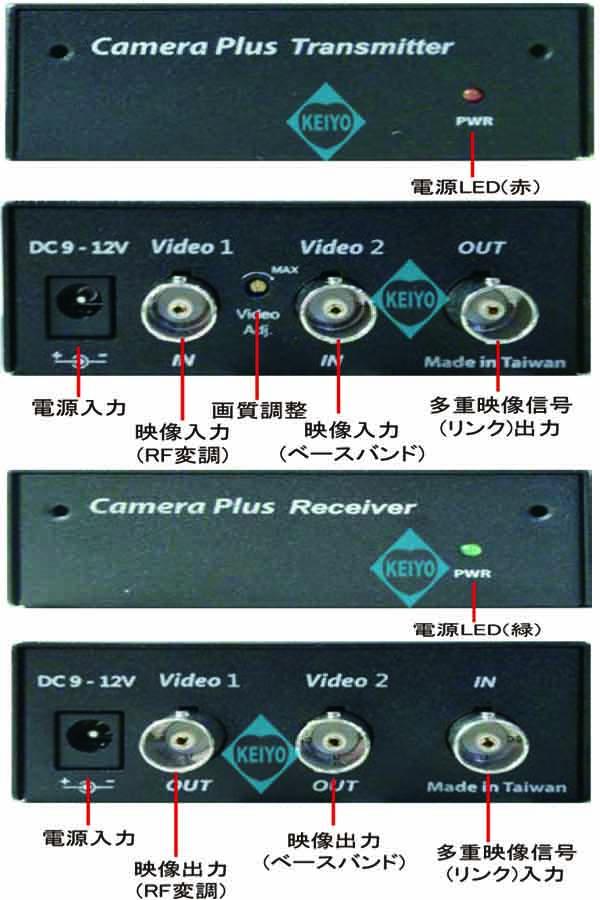

■ JCP-101HD　各部名称

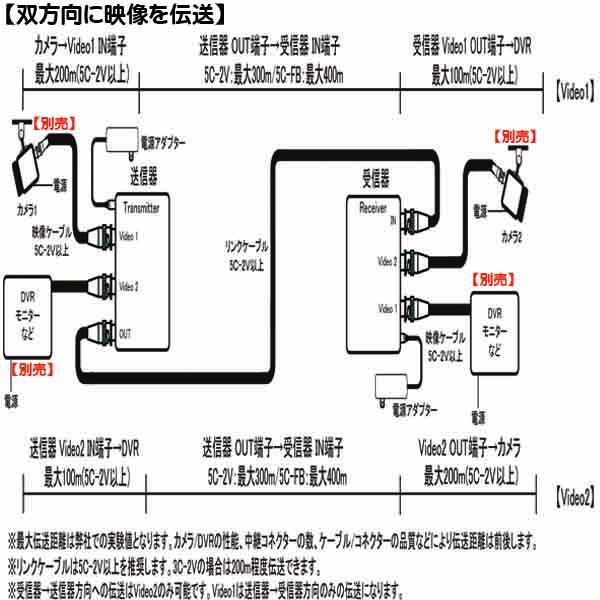

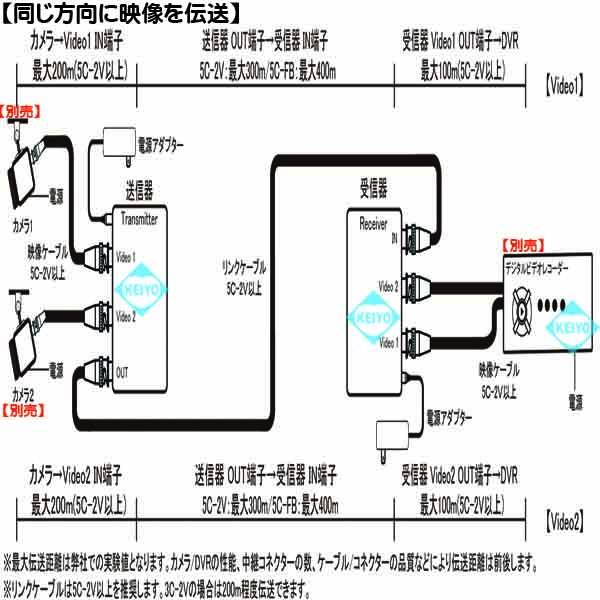

■ JCP-101HD　接続例

※カメラには、別途電源が必要になります。
　ワンケーブルカメラ(PoC)には対応しておりません。

JCP-101HD【アナログハイビジョン信号対応2系統映像多重伝送ユニット】

※受信機→送信機への伝送はVideo2のみ可能です。
※カメラには、別途電源が必要になります。
　ワンケーブルカメラ(PoC)には対応しておりません。

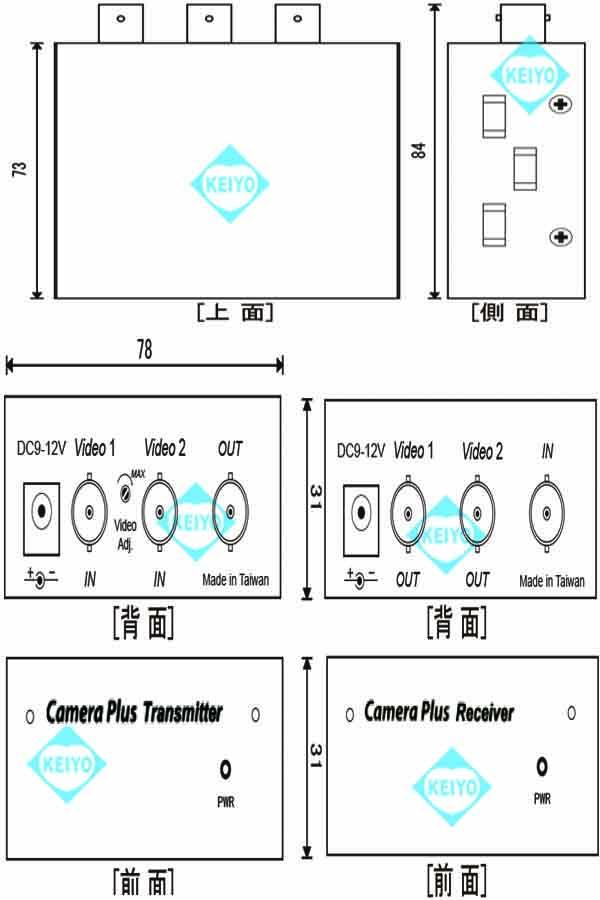

■ JCP-101HD　外形寸法図

■ JCP-101HD　スペック

型番	JCP-101HD
伝送距離（5C-FB使用時）	400m(※接続例をご確認下さい)
JCP-101HD Transmitter(送信ユニット)
映像入力	2チャンネル 1.0Vp-p 75Ω BNC-J(メス) AHD(1080P)・HD-TVI(1080P)・HD-CVI(1080p) コンポジット(NTSC/PAL)
音声入力	-
アラーム信号入力	-
RS-485信号	-
電源出力	-
伝送周波数	Video1：100MHz・Video2：ベースバンド(接続機器の周波数をそのまま)
映像入力端子	BNC-J×2
音声入力端子	-
アラーム入力端子	-
RS-485入力端子	-
電源出力端子	-
リンク接続端子	75Ω BNC-J×1
画質調整	Video1：入力信号画質調整ボリュームあり
電源	DC9〜12V 2.1mm×5.5mm DCジャックセンタープラス (DC12V/1A電源アダプター付属)
消費電力	最大0.8W
動作環境	温度：-10℃〜60℃・湿度：20%〜80%(結露不可)
外寸	78W×31H×84Dmm
重さ	約180g
保証期間	1年間
JC-101HD Receiver(受信ユニット)
映像出力	2チャンネル 1.0Vp-p 75Ω BNC-J(メス) (※出力信号は送信機側の入力信号に準ずる)
音声出力	-
アラーム信号出入力	-
RS-485信号	-
伝送周波数	Video1：100MHz・Video2：ベースバンド(接続機器の周波数をそのまま)
映像出力端子	BNC-J×2
音声出力端子	-
アラーム出力端子	-
RS-485出力端子	-
リンク接続端子	75Ω BNC-J×1
画質調整	-
