J1S-320V【交流電源用ACプラグタイプサージプロテクター】　【防犯カメラ】　【監視カメラ】【JOBLE】【ジョブル】

22,000円(税込)

0ポイント(1％)

商品説明

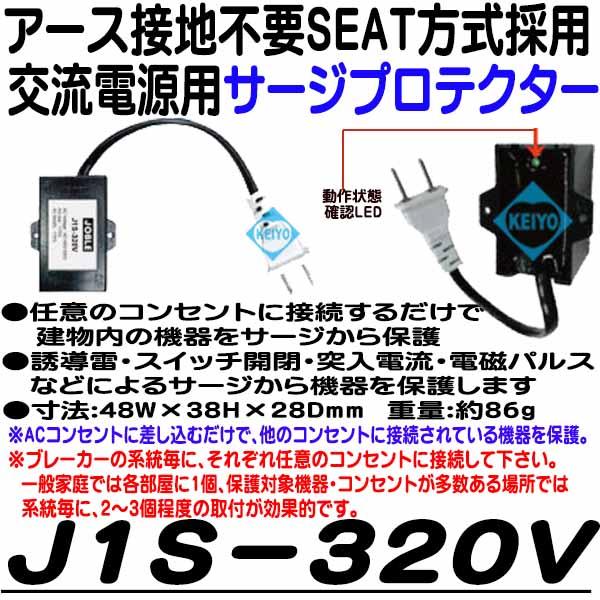

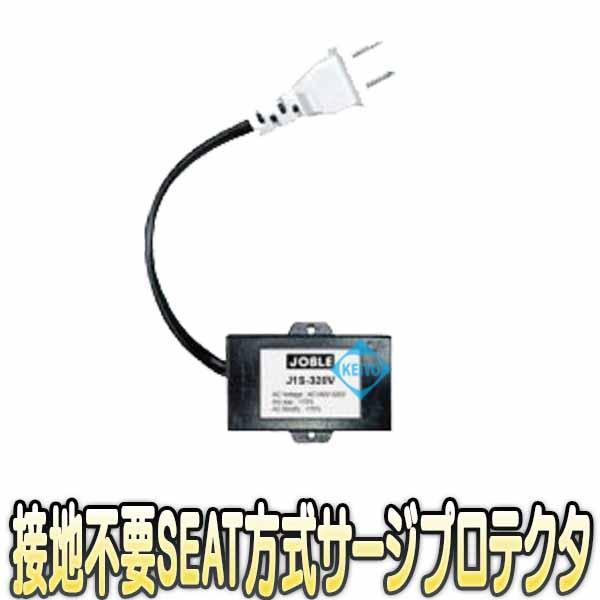

■ 接地不要SEAT方式採用ACサージプロテクタ　J1S-320V

J1S-320Vは、交流電源用並列接続・ACタイプの
SEAT方式採用サージプロテクターです。

従来のアース機器は、接地の際に必ずアース接地工事を行う必要があったため
機器導入への高いハードルがあり、導入を検討していても
工事費用の問題、配線が困難等の問題も含めて、導入が見送られることがありました。

本製品はAC電源コンセントに接続するだけで、同系統のコンセントに
接続された機器を各種サージから保護できるため
一般家庭から、事務所等の各種オフィスでも簡単にご利用いただける
製品となっております。

●コンセントに接続するだけの簡単インストール
AC電源コンセントに接続することにより、AC100〜320Vで動作する機器を保護します。
ブレーカーの系統ごとに、それぞれの任意のコンセントにJ1S-320Vを接続してください。
一般家庭では各部屋に1個、保護対象機器が多い場合や事務所等の
コンセントが多数ある場所では、系統ごとに2〜3個程度の取付をしていただくと
より、効果的です。

●状態表示LED搭載
本体裏面に搭載された動作確認用LEDは、ひと目で交換時期がわかります。
コンセント接続時は、正常動作時にはLEDが点灯しておりますので
消灯している場合は、性能劣化による交換時期のサインになります。

●SEAT方式サージプロテクター
SEAT(Surge Energy Absorb & Transfer)方式はサージのエネルギーを
一旦吸収してから電圧に変換して、少しずつ放出する新方式です。
本製品はスイッチを入れた時に発生する突入サージにも有効です。
テレビをつけた瞬間、冷蔵庫のコンプレッサーが作動し始めた瞬間等
突入サージは、ひんぱんに発生しています。そういったサージに
晒され続ける事で、サージ全般から家中の家電を守り、寿命向上に貢献します。
アース接地を行う必要がなく、接続するだけで効力を発揮しますので
高性能な機器を手軽に導入いただけます。

●各種サージから接続機器を保護
AC100〜320Vの電源で接続されている機器を、誘導雷(LFS)
電源スイッチングによるサージ(PSS)・突入電流(SIC)・電磁パルス(EMP)
連続した放電によるサージ(SSS)から保護します。

●サージ成分のみを吸収し、電源波形をきれいに復元
サージによって乱れた電源波形から、サージのエネルギーだけを吸収し
きれいなサイン波形に復元します。
アースフリー構造で、コンセントに差し込むだけでOKです。

●高い保護能力
「JIS C5381-1」相当のIEC規格「IEC 61643-1」に対応
コンビネーション波形(1.2/50μs、8/20μs)による試験で10kV/5kAに合格(クラスIII)
「JIS C61000-4-4」相当のIEC規格「IEC 61000-4-4」に対応
従来の避雷器では取り除けないチャタリング・誘導性負荷回路の
ON/OFFによって生じるサージ・電磁パルス・スパークによるサージなどにも有効です。

(※同軸ケーブル用サージプロテクタが必要な場合は
　HD-SDI・HD-TVI・AHD・HD-CVI・CVBS信号用電源重畳対応サージプロテクタ
　JMSB-HDV-Pをご利用下さい)

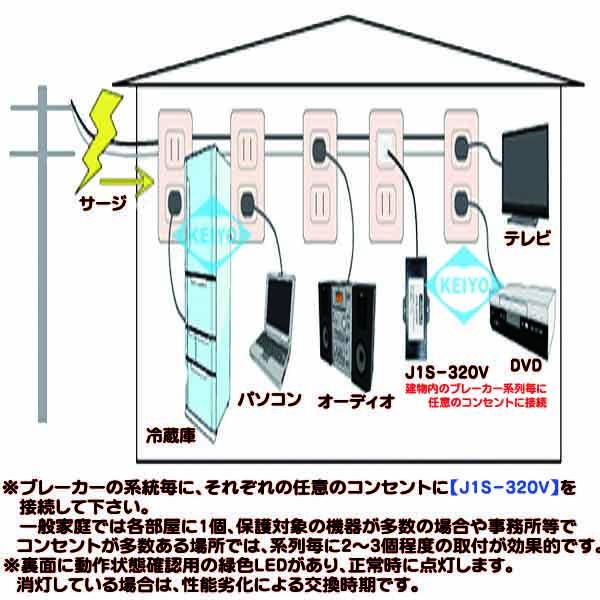

■ J1S-320V　接続例

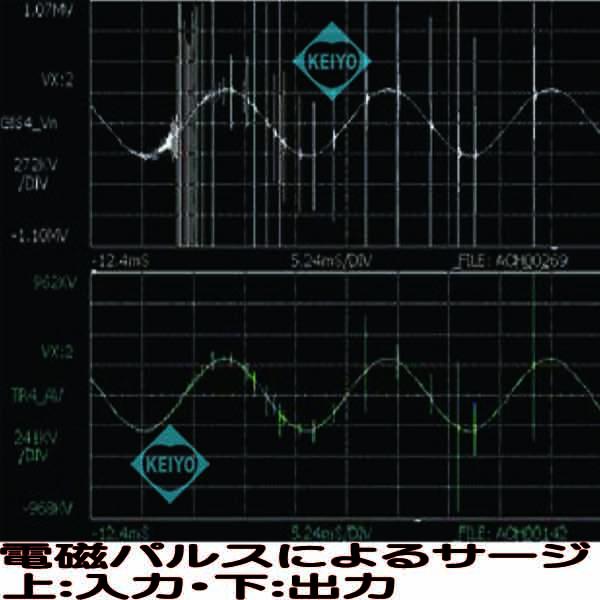

■ J1S-320V　電磁パルスによるサージ

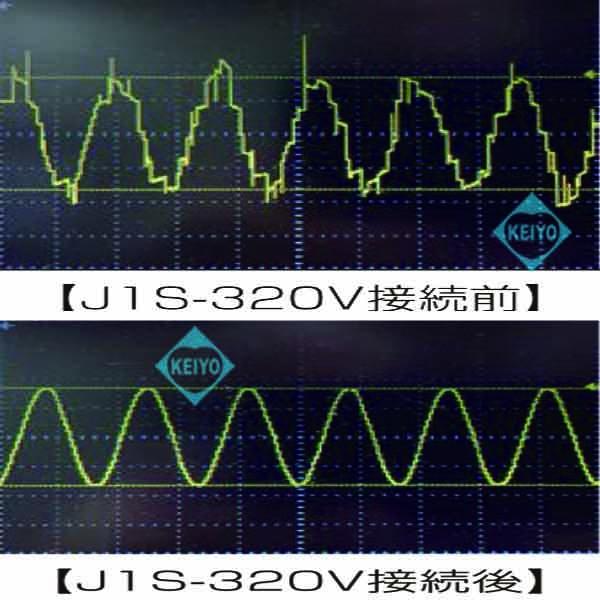

■ J1S-320V　接続比較図

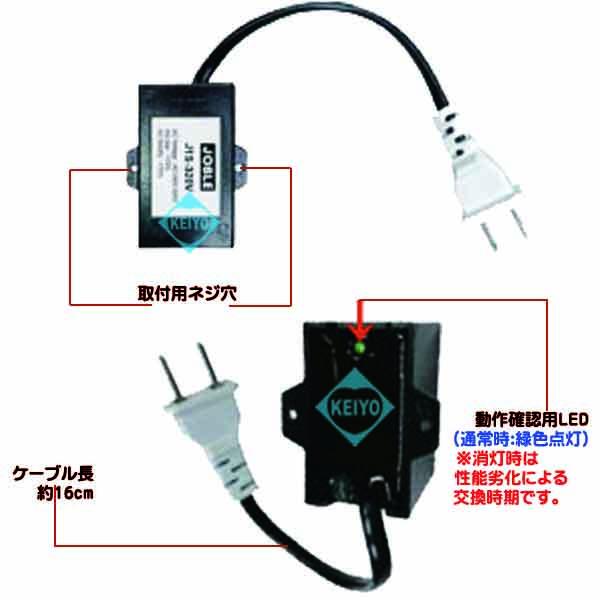

■ J1S-320V　各部名称

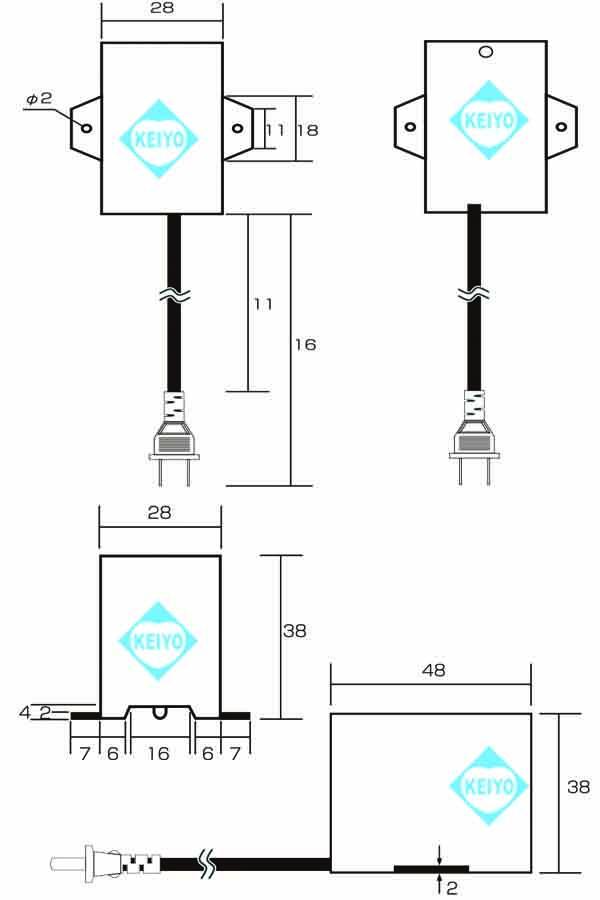

■ J1S-320V　外形寸法図

■ J1S-320V　スペック

型番	J1S-320V
ケース素材	プラスチック
連続使用電圧	AC100〜320V 50/60Hz
サージ処理方式	SEAT(Surge Energy Asorb & Transfer) 【サージのエネルギーを吸収し、分散放出する方式】
対象サージ	誘導雷(LFS)・電源スイッチングによるサージ(PSS) 突入電流(SlC)・電磁パルス(EMP)・連続した放電によるサージ(SSS)
インパルス耐性	コンビネーション波形 1.2/50μs±5%：10kV 8/20μs±5%：5kA(60秒間隔×10回以上)
交流電源波形復元率	70%以上
アーク放電抑制率	70%以上
保護対象接続数	制限なし
連続アーク放電耐衝撃機能	J1S-320Vに直接800V以上の電圧をかけた場合に残留アーク電圧を80V以下に下げて高周波インパルスの量を70%以上削減
EMPイミュニティ試験/吸収率	95%±2% 4.5kV 5/50ns EFT波形 (測定器設定：サンプリングレート50MS/s 1μ/div)
残留サージ電圧	800V±20%(6kV/3kAのコンビネーション波形の場合)
接地抵抗要求仕様	なし
接続ケーブル	1本電源プラグケーブル
保護対象	単相交流 2線L-N
対応規格	ANSI C62.41 カテゴリC ANSI C37.90.1 IEC 61643-1・IEC 61000-4-4・IEC 61000-4-5
外形寸法	48W×38H×28Dmm(※突起部含まず)
質量	約83g
使用環境	温度：-40℃〜85℃　湿度：35〜95%RH(結露不可)
