5CFB+0.9mm2芯ケーブル+支持線付200M(黒色)【防犯カメラ用0.9mm警報2芯+支持線付200m複合式同軸ケーブル】

35,200円(税込)

0ポイント(1％)

配送情報

お届け予定日：1月7日〜1月14日

※一部地域・離島につきましては、表示のお届け予定日期間内にお届けできない場合があります。

ロットナンバー

455368294

商品説明

■ 防犯カメラ用5CFB+0.9mm2芯線200M複合同軸ケーブル

支持線付5CFB+0.9mm2芯線-200M複合ケーブル(黒色)は、端子未加工
単線仕様200m複合式同軸ケーブルです。

圧着コネクタは、5CFB用がお使いいただけます。
BNC用には、CBP-BNC-10(10個入)がお薦めです。

同軸ケーブル外径は7.7mm・特性インピーダンスは75Ω仕様。
内部導体は軟銅単線構造で、防犯カメラ以外にも幅広い用途で
ご利用いただけます。

映像線・2芯線の端子加工はされておりませんので
各種圧着端子やネジ式端子等での端子加工が必要です。

ケーブルのカットには、3C/5Cに対応したケーブルストリッパー
TKG-CSBがオススメです。

コネクタの取付には、3C/4C/5Cに対応したBNCコネクタ専用圧着工具
TKG-BNC35CAがご利用いただけます。

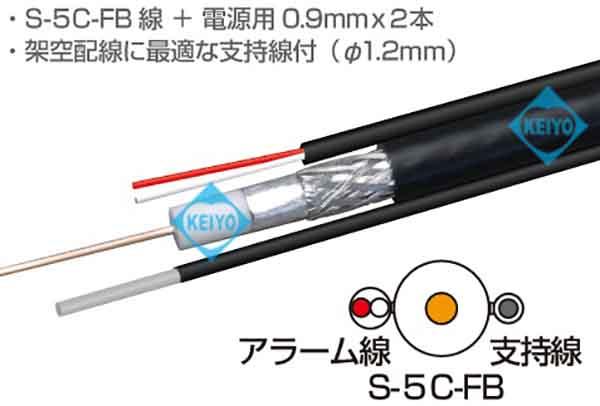

●架空配線等に最適な支持線付複合ケーブル仕様
本ケーブルは5CFB同軸線に、直径1.2mm(外径2.7mm)の支持線が
付いておりますので、架空での配線を行う際に便利な仕様となっております。

●電源伝送・制御信号伝送に使える0.9mm2芯線
本ケーブルは、5CFB同軸線・支持線の他に0.9mm2芯線も装着しております。
DC2.1mm電源端子のDC-PT-PII・DC-PT-JIIを装着しての電源伝送や
PTZカメラ等のRS-485制御信号を伝送して、コントローラーの
WTX-1200A等へ制御信号伝送にもご利用いただけます。
5CFB・0.9mm2芯-200M（黒色）【支持線付5CFB・0.9mm2芯-200Mケーブル】

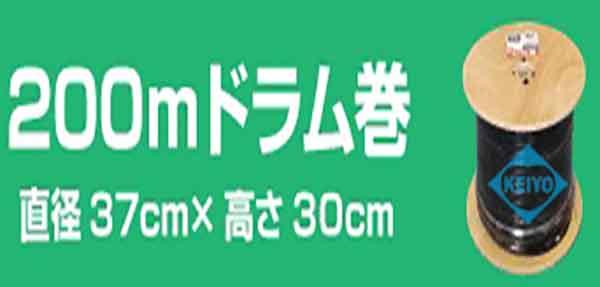

●ケーブルの引き出しがしやすいドラム巻構造
ケーブルは、ドラム巻構造を採用しています。
ケーブル取り回しの際に最小限のスペースで、作業を行えます。
(サイズ：370Φ×300Hmm)
5CFB・0.9mm2芯-200M（黒色）【支持線付5CFB・0.9mm2芯-200Mケーブル】

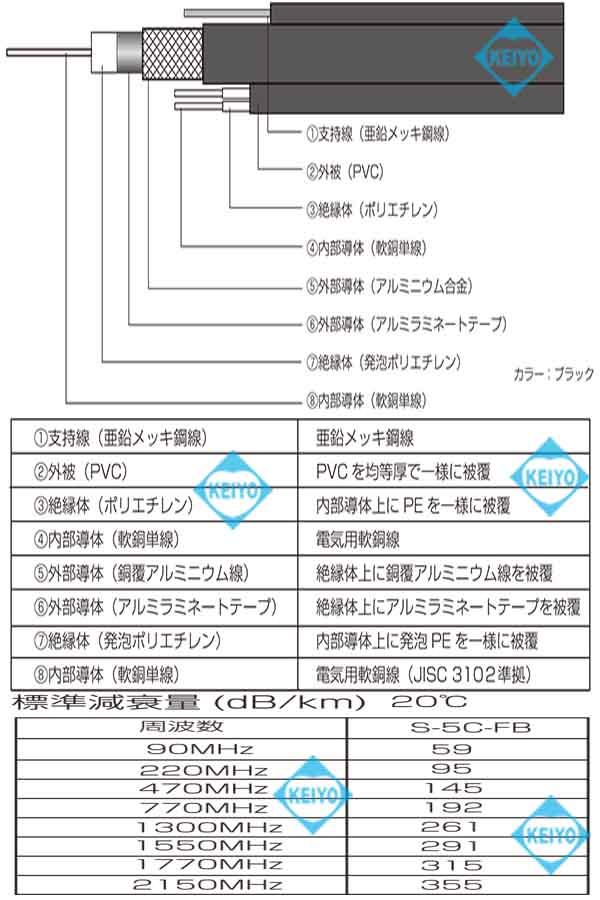

■ 5CFB+0.9mm-200M複合ケーブル(黒色)　構造図

■ 5CFB+0.9mm-200M複合ケーブル(黒色)　スペック

型番
ケーブル色	黒色
5CFB中心導体材質	銅
5CFB外部導体材質	軟銅アルミニウム線・アルミラミネートテープ
5CFB絶縁体材質	ポリエチレン
ジャケット材質	PVC(耐候性)
同軸中心導体直径	1.05mm
シース外径	7.7mm±0.5
絶縁体外径	5.0mm
使用周波数	5〜2,610MHz
VSWR	1.7以下
絶縁耐力	AC1000V/1分間
絶縁抵抗	1000MΩKm以上
特性インピーダンス	75±3Ω
支持線直径	1.2mm
支持線シース外径	2.7mm
支持線引張強度	1300N/mm以上
アラーム線導体材質	電気用軟銅線
アラーム線径	0.9mm±0.01
アラーム線材質	ポリエチレン（HDPE）
絶縁体色	第一種心線：1(赤)・2(半透明)
絶縁体線径	1.35±0.02
外皮材質	ポリ塩化ビニル(PVC)
外皮色	黒色
外皮標準厚さ	0.7
外皮仕上げ外装	4.0±0.2
その他アラーム線仕様	・絶縁体強度：引張強さ10ＭＰａ以上、伸び350%以上・シース強度：引張強さ10ＭＰａ以上、伸び120%以上・耐電圧；AC 350v 1分間耐えること(＠２０℃) ・絶縁抵抗：1000MΩ·Km以上　(＠20℃、空中) ・導体抵抗29.2Ω/km以下　(空中)
