[オイルセンサアタッチメント]K14C,M16A,M15A,M13A,K6A,F6B(スイフトスポーツ/スイフト/セルボモード/ワゴンR他)用 *小型宅配便

13,200円(税込)

0ポイント(1％)

商品説明

[オイルセンサアタッチメント]

スイフトスポーツ用にコンパクトな形状を追及し、設計した軽量・小型のサンドイッチブロックです。
追加メーター用の油温・油圧センサーのフィッティングに最適です。
本体側面には、モンスターのロゴが入ります。

■3ポート設計
センサホールを3つ設けるとともに、センサ取付け時の突出を抑えた省スペース設計。
車種や過給器の有無、その他装着品によって異なる周辺部品レイアウトに柔軟に対応できます。
※使用可能なセンサホール位置と各センサの取付け可能な位置は、車種やセンサ寸法により異なり、また制限されます。なお、3つ以上のセンサの取付けは想定していません。

■25t薄型設計
下向きにオイルフィルターが装着される車両の場合、アタッチメントブロックを挟むことで車体下側にフィルターが移動します。厚さ25mmの薄型設計により、シャーシ下面へのオイルフィルター突出を最小限に抑え、対地クリアランスを確保します。また、横向きにオイルフィルターが装着される車両の場合、周辺部品へのクリアランスを最大限確保できます。

■オイルフィルターPFX100対応
オイルフィルターPFX100との併用で、オイルフィルターの高さを抑えることができます。
特に、下向きにオイルフィルターが装着される車両は対地クリアランスを確保できるため、シャーシ下面へ突出させずに装着できます。

品名	センターボルトサイズ
オイルセンサアタッチメント	3/4-16UNF(スズキ車，他)

【適合車種】
センターボルトサイズ:3/4-16UNF

スイフトスポーツ[ZC33S/ターボ/K14C]※オイルフィルターの対地クリアランスに注意。
スイフトスポーツ[ZC31S,ZC32S/NA/M16A]※オイルフィルターの対地クリアランスに注意。
スイフトスポーツ[HT81S/NA/M15A]※オイルフィルターの対地クリアランスに注意。
スイフト[ZC11S/NA/M13A]※オイルフィルターの対地クリアランスに注意。
ジムニーシエラ[JB43W/NA/M13A]
スイフト[ZC72S,ZC71S/NA/K12B]※オイルフィルターの対地クリアランスに注意。
ソリオ[MA15S/NA/K12B]※オイルフィルターの対地クリアランスに注意。
スプラッシュ[XB32S/NA/K12B]※オイルフィルターの対地クリアランスに注意。
ジムニーシエラ[JB74W/NA/K15B]
ジムニーノマド[JC74W/NA/K15B]
ジムニー[JB23W/ターボ/K6A]
ワゴンR[MH23S,MH22S,MH21S/ターボ/K6A]※オイルフィルターの対地クリアランスに注意。要遮熱対策。
ラパン[HE22S,HE21S/ターボ/K6A]
パレット[MK21S/ターボ/K6A]
MRワゴン[MF22S,MF21S/ターボ/K6A]
セルボ[HG21S/ターボ/K6A]
Kei[HN22S/ターボ/K6A]
アルトワークス[HA22S/ターボ/K6A]
アルトワークス[HA21S,HB21S/ターボ/K6A]
※センサ〜フレーム間のクリアランスに注意。
※オイルフィルターの対地クリアランスに注意。
※要遮熱対策。
ワゴンR[MH23S,MH22S,MH21S/NA/K6A]
ラパン[HE22S,HE21S/NA/K6A]
パレット[MK21S/NA/K6A]
MRワゴン[MF22S,MF21S/NA/K6A]
セルボ[HG21S/NA/K6A]
Kei[HN22S/NA/K6A]
アルト[HA24S/NA/K6A]
※油温センサのみ取付け可。油圧センサは取付けスペースが狭く自由度が無い為、取付け不可。
セルボモード[CN31S,CN32S/ターボ/F6B]
※オイルフィルター〜バンパー＆フレームへのクリアランスに注意。要遮熱対策。
ジムニー[JB64W/ターボ/R06A]
ワゴンR/ワゴンRスティングレー[MH34S/ターボ/R06A]
ワゴンR/ワゴンRスティングレー[MH34S/NA/R06A]※温度センサのみ取付け可。
アルトワークス/アルトターボRS[HA36S/ターボ/R06A]

※「確認車両情報」は本品の適合を確認または検討した際、使用した車両になります。
※上記適合表に記載の無い車両でも、取付け条件が合えば適合します。
※上記適合表に記載のある車両でも、グレードや年式、車両の仕様、もしくは組合わせるセンサ寸法によっては取付けできない場合があります。必ず本品の寸法をご確認の上、実車へ取付け可能かどうか事前に確認してください。

■製品仕様

		8FFB10
対応オイル	規格径	Φ65.0〜68.0mm
フィルターサイズ	ねじサイズ	3/4-16UNF
センターボルトねじサイズ		3/4-16UNF
センターボルト工具サイズ		27HEX
対応センサねじサイズ		PT1/8
本体Oリングサイズ	内径	Φ59.4mm
本体Oリングサイズ	太さ	3.1mm
材質	ブロック本体	アルミニウム合金
材質	センターボルト	機械構造用炭素鋼
重量		約210g

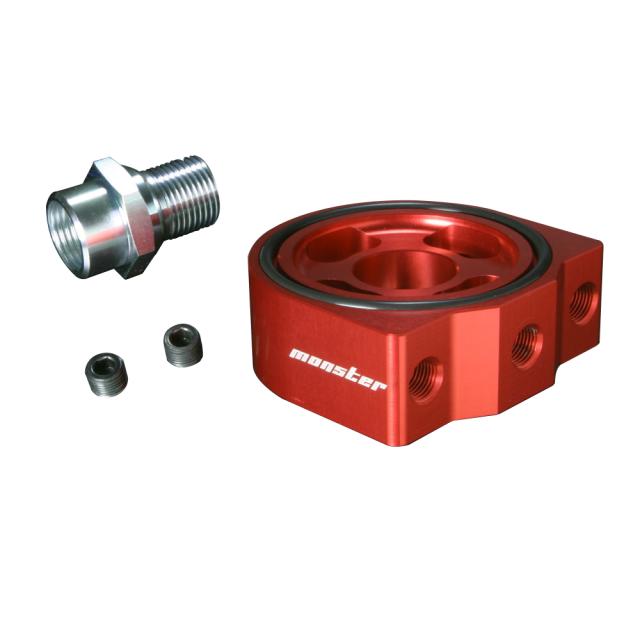

製品内容		アタッチメントブロック ×1
		センターボルト ×1
		Ｏリング ×1
		スクリュープラグ ×2
		専用シール剤 6ml　×1

※取付けには一般的な工具の他、27HEXのディープタイプソケット(有効深さ30mm以上、六角2面幅27mm)が必要となります。
※ねじサイズがPT1/8以外のセンサは取付けできません。
※中央のセンサホールへの取付けは、圧力センサ等、センサのねじ山先端〜センサ先端が短いもの(約9mm以下)に限られます。
※必要に応じて、別途遮熱シートをご用意の上、センサおよびセンサハーネスの遮熱対策を施してください。
※車種によっては、対地クリアランスが狭くなる為、高さの低いオイルフィルターが必要となる場合があります。
