日立産機三相モーター TFO-LK-4P-2.2kW 200V ザ・モートルNeo100 Premium (3馬力/4極/全閉外扇・屋内型)

Pontaパス特典

サンキュー配送

51,900円(税込)

0ポイント(1％)

【領収書について】
インボイス制度対応の領収書が必要な場合は代引決済を選択しないようお願い申し上げます。

【中東情勢による価格・納期への影響について】
現在、中東情勢の影響により、世界的な原油高や物流網の混乱が続いております。これに伴い、原材料費の上昇や入荷遅延が発生しております。今後の状況により、やむを得ず「価格改定」「お届けの遅延」、または「欠品によるキャンセル」をさせていただく場合がございます。
ご不便をおかけしますが、諸般の事情をご理解いただけますようお願い申し上げます。

商品説明

※※　　ご注意　　※※
商品写真は参考写真です。実際とは多少異なる場合がございます。正確には寸法図をご参照下さい。

高効率と省エネをさらに追求
日立産機三相モーター TFO-LK-4P-2.2kW 200V 『ザ・モートルNeo100 Premium』 (3馬力/4極/全閉外扇・屋内型)
2015年度開始のトップランナー規制値(プレミアム効率IE3相当)に対応すべく、日立の豊富なモータ技術の結集である「ザ・モートル」シリーズを基に、より高いエネルギー消費効率を実現した「ザ・モートルNeo100 Premium」シリーズへと生まれかわりました。従来モータと同様にお使いいただけるよう取付互換性を確保したうえで、省エネルギー効果はもちろん、信頼性・低騒音・低振動技術もさらに向上しています。

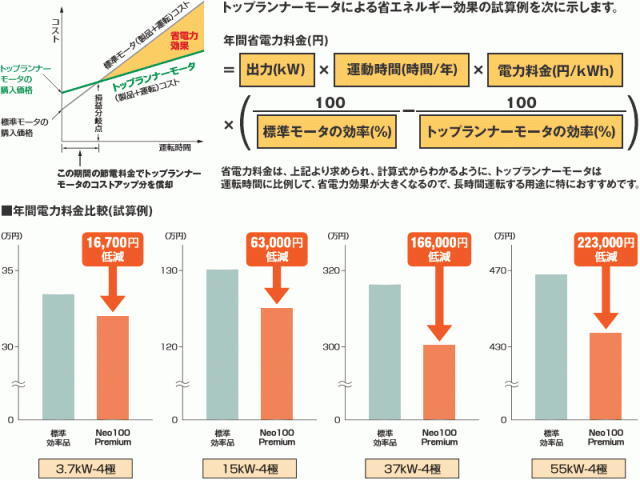

トップランナーモータは長時間使用で省電力効果大!トップランナーモータは標準モータより損失低減を図る専用設計のため製品コストは高くなりますが、運転コスト(電力料金)で製品コスト差額を数年で回収可能です※。ポンプ・送風機など連続で長時間運転する用途には、運転時間に比例して節電できるので省電力効果が大きく現れます。
※機器のご使用状況によって変わります。

年間省電力料金試算条件
●電圧/周波数：200V/50Hz
●年間運転時間：4800時間(16時間/日、300日)
●電力料金：16円/kWh
※当社標準効率品とNeo100Premiumとの比較です(実負荷による測定方法)。本値は計算値であり保証値ではありません。
屋内・屋外型全機種に耐熱クラスFを標準採用トップランナーモータは全機種を耐熱クラスFとすることで、熱的な耐力をアップさせ信頼性を向上しました。従来、出力3.7kW以下は耐熱クラスEを、5.5〜15kWでは耐熱クラスBを採用していますが、絶縁物をより信頼度の高い耐熱クラスFの材料にグレードアップしました。温度上昇値は標準モータと同等か下がる傾向にありますので、パッケージに入れてのご使用の場合、庫内温度状況は従来より良好になります。
※耐熱クラスFのモータ銘板表記は155(F)となります。
長寿命化の実現●コイル寿命2倍(当社標準モータ比)
●軸受寿命2.5倍(当社標準モータ比)
電気部の合理的な設計と、アルミ合金フレームの高冷却効果により、ステータコイル温度を約10〜20℃低減しました。コイル絶縁寿命は、標準モータに比べて約2倍。軸受寿命も約2.5倍(標準モータ比、4P、6P横型機種の計算グリース寿命で約50000時間：平均周囲温度30℃、商用電源)の長寿命化を実現しています。
※寿命は目安であり、使用環境、運転状況によって、変わりますので、ご注意ください。
インバータ駆動への最適化を実現高効率をめざした低損失設計のため、モータ発熱量が標準モータより低くなっています。このためインバータ駆動(定トルク特性)での低速時においても温度的余裕があります。(当社センサレスベクトル制御インバータ採用時)

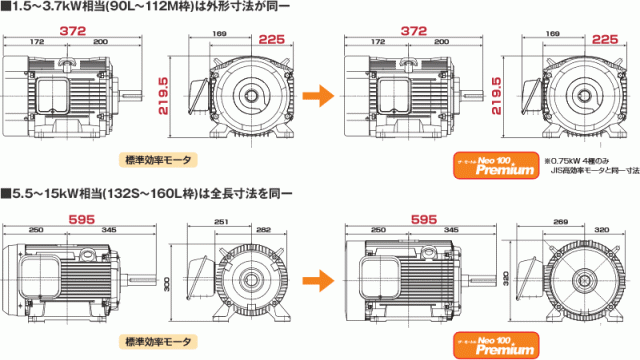

標準モータと同一取り付け寸法トップランナーモータの取り付け寸法(枠番号、軸径、足穴位置等)は標準モータと同一です。特にパッケージングされる用途が多い15kW以下の機種では下記となります。

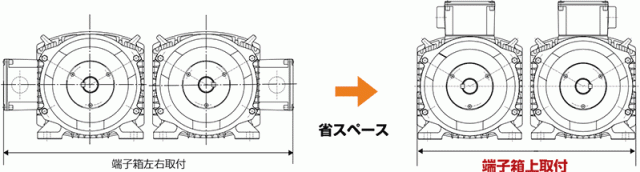

幅方向寸法低減が可能な端子箱上構造0.75〜15kW相当(80〜160L枠)は端子箱を上取付けとすることで、モータの幅寸法を大幅に低減し、床置き面積の低減が可能です。また、急な口出し方向の変更時に端子箱の向きを変更するだけで対応が可能になります。さらに従来端子箱左取付け、右取付けの両方をご使用される場合、端子箱上構造なら口出し方向の変更で両方のタイプに対応できます
※一部機種は見込み生産しています。
※高さ寸法が端子箱左取付けより高くなることから上部に干渉がないかカタログ、寸法図でご確認ください。

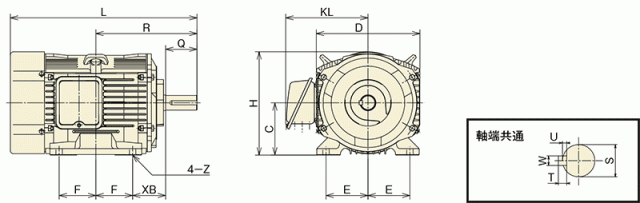

寸法(mm)
L	R	D	KL	H	C	F	E	Z	XB	S	W	U	T	Q
356	193	198	156	197.5	100	70	80	12	63	28j6	8	4	7	60

■標準仕様

適用規格		JEC-2137-2000 効率：JIS C 4034-30 プレミアム効率(IE3)
外被構造		全閉外扇型(屋内型)
極数		4極
型式		TFO-LK(0.75〜3.7kW) TFO-LKK(5.5〜55kW)
耐熱クラス		155(F)※1
定格		S1(連続)
保護方式		屋内型：IP44
電圧/周波数		200V/50/60Hz 220V/60Hz 18.5kW以上は200V/50/60Hz 220V/60Hz 400V/50/60Hz 440V/60Hz
口出し方式		端子台(ネジ止め)方式：(〜18.5kW-2P、〜15kW-4P、〜11kW-6P)他、ラグ式 ※5.5kW以上はY-△始動可能
口出し本数		3本：(端子台方式：3.7kW以下) 6本：(5.5kW以上) 12本：18.5kW以上
塗装色		リゲルグレー(マンセル8.9Y 5.1/0.3)
伝導方式		直結・ベルト掛け兼用
回転方向		負荷側より見て反時計方向
周囲条件	温度	-30〜40℃
	湿度	95%RH以下
	高度	標高1000m以下
雰囲気		腐食性および爆発性ガス、蒸気、結露が無く、じんあいの少ないこと
