■KG 【売切廃番】ウォームホイール G2A 40R1=20 モジュール2.0 圧力角20度(並歯)〔品番:G2A40R1E20〕【1494883:0】[店頭受取不可]

Pontaパス特典

サンキュー配送

6,831円(税込)

0ポイント(1％)

商品説明

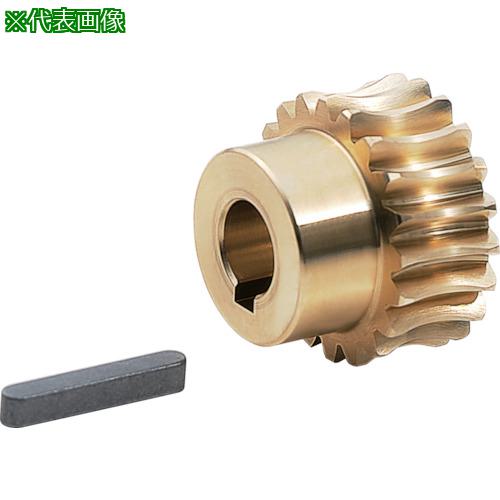

ＫＧ　【売切廃番】ウォームホイール　Ｇ２Ａ　４０Ｒ１＝２０　モジュール２．０　圧力角２０度（並歯）〔品番：G2A 40R1=20〕[注番:1494883]
[本体質量：0.88kg]《包装時基本サイズ：102.00×103.00×86.00》〔包装時質量：0.88kg〕

分類》メカトロ部品》軸受・駆動機器・伝導部品》歯車
☆納期情報：取寄管理コード(007) メーカー直送品 (欠品の場合有り)

《メーカー》
協育歯車工業（株）
《品番》
G2A 40R1=20
《特長》
●歯形:並歯、圧力角:20°のウォームホイールです。
《用途》
●一般産業機械、食品機械などに。
《仕様》
●モジュール:2
●歯数:40
●穴径(mm):φ20
●歯形:並歯
●形状:1BT
●歯幅(mm):20
●歯先円直径(mm):φ87
●全長(mm):38
●歯数比:40
●かみ合いピッチ円直径(mm):φ80
●ハブ長さ(mm):18
●ハブ外径(mm):φ45
●のどの直径(mm):φ84
●かみ合い中心距離(mm):55.5
●キー溝b2×t2(mm):6×2.8
●ウォームのねじれ方向および条数:R1
●ねじれ方向:R
●ウォームのねじれ方向および条数(mm):R1
《仕様２》
●圧力角:20°
《原産国（名称）》
日本
《材質／仕上》
●CAC702アルミニウム青銅鋳物
《セット内容／付属品》
●キー材
《注意》
●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。
●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。
●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。
●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。
●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。
