'Flamingo FM': フラミンゴFM - ソフトウェア定義無線（SDR）アプリケーション用の放送FMバンドストップフィルタ（FMノッチフィルタ）

5,419円(税込)

0ポイント(1％)

商品説明

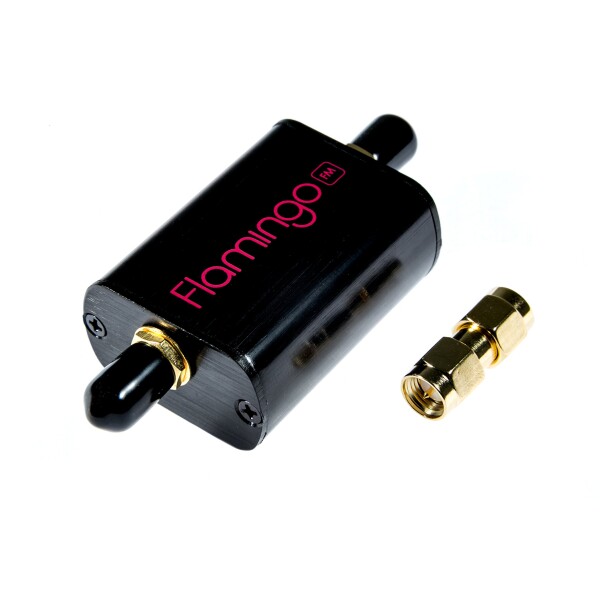

ソフトウェア無線(SDR)アプリケーション向けに設計された高品質で高性能のバンドストップフィルタ。無料の雄SMA-雄SMAバレルコネクタが含まれています。弊社の性能特性は、弊社のWebサイトの製品ページのダウンロードタブにあります。 Flamingo FMのフィルタ回路はEMIフレームで完全にシールドされており、フロントエンドはRFアプリケーション用のESDダイオードで保護されています。 PCBにはさまざまな取り付けオプション用の2つの取り付け穴があり、SMAハードウェア(ワッシャーとナット)が付属しています。
フラミンゴFMは、ブロードキャストFM周波数に対して約40dBの減衰を提供するように設計されていますが、隣接帯域にはほとんど影響しません。フィルタの-3dBロールオフは80MHzと115MHzです。つまり、VHFエアバンド(108〜137MHz)にはほとんど影響しません。ごくわずかな帯域外挿入損失は、ほとんどのアプリケーションでフィルタが適所に留まることを意味します
フィルタは完全にEMIシールドされており、さらに保護と隔離のためにカスタムの黒色の陽極酸化アルミニウム筐体に取り付けられています。フロントエンドはRF定格のESDダイオードで保護されており、フィルタだけでなくその背後のラジオやSDRも保護します
Flamingo FMは適切なバンドストップフィルターなので、必要に応じてDC(バイアスティー)パワーをパススルーすることができます。 DC電流の取り扱いは250mA(min)で、推奨される最大信号レベルは+ 18dBm(5Vp-p)ですので、高出力アプリケーションにはこのフィルタを使用することに問題はありません
製品の詳細については、データシートをご覧ください! 北米のNooelecが設計および製造。申し分のない品質と2年間の完全保証!

ソフトウェア無線(SDR)アプリケーション用に設計された高品質で高性能のバンドストップフィルタ。 Nooelecが北米で設計、製造したもので、2年間の製品保証が付いています。放送FMは、一部の地域で放送用に高出力の送信機が使用されているため、特に問題があります。これらの信号は、SDRのフロントエンドに過負荷をかける可能性があり、イメージングや他の多くの問題を引き起こします。 Flamingo FMは、ブロードキャストFM周波数(典型的に 40dB)に対して十分な減衰を提供するように設計されていますが、重要なVHFエアバンド(108〜137MHz)フィルタの-3dBロールオフは80MHzと115MHzです。帯域外の挿入損失が最小限であることは、ほとんどのアプリケーションでフィルタが適所に留まることを意味します。真のバンドストップ
■フィルタとして、必要なときにDC(バイアス
■パワー)をパススルーすることができます。 DC電流の取り扱いは250mA(min)で、推奨される最大信号レベルは+ 18dBm(5Vp-p)なので、高出力アプリケーションにはこのフィルタを使用することは問題ありません。典型的な性能特性は、当社Webサイトの製品ページの「ダウンロード」タブにあります。 Flamingo FMのフィルタ回路はEMIフレームで完全にシールドされており、フロントエンドはRFアプリケーション用のESDダイオードで保護されています。 PCBにはさまざまな取り付けオプション用の2つの取り付け穴があり、SMAハードウェア(ワッシャーとナット)が付属しています。

商品コード	64074584975
商品名	'Flamingo FM': フラミンゴFM - ソフトウェア定義無線（SDR）アプリケーション用の放送FMバンドストップフィルタ（FMノッチフィルタ）
型番	Flamingo FM
カラー	ブラック
