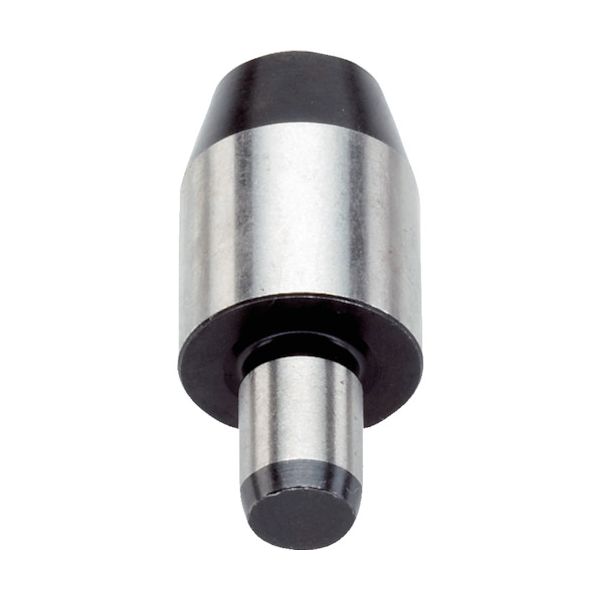

ＰＩＣＡＲＤ 22630.0026 位置決めピン B型外径12×台座高さ10L

Pontaパス特典

サンキュー配送

2,622円(税込)

0ポイント(1％)

■■■ご購入前に必ずご確認ください■■■
■こちらはメーカーまたは手配先からのお取り寄せ品となります。在庫が無い場合は、弊社から改めて欠品による遅延、もしくはキャンセルのご案内を致しますので、予めご了承ください。
■沖縄および各県離島、北海道には別途送料が必要です。
■領収書につきましては、こちらからお願いいたします。
■安心してお買い物をしていただくためにも、必ずよくある質問をご確認ください。
■ご注文確定後、お客様都合によるキャンセル・返品・交換には対応いたしかねます。商品の仕様などをメーカーに事前確認お願いいたします。

商品説明

【商品説明】
【特長】
●ワークの位置決め用の基準ピンとして使用します。
●ＤＩＮ６３２1のＢ型です。
【用途】
●円筒形のピンは、高さがh19の公差を持っており、公差穴と共に位置決めに。
●ストッパーや足にも。
●面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。
【仕様】
●外径d1(mm)：12
●台座高さl1(mm)：10
●ピン径d2(mm)：6
●ピン長さl2(mm)：9
【仕様２】
●DIN　6321／位置決めピン、DIN6321　B型
【材質／仕上】
●工具鋼、焼入れ、研磨

ED4031879 ＰＩＣＡＲＤ 22630.0026 位置決めピン B型外径12×台座高さ10L
