DXアンテナ SU7CP2S(P)直列ユニット中間用
2,457円(税込)
配送情報
お届け予定日:通常3〜6日以内に発送(欠品時等除く)
※一部地域・離島につきましては、表示のお届け予定日期間内にお届けできない場合があります。ロットナンバー
686709036
商品説明

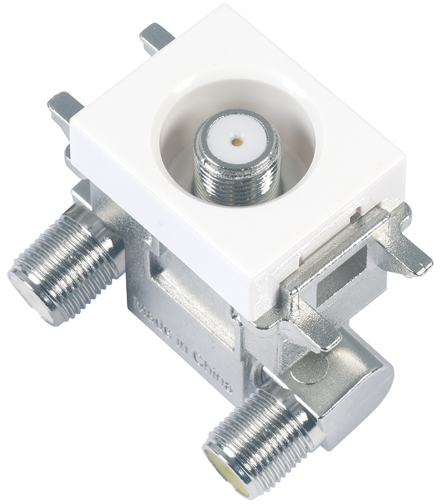

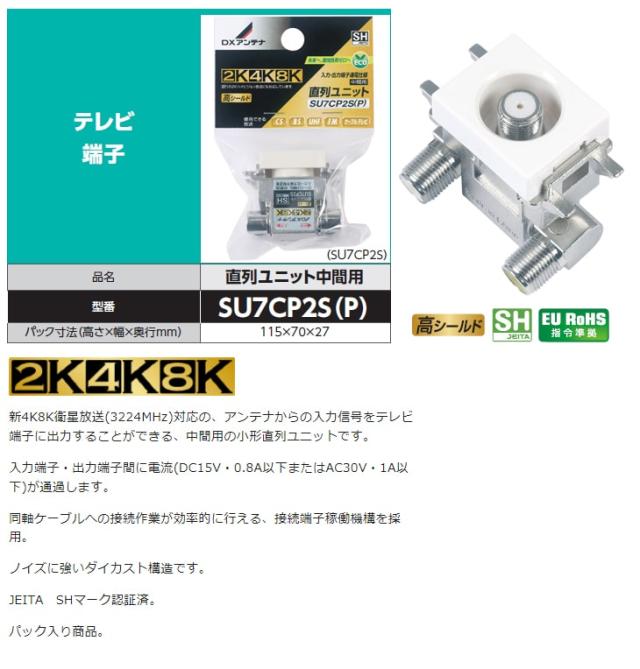

新4K8K衛星放送(3224MHz)対応の、アンテナからの入力信号をテレビ端子に出力することができる、中間用の小形直列ユニットです。

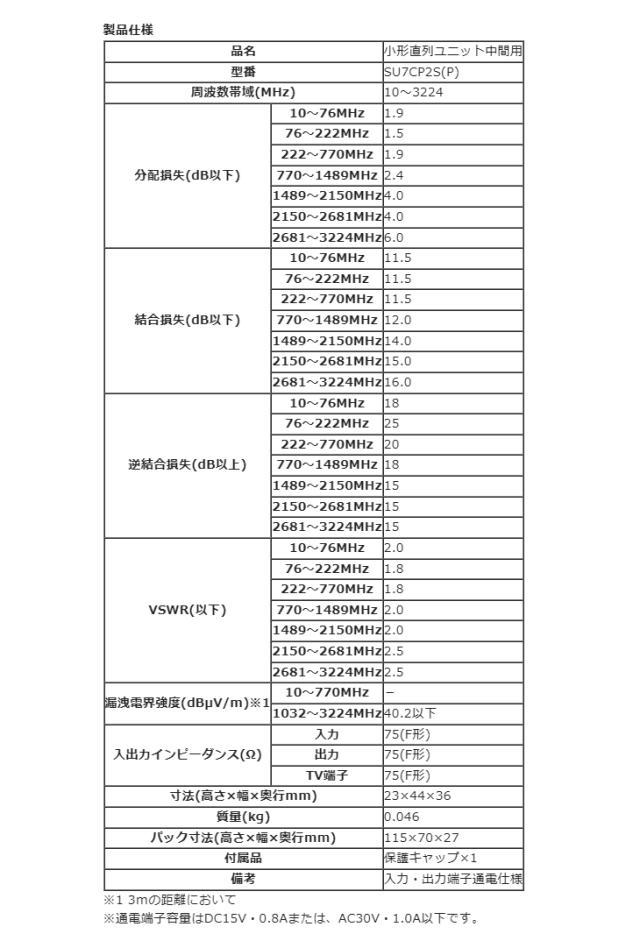

SU7CP2S(P)直列ユニット中間用 スペック情報 | |
品名 | 直列ユニット中間用 |
型番 | SU7CP2S(P) |
周波数帯域(MHz) | 10〜3224 |
入出力インピーダンス(Ω) | 入力 75(F形) 出力 75(F形) TV端子 75(F形) |

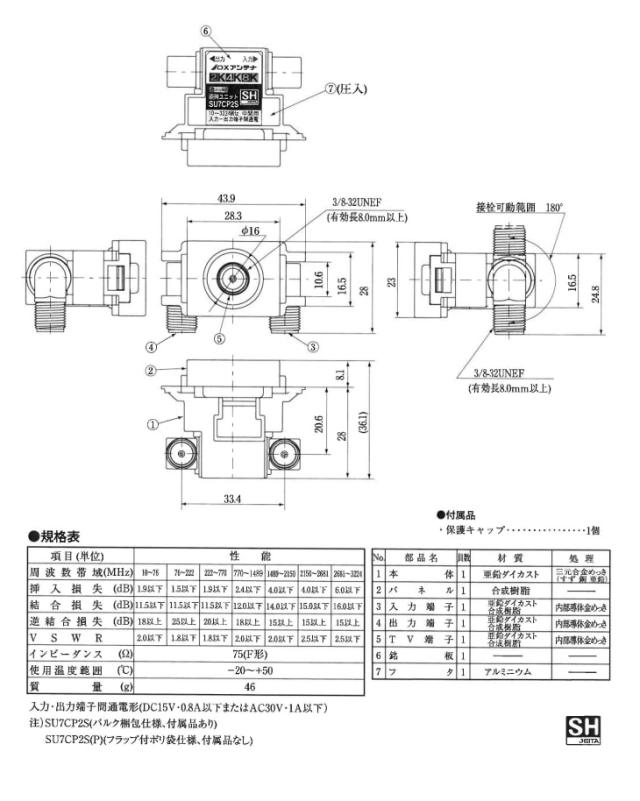

寸法(高さ×幅×奥行mm) | 23×44×36 |
質量(kg) | 0.046 |
パック寸法(高さ×幅×奥行mm) | 115×70×27 |
付属品 | 保護キャップ×1 |
備考 | 入力・出力端子通電仕様 |
分配損失(dB以下) | (10〜76MHz 1.9)(76〜222MHz 1.5)(222〜770MHz 1.9)(770〜1489MHz 2.4)(1489〜2150MHz 4.0)(2150〜2681MHz 4.0)(2681〜3224MHz 6.0) |
結合損失(dB以下) | (10〜76MHz 11.5)(76〜222MHz 11.5)(222〜770MHz 11.5)(770〜1489MHz 12.0)(1489〜2150MHz 14.0)(2150〜2681MHz 15.0)(2681〜3224MHz 16.0) |
逆結合損失(dB以上) | (10〜76MHz 18)(76〜222MHz 25)(222〜770MHz 20)(770〜1489MHz 18)(1489〜2150MHz 15)(2150〜2681MHz 15)(2681〜3224MHz 15) |
VSWR(以下) | (10〜76MHz 2.0)(76〜222MHz 1.8)(222〜770MHz 1.8)(770〜1489MHz 2.0)(1489〜2150MHz 2.0)(2150〜2681MHz 2.5)(2681〜3224MHz 2.5) |
漏洩電界強度(dBμV/m)※1 | (10〜770MHz −)(1032〜3224MHz 40.2以下) |
※ | 1 3mの距離において |
※ | 通電端子容量はDC15V・0.8Aまたは、AC30V・1.0A以下です。 |
商品コード 4975584199845
