KeeYees USBロジックアナライザ 24MHz 8チャンネル テストフッククリップ付き USBケーブル付き 8CH UART IIC SPI ARMに対応 FPGAに対応 M
2,119円(税込)
0ポイント(1％)
商品説明
24MHz、8チャンネルのUSBロジックアナライザで、UART/IIC/SPI、MCU/FPGA/ARMに対応しています。ロジックアナライザソフトウェアやオープンソースプログラムと互換性があります。 B. sigrok（RS232、SPI、I？C、1-Wireなどのプロトコル解析）
オープンソースのロジアナソフト(sigrok, PulseView)は以下のページでダウンロードできます：https://sigrok.org/wiki/PulseView。GUIロジックアナライザーとプロトコルデコーダーとして使い勝手がいいです。
並列測定可能な信号入力が９つあり、1秒で2400万ステップが測定可能です。MCU関連の製品を実行するとき、問題を解決してマイクロコントローラ、ARMシステム、FPGA開発には役立ちます
サイズがコンパクトなので、持ち運びやすい、ノートパソコンと組み合わせることで、フィールドでの計測に威力を発揮します。電子工作に最適です。
【付属品】 製品本体とUSB ケーブルに加え、リードケーブルやクリップも付属しております。ロジックアナライザ専用のICクリップは6色、合計12個あります。
KeeYees： さまざまな電子モジュール、コンポーネント、DIY部品およびキットを提供しております。品質を追求し、魅力的な値段で提供いたします。あなたのDIY生活をサポートしています。
特徴： 各チャンネルのサンプリングレートは24M/Sですが、実際には、10M/Sで十分に対処できます。 8チャンネル：データを解析しながら、信号を収集することができます。I2C、UARTのようにサンプリングし、解析する
使い方： 手順1. sigrok PluseView（https://sigrok.org/wiki/Downloads）をダウンロードしてインストールします。 手順2.USBケーブルでロジックアナライザとPCを接続します。 手順3. ドライバインストーラZadigを実行します（C： 「Program Files（x86）」フォルダ内）。 手順4. PulseViewを実行して下さい。ワイヤの一端をロジックアナライザの信号（たとえばCH0）とグランドピンに、 もう一端をロジックポート（デジタル出力D3または開発ボードのどちらでもいい）に接続します。 手順5.小さなスケッチを書き込め、D3に波形のRAWデータを生成します。 PulseViewの「実行」ボタンをクリックすると、PulseViewディスプレイに表示されます。
仕様： 最大サンプリング速度：24Msps 入力電圧範囲：0〜5V デジタルチャンネル：8 入力ローレベル： 1.4V 対応プロトコル：SPI、IIC、UART、SMBus、I 2 S、CAN、パラレル、カスタム、検索、非同期、1-Wite、PS / 2 入力インピーダンス：1MΩ|| 10pF（代表値、概算値） クリスタル：±20ppm、24MHz 誤差/精度：パルス幅測定：±42ns（24MHz時） サイズ（L×W×H）：55×28×14 mm テストフッククリップのサイズ：約5 x 1.5 cm
ご注意： クリップにはソリッドワイヤ（直径＜2 mm）をハンダ付けの必要があります。 付属のプローブワイヤを挿入することもいいし、リード線をクリップに直接ハンダ付けもいいです。

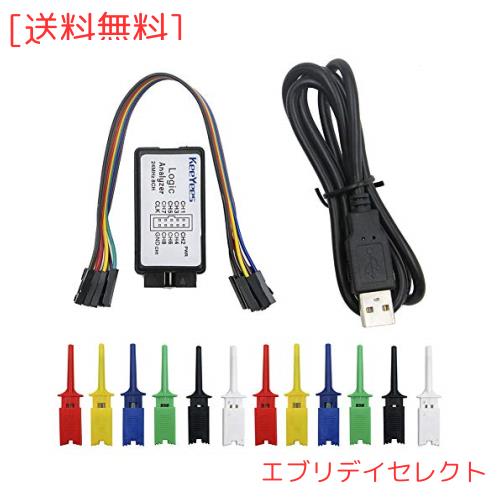

バッケージ： 1 x ロジックアナライザ 1 x USBケーブル 1 x 10ピンワイヤ 12 x ICテストフッククリップ
オープンソースのロジアナソフト(sigrok, PulseView)は以下のページでダウンロードできます：https://sigrok.org/wiki/PulseView。GUIロジックアナライザーとプロトコルデコーダーとして使い勝手がいいです。
並列測定可能な信号入力が９つあり、1秒で2400万ステップが測定可能です。MCU関連の製品を実行するとき、問題を解決してマイクロコントローラ、ARMシステム、FPGA開発には役立ちます
サイズがコンパクトなので、持ち運びやすい、ノートパソコンと組み合わせることで、フィールドでの計測に威力を発揮します。電子工作に最適です。
【付属品】 製品本体とUSB ケーブルに加え、リードケーブルやクリップも付属しております。ロジックアナライザ専用のICクリップは6色、合計12個あります。
KeeYees： さまざまな電子モジュール、コンポーネント、DIY部品およびキットを提供しております。品質を追求し、魅力的な値段で提供いたします。あなたのDIY生活をサポートしています。
特徴： 各チャンネルのサンプリングレートは24M/Sですが、実際には、10M/Sで十分に対処できます。 8チャンネル：データを解析しながら、信号を収集することができます。I2C、UARTのようにサンプリングし、解析する
使い方： 手順1. sigrok PluseView（https://sigrok.org/wiki/Downloads）をダウンロードしてインストールします。 手順2.USBケーブルでロジックアナライザとPCを接続します。 手順3. ドライバインストーラZadigを実行します（C： 「Program Files（x86）」フォルダ内）。 手順4. PulseViewを実行して下さい。ワイヤの一端をロジックアナライザの信号（たとえばCH0）とグランドピンに、 もう一端をロジックポート（デジタル出力D3または開発ボードのどちらでもいい）に接続します。 手順5.小さなスケッチを書き込め、D3に波形のRAWデータを生成します。 PulseViewの「実行」ボタンをクリックすると、PulseViewディスプレイに表示されます。
仕様： 最大サンプリング速度：24Msps 入力電圧範囲：0〜5V デジタルチャンネル：8 入力ローレベル： 1.4V 対応プロトコル：SPI、IIC、UART、SMBus、I 2 S、CAN、パラレル、カスタム、検索、非同期、1-Wite、PS / 2 入力インピーダンス：1MΩ|| 10pF（代表値、概算値） クリスタル：±20ppm、24MHz 誤差/精度：パルス幅測定：±42ns（24MHz時） サイズ（L×W×H）：55×28×14 mm テストフッククリップのサイズ：約5 x 1.5 cm
ご注意： クリップにはソリッドワイヤ（直径＜2 mm）をハンダ付けの必要があります。 付属のプローブワイヤを挿入することもいいし、リード線をクリップに直接ハンダ付けもいいです。
バッケージ： 1 x ロジックアナライザ 1 x USBケーブル 1 x 10ピンワイヤ 12 x ICテストフッククリップ
◆商品名：KeeYees USBロジックアナライザ 24MHz 8チャンネル テストフッククリップ付き USBケーブル付き 8CH UART IIC SPI ARMに対応 FPGAに対応 M
