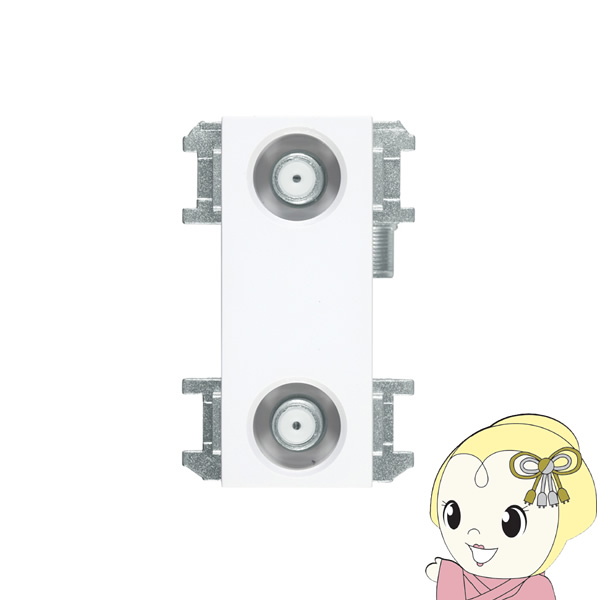

アンテナ DXアンテナ直列ユニット中間用2端子形 2K4K8K対応 WU77CP2S

7,700円(税込)

0ポイント(1％)

商品説明

■　DXアンテナ　■

新4K8K衛星放送(3224MHz)対応

◆　主な特長　◆

新4K8K衛星放送(3224MHz)対応
アンテナからの入力信号をテレビ端子に出力することができる、中間用の2端子形の直列ユニットです。
入力・出力端子間に電流(DC15V・0.8A以下またはAC30V・1A以下)が通過します。
ノイズに強いダイカスト構造です。
JEITA HSマーク認証済。

◆　主な仕様　◆

■周波数帯域(MHz)：10〜3224
■挿入損失(dB以下)
10〜76MHz：1.8
76〜222MHz：1.8
222〜770MHz：2.0
770〜1489MHz：2.4
1489〜2150MHz：3.0
2150〜2681MHz：4.0
2681〜3224MHz：5.2
■結合損失(dB以上)
10〜76MHz：15.0
76〜222MHz：15.0
222〜770MHz：16.0
770〜1489MHz：18.0
1489〜2150MHz：19.0
2150〜2681MHz：20.0
2681〜3224MHz：20.0
■逆結合損失(dB以上)
10〜76MHz：22
76〜222MHz：25
222〜770MHz：20
770〜1489MHz：20
1489〜2150MHz：20
2150〜2681MHz：20
2681〜3224MHz：20
■端子間結合損失(dB以上)
10〜76MHz：18
76〜222MHz：20
222〜770MHz：20
770〜1489MHz：15
1489〜2150MHz：15
2150〜2681MHz：15
2681〜3224MHz：15
■VSWR(以下)
10〜76MHz：1.8
76〜222MHz：1.8
222〜770MHz：1.8
770〜1489MHz：1.8
1489〜2150MHz：2.0
2150〜2681MHz：2.0
2681〜3224MHz：2.5
■漏洩電界強度(dBμV/m)
1032〜3224MHz：40.2以下
■インピーダンス(Ω)
入力：75(F形)
出力：75(F形)
TV端子：75(F形)×2
■寸法(高さ×幅×奥行mm)：69×44×37
■質量(kg)：0.088
■付属品：保護キャップ×2
