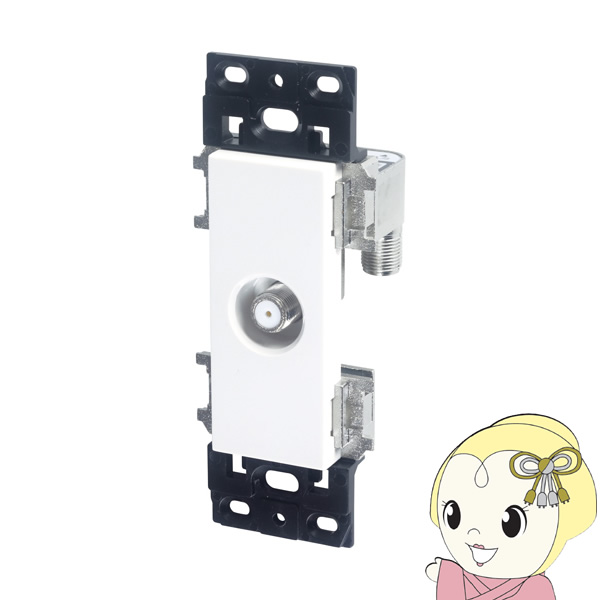

アンテナ DXアンテナ直列ユニット端末用1端子形フィルター付 CS7FRSWE1

7,513円(税込)

0ポイント(1％)

商品説明

■　DXアンテナ　■

端末用の1端子形直列ユニット

◆　主な特長　◆

2K放送(10〜2610MHz)対応
アンテナからの入力信号をテレビ端子に出力することができる、端末用の1端子形直列ユニットです。
CATV上り帯域(10〜60MHz)カットフィルター付き
双方向で使用しない場合、屋内で発生する雑音をテレビ端子ごとに抑えて、幹線への影響を低減します。
ノイズに強いダイカスト構造です。
BL優良住宅部品認定品。

◆　主な仕様　◆

■周波数帯域(MHz)：10〜2602
■結合損失双方向/片方向(dB以下)
10〜55MHz：9/40以上
70〜300MHz：9/11
300〜770MHz：9/10
1000〜1489MHz：10/11
1489〜2150MHz：11/12
2150〜2602MHz：12/13
■電圧定在波比双方向/片方向(以下)
10〜55MHz：2.0/2.0
70〜300MHz：2.0/2.0
300〜770MHz：2.0/2.0
1000〜1489MHz：2.0/2.0
1489〜2150MHz：2.5/2.5
2150〜2602MHz：2.5/2.5
■漏洩電界強度(dBμV/m)
70〜300MHz：34以下
300〜770MHz：34以下
1000〜1489MHz：40.2以下
1489〜2150MHz：40.2以下
2150〜2602MHz：40.2以下
■インピーダンス(Ω)
入力：75(F形)
TV端子：75(F形)
■寸法(高さ×幅×奥行mm)：109.8×43.9×36.7
■質量(kg)：0.081
■付属品：皿ネジ (M4×30)×2

簡易商品仕様
カラー：-
シリーズ名：-
ブランド名：DXアンテナ
メーカー型番：-
代表カラー：-

端末用の1端子形直列ユニット　　■周波数帯域(MHz)：10〜2602　■結合損失双方向/片方向(dB以下)　10〜55MHz：9/40以上　70〜300MHz：9/11　300〜770MHz：9/10　1000〜1489MHz：10/11　1489〜2150MHz：11/12　2150〜2602MHz：12/13　■電圧定在波比双方向/片方向(以下)　10〜55MHz：2.0/2.0※1　70〜300MHz：2.0/2.0　300〜770MHz：2.0/2.0　1000〜1489MHz：2.0/2.0　1489〜2150MHz：2.5/2.5　2150〜2602MHz：2.5/2.5　■漏洩電界強度(dBμV/m)　70〜300MHz：34以下　300〜770MHz：34以下　1000〜1489MHz：40.2以下　1489〜2150MHz：40.2以下　2150〜2602MHz：40.2以下　■インピーダンス(Ω)　入力：75(F形)　TV端子：75(F形)　■寸法(高さ×幅×奥行mm)：109.8×43.9×36.7　■質量(kg)：0.081　■付属品：皿ネジ (M4×30)×2　　※記載は商品仕様の一部です。仕様説明不足等の理由での返品はできません。特に適合等は必ずご確認ください。
