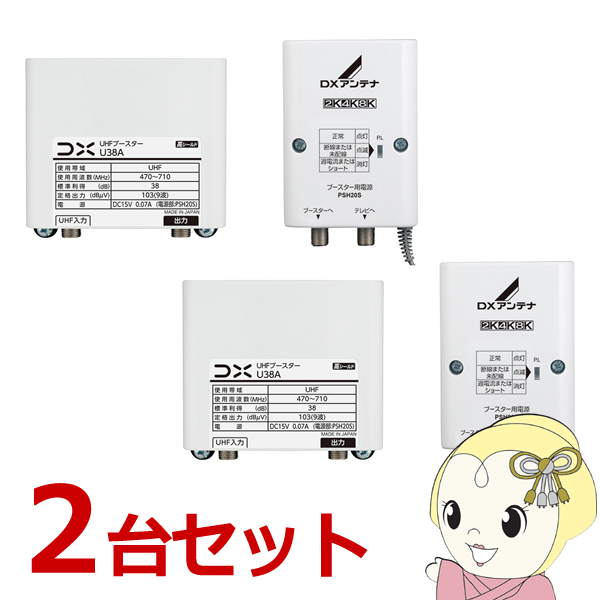

在庫僅少　アンテナお買い得 2台セット DXアンテナ 38dB型 UHFブースター U38A-2SET U43A後継機（利得切替無し）

14,600円(税込)

0ポイント(1％)

商品説明

■　DXアンテナ　■

UHFを増幅するブースターです。
テレビ信号が弱い場合や、複数のテレビにテレビ信号を送る必要がある場合に電波を強くするために使用します。
小型なので水平マストにも取り付け可能。
増幅帯域：UHF38dB
屋外用。

◆　主な特長　◆

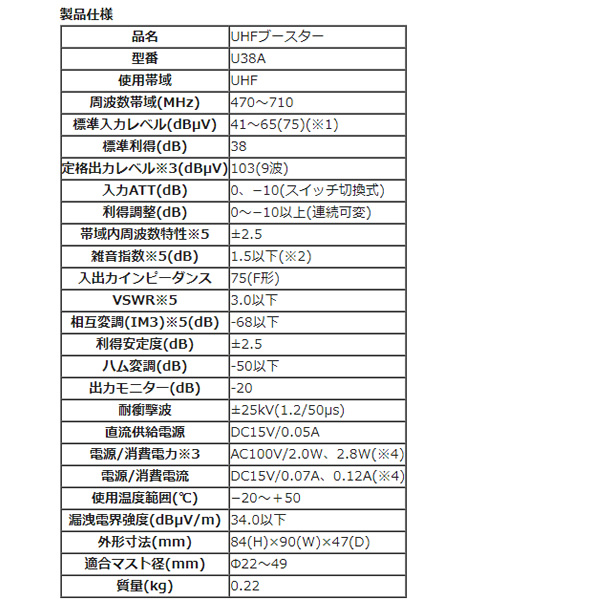

◆　主な仕様　◆

品名	UHFブースター
型番	U38A
使用帯域	UHF
周波数帯域(MHz)	470〜710
標準入力レベル(dBμV)	41〜65(75)(※1)
標準利得(dB)	38
定格出力レベル※3(dBμV)	103(9波)
入力ATT(dB)	0、-10(スイッチ切換式)
利得調整(dB)	0〜-10以上(連続可変)
帯域内周波数特性※5	±2.5
雑音指数※5(dB)	1.5以下(※2)
入出力インピーダンス	75(F形)
VSWR※5	3.0以下
相互変調(IM3)※5(dB)	-68以下
利得安定度(dB)	±2.5
ハム変調(dB)	-50以下
出力モニター(dB)	-20
耐衝撃波	±25kV(1.2/50μs)
直流供給電源	DC15V/0.05A
電源/消費電力※3	AC100V/2.0W、2.8W(※4)
電源/消費電流	DC15V/0.07A、0.12A(※4)
使用温度範囲(℃)	-20〜＋50
漏洩電界強度(dBμV/m)	34.0以下
外形寸法(mm)	84(H)×90(W)×47(D)
適合マスト径(mm)	Φ22〜49
質量(kg)	0.22

※1 入力レベル調整スイッチ10dB使用時:UHF51〜75dBμV
※2 470〜50MHz:1.7dB以下、650〜710MHZ:2.0dB以下(最大利得時)
※3 電源部:PSH20S
※4 UHF電源供給時
※5 利得最大時

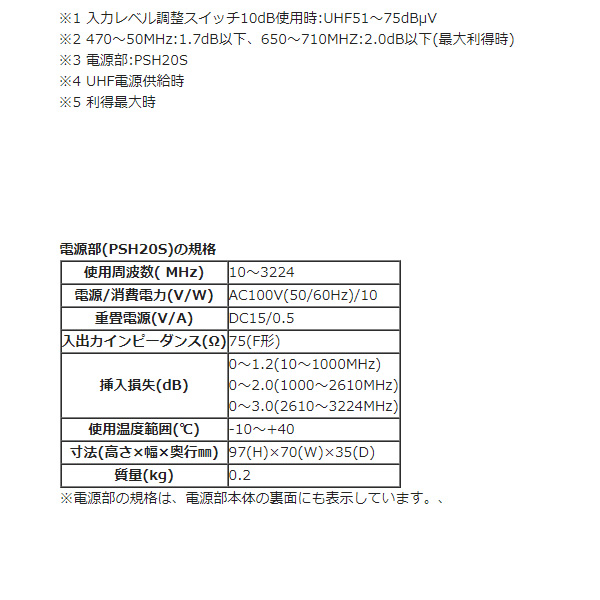

電源部(PSH20S)の規格

使用周波数( MHz)	10〜3224
電源/消費電力(V/W)	AC100V(50/60Hz)/10
重畳電源(V/A)	DC15/0.5
入出力インピーダンス(Ω)	75(F形)
挿入損失(dB)	0〜1.2(10〜1000MHz) 0〜2.0(1000〜2610MHz) 0〜3.0(2610〜3224MHz)
使用温度範囲(℃)	-10〜+40
寸法(高さ×幅×奥行mm)	97(H)×70(W)×35(D)
質量(kg)	0.2

※電源部の規格は、電源部本体の裏面にも表示しています。、

※ご利用環境によっては、期待されるような結果が得られない場合がございます。また、商品説明は概要であり、すべての商品特徴、使用条件等を表示しているものではございません。
