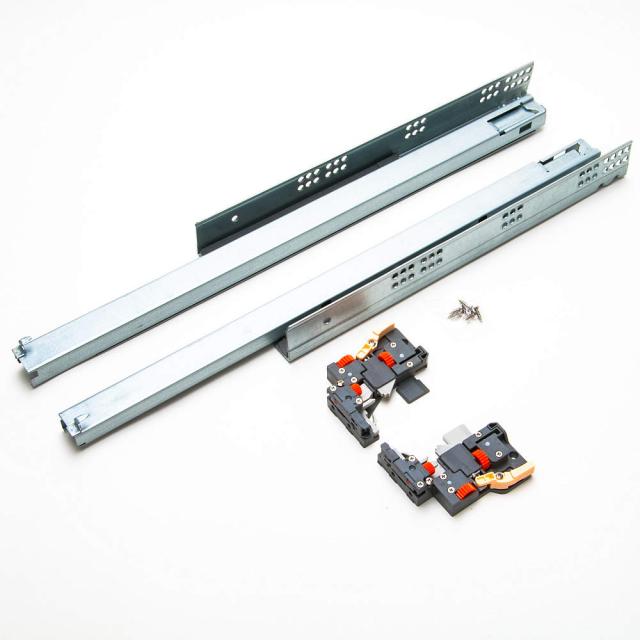

SUGATSUNE スガツネ工業スライドレール 2020 セルフ＆ソフトクロージング機構付底付けタイプ 190-032-442 2020-600 | 建築金物家具金物部品金具金物部品交換スライドレールソフトクローズアンダーマウント型取付金具引き出しチェスト家具

Pontaパス特典

サンキュー配送

6,365円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

※image photo

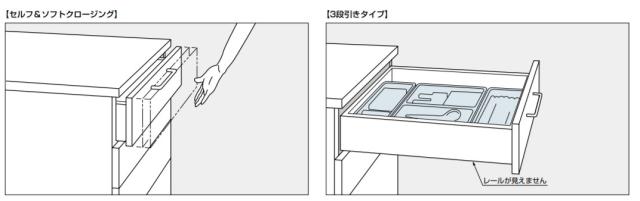

●3段引のスライドレールです。
●スライドレールが外側から見えないため、キャビネットなどのデザイン性を損ないません。
●セルフ＆ソフトクロージング機構は、閉じる約30mm手前から働きます。
●脱着レバー操作で引き出しの取り外しができます。
●三次元調整機能付です。ダイヤル操作で引き出しの位置を上下2.5mm、前後3mm、左右±1.5mmの範囲で調整できます。

【注意】
●引き出し固定・調整用クリップの取り付けには、下の前板固定用クリップ取付イラストをご覧ください。
●ソフトクロージング機構が作動している時に、強い力で押し込まないでください。オイル漏れの原因になります。
【推奨ねじ】
●十字穴付皿タッピンねじ呼び3.5

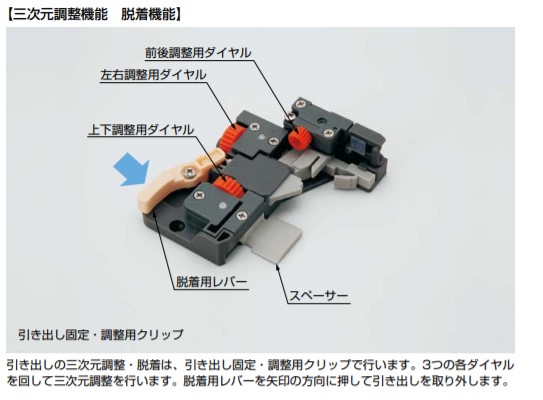

【三次元調整機能脱着機能】
引き出しの三次元調整・脱着は、引き出し固定・調整用クリップで行います。
3つの各ダイヤルを回して三次元調整を行います。脱着用レバーを矢印の方向に押して引き出しを取り外します。

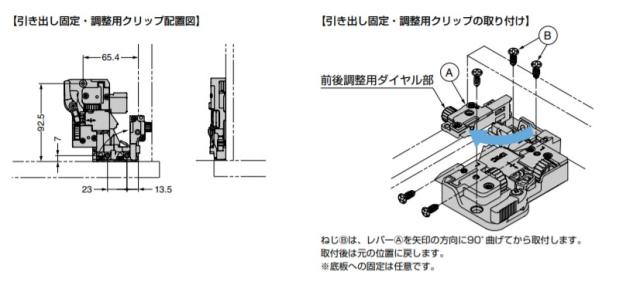

【引き出し固定・調整用クリップの取り付け】
ねじ?は、レバー?を矢印の方向に90°曲げてから取付します。
取付後は元の位置に戻します。
※底板への固定は任意です。

【材料】
レール：鋼
クリップ：ポリアセタール（POM）

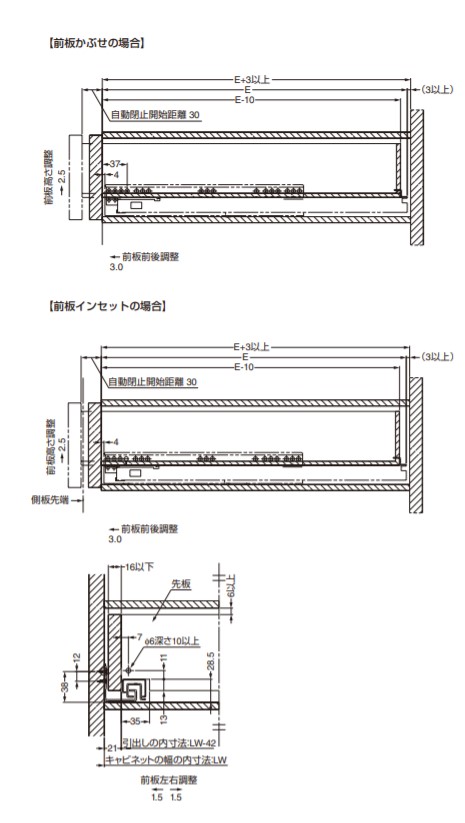

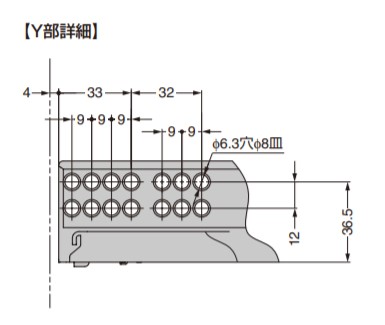

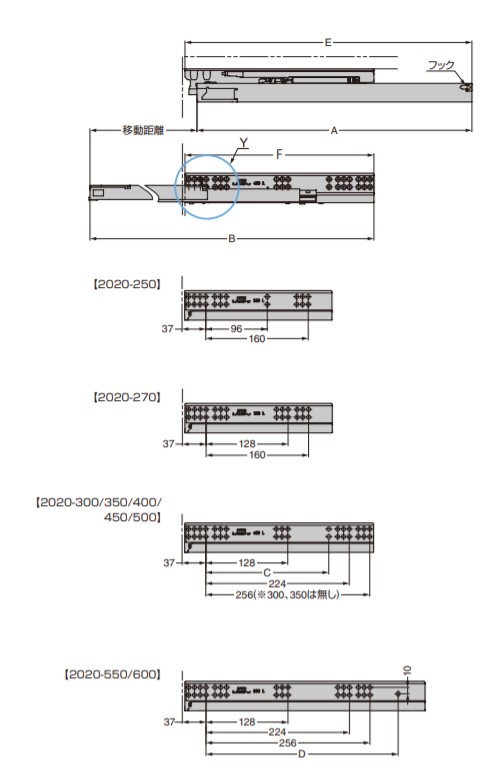

【サイズ】
移動距離：A：B：C：D：E：F
563：579：949：-：330：600：405

【耐荷重N】392 /ペア

【耐荷重kgf】40 /ペア

【重量】2800g /ペア

【注文コード】190-032-442
【品番】2020-600

表面処理レール：亜鉛めっき

本品は1セット（2本）単位での販売です。ご注文数「1」で1セットです。

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
