SUGATSUNE スガツネ工業ステンレス鋼製スライドレール 5302S 重量用レール長さ：移動距離：A：B：C：D：E：F： 190-112-735 5302S-550 | 建築金物家具金物部品金具金物部品交換スライドレール重量用取付金具完全引き出しチェストデスクタンス家具 DIY 3段引

Pontaパス特典

サンキュー配送

20,570円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

※image photo

●インナーメンバーを完全に引き出せる3段引のスライドレールです。
●レール全閉時にその状態を簡易的に保持します。

【注意】
●本製品は一部、樹脂部品を使用しています。
●取付ねじ（皿ねじ）は、頭部がレールよりはみ出ます。加工図のように取付部を皿加工してください。
【推奨ねじ】
●呼び5皿タッピンねじ、またはM5皿小ねじ

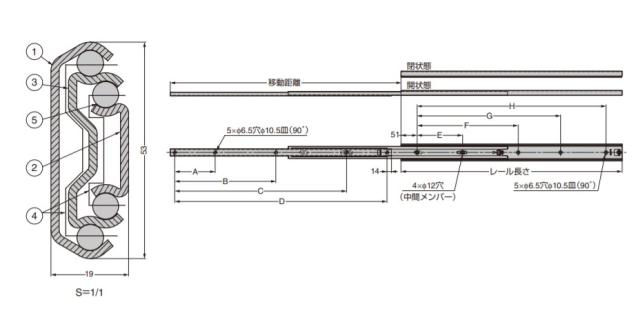

【取付加工図】
アウターメンバー・インナーメンバー両側共に同じ

【材料】
(1)アウターメンバー：ステンレス鋼（SUS304）
(2)インナーメンバー：ステンレス鋼（SUS304）
(3)中間メンバー：ステンレス鋼（SUS304）
(4)リテーナー：ステンレス鋼（SUS304）
(5)ボール：ステンレス鋼（SUS304）

【仕上】
(1)アウターメンバー：素地
(2)インナーメンバー：素地
(3)中間メンバー：素地
(4)リテーナー：素地
(5)ボール：-

【サイズ】
レール長さ：移動距離：A：B：C：D：E：F：G：H
550：580：192：320：512：-：112：288：448：-

【耐荷重N】843 /ペア

【耐荷重kgf】86 /ペア

【重量】1570g /本

【注文コード】190-112-735
【品番】5302S-550

本品は1セット（2本）単位での販売です。ご注文数「1」で1セットです。

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
