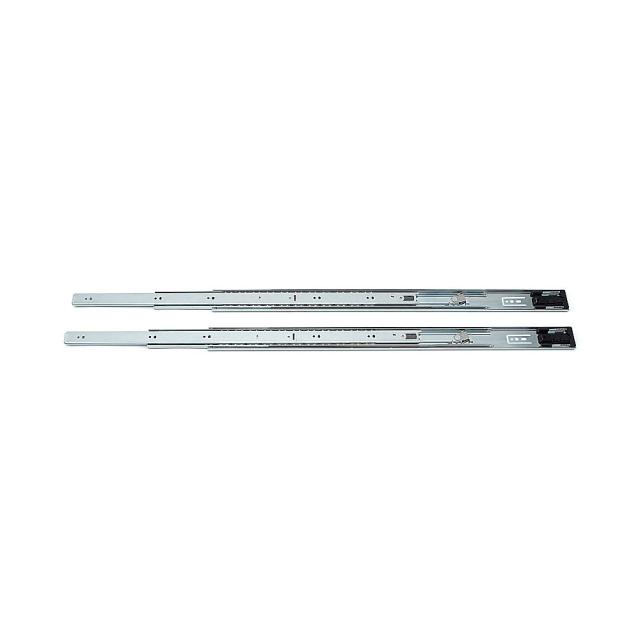

SUGATSUNE スガツネ工業スライドレール 4638 プッシュオープン機構付 PAT 190-012-474 4638-26 | 建築金物家具金物部品金具金物部品交換スライドレールプッシュオープン取付金具引き出しチェスト家具 DIY 3段引横付け

Pontaパス特典

サンキュー配送

10,952円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

※image photo

●インナーメンバーを完全に引き出せる3段引のスライドレールです。

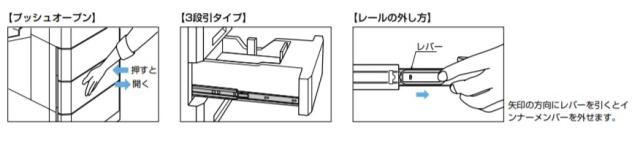

●前板を押すだけで引き出しが開きます。そのためハンドルやつまみが不要で、フラットなデザインのキャビネットに仕上がります。
●プッシュ量が少なく荷物などで両手がふさがっている時でも肘などで前板を少し押すと引き出しが簡単に開きます。
●レバー操作でインナーメンバーを取り外せます。
●レール全開時にその状態を簡易的に保持します。前板を押すことで解除します。
●中間レールとインナーメンバーが順序よく開閉するシーケンシャル機構付です。

【注意】
●引き出しが閉じているとき、前板が押されると不意に引き出しが開く場合があります。
●強い衝撃を与えないでください。不意に引き出しが開く場合があります。
●閉じた状態で引き出しを強く引っ張らないでください。レールが破損する場合があります。
●プッシュオープン機構は、前板中央部を押して操作してください。
【推奨ねじ】
●M4丸小ねじ、呼び4かM4のバインドねじ、呼び4かM4のトラスねじのいずれかをご使用ください。

【レールの外し方】
矢印の方向にレバーを引くとインナーメンバーを外せます。

【材料】
(1)アウターメンバー：鋼
(2)中間メンバー：鋼
(3)インナーメンバー：鋼
(4)リテーナー：鋼
(11)ボール：鋼

【仕上】
(1)アウターメンバー：光沢クロメート処理
(2)中間メンバー：光沢クロメート処理
(3)インナーメンバー：光沢クロメート処理
(4)リテーナー：光沢クロメート処理
(5)ボール：-

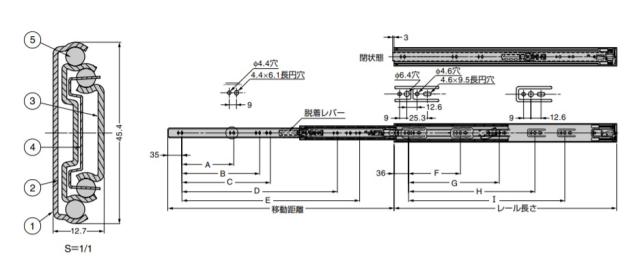

【サイズ】
レール長さ：移動距離：A：B：C：D：E：F：G：H：I
650：660：128：224：-：416：512：128：-：352：512

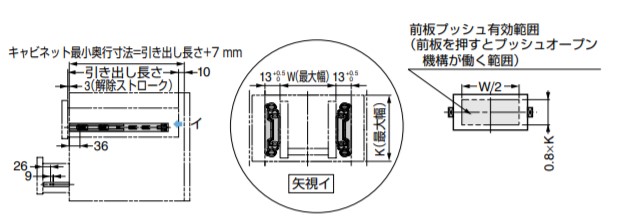

引出最大寸法W：850
引出最大寸法Ｋ：405

【耐荷重N】304 /ペア

【耐荷重kgf】31 /ペア

【重量】1840g /ペア

【注文コード】190-012-474
【品番】4638-26

本品は1セット（2本）単位での販売です。ご注文数「1」で1セットです。

[ 輸入 ] このマークの製品は輸入品のため「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
