SUGATSUNE スガツネ工業アルミ合金製ミニスライドレール ARW2-16 29.1g /本 190-012-580 ARW2-16-150 | 建築金物家具金物部品金具金物部品交換引戸金物ミニスライドレール取付金具 3/4スライド引き出しチェスト家具 DIY 2段引

Pontaパス特典

サンキュー配送

1,567円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

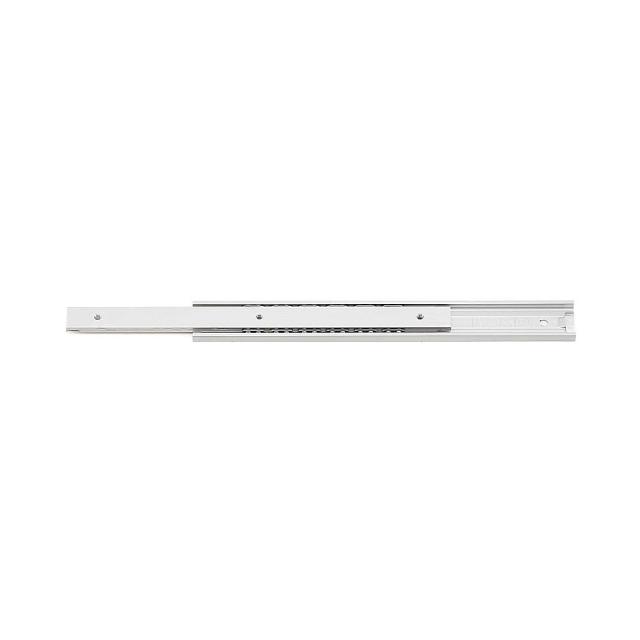

※image photo

●3/4スライド、2段引、両トラベルのスライドレールです。
●高さ寸法が16mmと小さく、たわみの少ない設計のため、さまざまな場所に使用できます。
●アウターメンバーとインナーメンバーがアルミニウム合金の押出し材のため、軽量です。

【注意】
●耐荷重は、取り付け方（垂直・水平）により変わります。表をご覧下さい。
●各レール、リテーナーの抜け止めに強い衝撃を与えないよう、別途ストッパーを設けてください。
【推奨ねじ】
●アウターメンバー用：M2.5低頭ねじ
●インナーメンバー用：M2.5小ねじ

【材料】
(1)アウターメンバー：アルミニウム合金
(2)インナーメンバー：アルミニウム合金
(3)リテーナー：鋼（SECC）
(4)スチールボール：鋼（SWCH）

【仕上】
(1)アウターメンバー：シルバーアルマイト処理
(2)インナーメンバー：シルバーアルマイト処理
(3)リテーナー：（亜鉛めっき鋼板）
(4)スチールボール：-

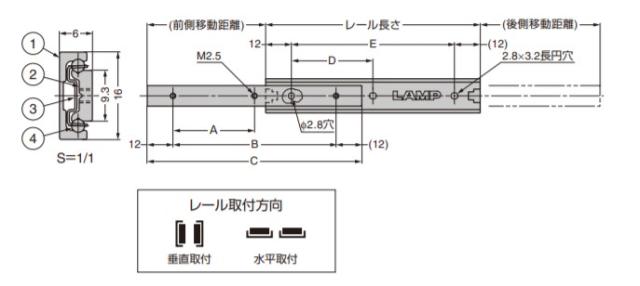

【サイズ】
レール長さ：移動距離/前側：移動距離/後側：A：B：C：D：E
150：79：79：63：126：150：63：126

【耐荷重N】垂直取付：69 /ペア
水平取付：30 /ペア

【耐荷重kgf】垂直取付：7 /ペア
水平取付：3.1 /ペア

【重量】29.1g /本

【注文コード】190-012-580
【品番】ARW2-16-150

本品は1本単位での販売です。ご注文数「1」で1本です。

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
