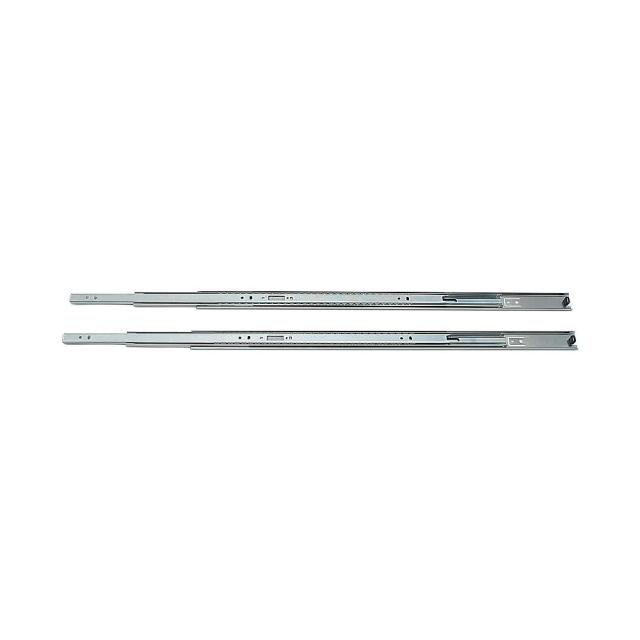

SUGATSUNE スガツネ工業 スライドレール 3618 レール長さ:移動距離:C:D:E 700:700:288:288:224:352:544 190-111-181 3618-700
3,350円(税込)
配送情報
お届け予定日:0〜5営業日以内に発送(休業日除く)
※一部地域・離島につきましては、表示のお届け予定日期間内にお届けできない場合があります。還元予定
ポイント還元0P(1%)
ロットナンバー
606591071
商品説明
※image photo |
●レール長さ150mmタイプが新しく加わりました。 ●インナーメンバーを完全に引き出せる3段引きのスライドレールです。 ●レールを全閉にした時、閉じた状態を保持する簡易的なキャッチ機能付きです。 ●レバー操作でインナーメンバーを取り外せます。 ●脱着レバーは左右兼用です。 【推奨ねじ】 ●M4バインドねじ 【注意】 ●取り付けに際しては、インナーメンバー先端部が前板などで隠れるように加工してください。(取付仕様図参照) 【レールの外し方】 矢印の方向にレバーを引くとインナーメンバーが外れます。 【材料】 (1)アウターメンバー:鋼 (2)インナーメンバー:鋼 (3)中間メンバー:鋼 (4)リテーナー:鋼 (5)スチールボール:鋼 【仕上】 (1)アウターメンバー:光沢クロメート処理、電着塗装/ブラック (2)インナーメンバー:光沢クロメート処理、電着塗装/ブラック (3)中間メンバー:光沢クロメート処理、電着塗装/ブラック (4)リテーナー:(亜鉛めっき鋼板) (5)スチールボール:- 【サイズ】 レール長さ:移動距離:A:B:C:D:E 700:700:288:288:224:352:544 【耐荷重N】147 /ペア 【耐荷重kgf】15 /ペア 【重量】1680g /ペア 【注文コード】190-111-181 【品番】3618-700 本品は1本単位での販売です。ご注文数「1」で1本です。 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。 ※画像はイメージです。 ※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。 カテゴリー |
【推奨ねじ】
M4バインドねじ
【注意】
取り付けに際しては、インナーメンバー先端部が前板などで隠れるように加工してください。(取付仕様図参照)

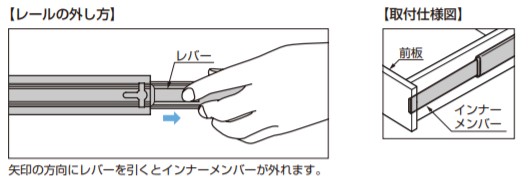

【レールの外し方】
矢印の方向にレバーを引くとインナーメンバーが外れます。
【仕上】
(1)アウターメンバー:光沢クロメート処理、電着塗装/ブラック
(2)インナーメンバー:光沢クロメート処理、電着塗装/ブラック
(3)中間メンバー:光沢クロメート処理、電着塗装/ブラック
(4)リテーナー:(亜鉛めっき鋼板)
(5)スチールボール:-

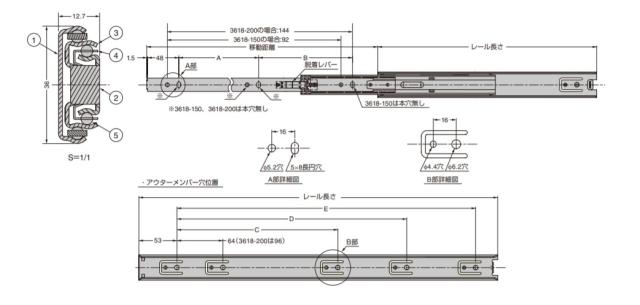

【サイズ】
レール長さ:移動距離:A:B:C:D:E
700:700:288:288:224:352:544
【耐荷重N】147 /ペア
【耐荷重kgf】15 /ペア
【重量】1680g /ペア
【注文コード】190-111-181
【品番】3618-700
本品は1本単位での販売です。ご注文数「1」で1本です。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
カテゴリー
M4バインドねじ
【注意】
取り付けに際しては、インナーメンバー先端部が前板などで隠れるように加工してください。(取付仕様図参照)
【レールの外し方】
矢印の方向にレバーを引くとインナーメンバーが外れます。
【仕上】
(1)アウターメンバー:光沢クロメート処理、電着塗装/ブラック
(2)インナーメンバー:光沢クロメート処理、電着塗装/ブラック
(3)中間メンバー:光沢クロメート処理、電着塗装/ブラック
(4)リテーナー:(亜鉛めっき鋼板)
(5)スチールボール:-
【サイズ】
レール長さ:移動距離:A:B:C:D:E
700:700:288:288:224:352:544
【耐荷重N】147 /ペア
【耐荷重kgf】15 /ペア
【重量】1680g /ペア
【注文コード】190-111-181
【品番】3618-700
本品は1本単位での販売です。ご注文数「1」で1本です。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
カテゴリー
