商品説明

※image photo

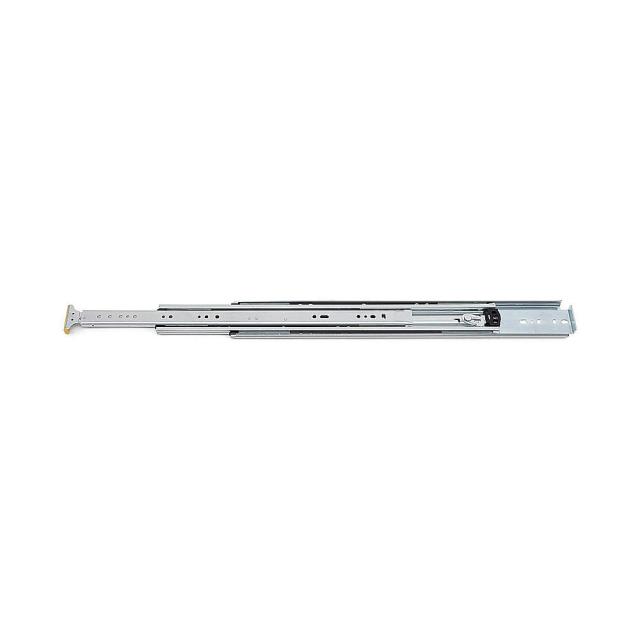

●インナーメンバーを完全に引き出せる3段引のスライドレールです。
●レール全閉時と全開時にロックします。（ロックイン・ロックアウト機構）
●ロックの解除は、開時はレバーを引き、閉時はレバーを押すだけのワンアクションです。引き出しを出し入れするのと同方向の動作でロックが解除できるため、操作が簡単です。
●レール本体とレバーのすき間が大きく、手袋をはめていてもレバーがつかみやすい設計です。

【推奨ねじ】
●インナーメンバーφ6.6穴
十字穴付皿小ねじM6（板金用）/十字穴付皿タッピンねじ呼び5.5（木工用）
●インナーメンバーφ5.1穴
十字穴付皿小ねじM5（板金用）/十字穴付皿タッピンねじ呼び4.8（木工用）
●アウターメンバーφ6.6穴
十字穴付なべ小ねじM6（板金用）/十字穴付なべタッピンねじ呼び6（木工用）
●アウターメンバーφ5.1穴
十字穴付なべ小ねじM5（板金用）/十字穴付なべタッピンねじ呼び4.8（木工用）

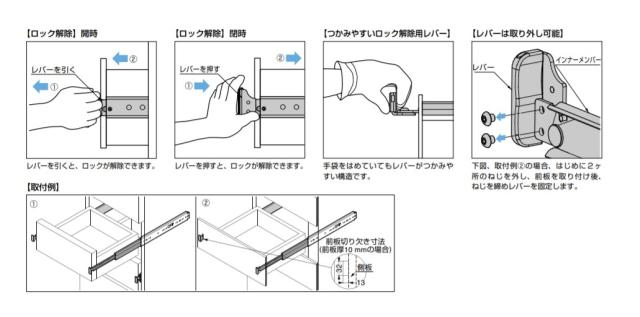

【ロック解除】開時
レバーを引くと、ロックが解除できます。

【ロック解除】閉時
レバーを押すと、ロックが解除できます。

【つかみやすいロック解除用レバー】
手袋をはめていてもレバーがつかみやすい構造です。

【レバーは取り外し可能】
下図、取付例?の場合、はじめに２ヶ所のねじを外し、前板を取り付け後、ねじを締めレバーを固定します。

【材料】
(1)アウターメンバー：鋼
(2)中間メンバー：鋼
(3)インナーメンバー：鋼
(4)リテーナー：樹脂
(5)スチールボール：鋼

【色】
(1)アウターメンバー：-
(2)中間メンバー：-
(3)インナーメンバー：-
(4)リテーナー：ブラック
(5)スチールボール：-

【仕上】
(1)アウターメンバー：光沢クロメート処理
(2)中間メンバー：光沢クロメート処理
(3)インナーメンバー：光沢クロメート処理
(4)リテーナー：-
(5)スチールボール：-

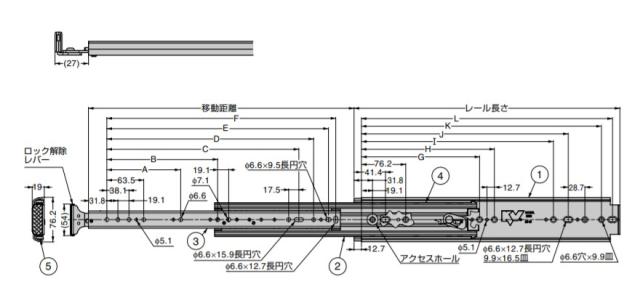

【サイズ】
レール長さ：移動距離：A：B：C：D：E：F：G：H：I：J：K：L
610：610：127：190.5：398.5：458.7：484.1：503.2：-：-：-：508：565.2：584.2

【耐荷重N】1764 /ペア

【耐荷重kgf】180 /ペア

【重量】3080g /本

【注文コード】190-022-527
【品番】8908-24

本品は1本単位での販売です。ご注文数「1」で1本です。

[ 輸入 ] このマークの製品は輸入品のため「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
