SUGATSUNE スガツネ工業ステンレス鋼製スライドレール ESR4670 セルフ＆ソフトクロージング機構付 190-033-965 ESR4670-14 | 建築金物家具金物部品金具金物部品交換スライドレールソフトクローズ静かゆっくり閉まるステンレス銅取付金具引き出し

Pontaパス特典

サンキュー配送

14,754円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

※image photo

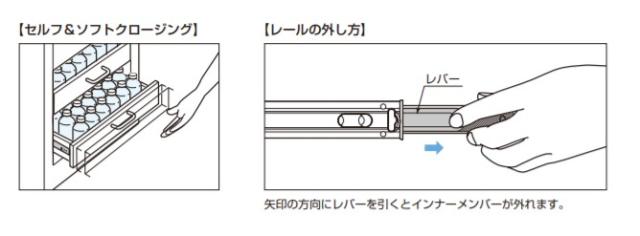

●インナーメンバーを完全に引き出せる3段引のスライドレールです。
●セルフ＆ソフトクロージング機構が作動する位置は、レール長さ350mmまでは引き出しが完全に閉じる20mm手前で、レール長さ400mm以上は36mmです。
●レバー操作でインナーメンバーを取り外せます。
●引き出しの最大幅は、レール長さ＋200mmです。

【注意】
●本製品は一部、樹脂部品を使用しています。
●ソフトクロージング機構が作動しているときに、強い力で押し込まないでください。オイル漏れの原因になります。
【推奨ねじ】
●板金用取付ねじ：M4小ねじ（皿頭以外）
●木板用取付ねじ：呼び4タッピンねじ（皿頭以外）

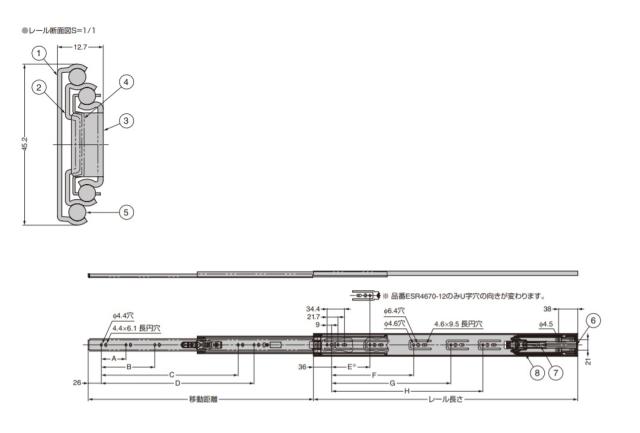

【材料】
(1)アウターメンバー：ステンレス鋼（SUS304）
(2)中間メンバー：ステンレス鋼（SUS304）
(3)インナーメンバー：ステンレス鋼（SUS304）
(4)リテーナー：ステンレス鋼（SUS304）
(5)ボール：ステンレス鋼（SUS304）
(6)ダンパーケース：ポリアセタール（POM）
(7)シャフト：ステンレス鋼（SUS303）
(8)スプリング：ステンレス鋼（SUS304）

【サイズ】
レール長さ：移動距離：A：B：C：D：E：F：G：H
350：340：-：-：-：224：151：-：-：-

【耐荷重N】157 /ペア

【耐荷重kgf】16 /ペア

【重量】930g /ペア

【注文コード】190-033-965
【品番】ESR4670-14

本品は1セット（2本）単位での販売です。ご注文数「1」で1セットです。

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
