●ラプコン機構により、下開き扉がゆっくりと静かに開くステーです。
●木口面にユニットを合わせてねじ止めするだけで簡単に施工できます。(一軸丁番、ドロップ丁番の場合)
●座金もテンプレートで簡単に位置出しできます。
●扉を閉じる際は、ダンパーの抵抗がなくなりアシストも働くため、軽く操作できます。（機種M・Hのみ）
●キャビネット底面に取り付けるため、従来のステーよりも高さ方向のデッドスペースを少なくできます。

【仕様】
●使用温度：0℃〜40℃
【付属品】

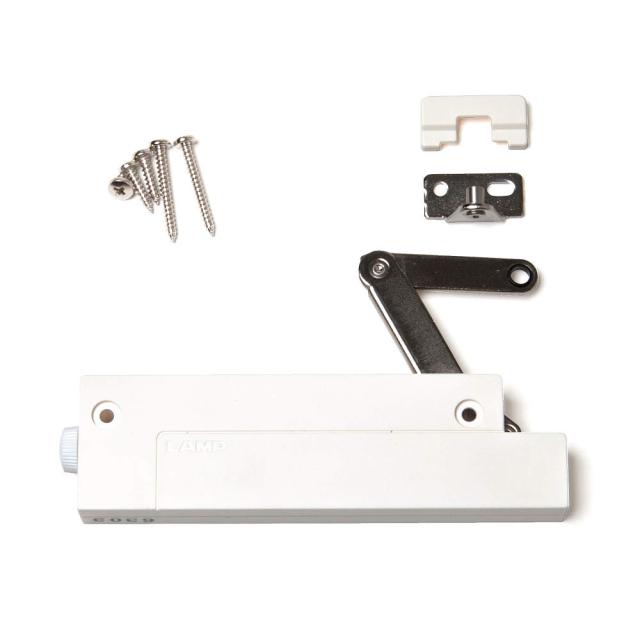

●取付座金
●座金カバー
●バインド小ねじM4×4（本体・座金連結用）
●十字穴付バインドタッピンねじ3.5×30（本体取付用）
●十字穴付バインドタッピンねじ3.5×15（座金取付用）
【注意】
●閉じた際のキャッチ機能はありません。別途キャッチをご用意ください。
●インセットの扉には取付できません。
●開いた扉面に物を置いたり、扉面上で作業などを行う場合は、本ステー以外に扉を支える支柱、または補強材が必要です。

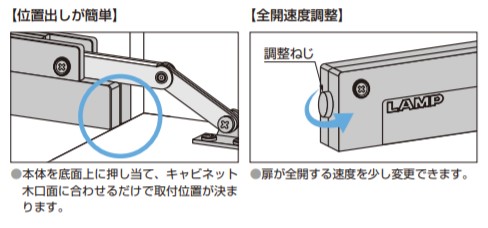

【位置出しが簡単】
●本体を底面上に押し当て、キャビネット木口面に合わせるだけで取付位置が決まります。
【全開速度調整】
●扉が全開する速度を少し変更できます。

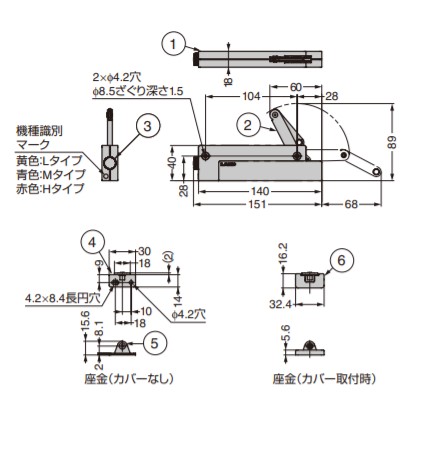

【取付図（木扉用）】下開き90°右付の例。左付は対称取付となります。
扉の開き方向にソフトダウンします。本図は一軸丁番（平丁番）、もしくはドロップ丁番使用時の取付例です。

【座金（付属）の取付位置】矢視ア（取付図参照）
付属のテンプレートで簡単に位置出しできます。

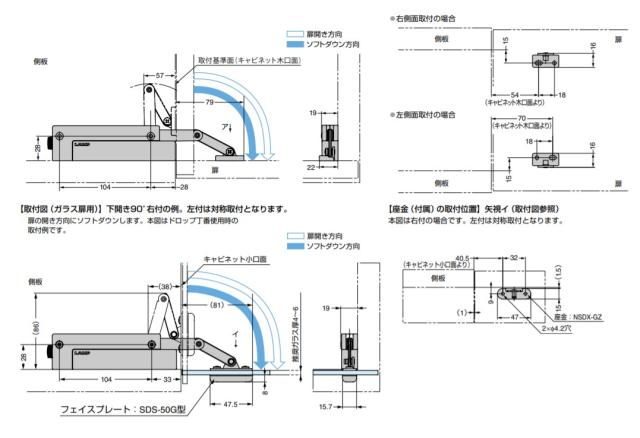

【取付図（ガラス扉用）】下開き90°右付の例。左付は対称取付となります。
扉の開き方向にソフトダウンします。本図はドロップ丁番使用時の取付例です。

【座金（付属）の取付位置】矢視イ（取付図参照）
本図は右付の場合です。左付は対称取付となります。

【ガラス扉用別売品】
●ガラス扉用ドロップ丁番SDH-G型
●フェイスプレートSDH-FP型
●SDS・ガラス扉用フェイスプレート、スペーサーSDS-50G型
●NSDX用ワンタッチ取付座金NSDX-GZ

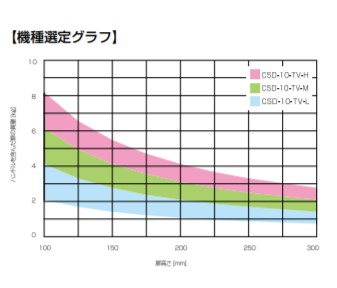

【ステーの選定】
●扉の最大モーメントに応じて3機種の中から選べます。
扉の最大モーメント（N・m）＝扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）
●2本使いの場合は、上記モーメントの2倍まで対応できます。

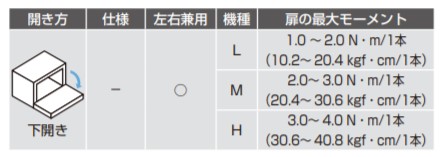

扉の最大モーメントN・m機種必要数
1.0〜2.0：L：1本
2.0〜3.0：M：1本
3.0〜4.0：H：1本

【材料】
(1)本体：PC/ABS樹脂
(2)アーム：鋼（SPCC）
(3)調整ねじ：鋼＋樹脂
(4)座金：鋼（SPCC）
(5)座金軸：ステンレス鋼
(6)座金カバーABS樹脂

【色】
ホワイト

?本体：ホワイト、ブラック
?アーム：-
?調整ねじ：ホワイト、ブラック
?座金：-
?座金軸：-
?座金カバー：ホワイト、ブラック

【仕上】
(1)本体：-
(2)アーム：ニッケルめっき
(3)調整ねじ：-
(4)座金：ニッケルめっき
(5)座金軸：素地
(6)座金カバー：-

【機種】H

【扉の最大モーメントN・m/1本】3.0〜 4.0

【扉の最大モーメントkgf/1本】30.6〜 40.8

【重量】130g

【注文コード】180-033-211
【品番】CSD-10-TV-H-WT

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
