SUGATSUNE スガツネ工業ステンレス鋼製重量用多段階フラップステー LBTS-450 左用 820g 180-109-405 LBTS-450L | 建築金物家具金物部品金具金物多段階フラップステー伸縮式ステーステンレス銅重量扉取付金具扉金物扉部品収納上開き扉

Pontaパス特典

サンキュー配送

13,090円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

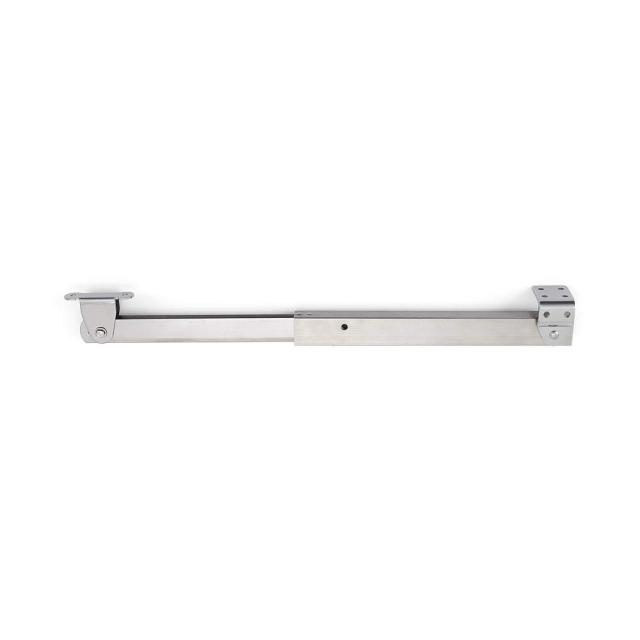

※image photo

●ラチェット機構のストッパーにより、扉を開けながら段階的に保持できるステーです。
保持段数：LBTS-350…4段、LBTS-450…6段

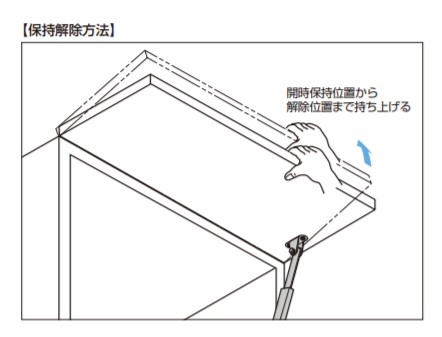

●扉を開時保持位置から解除位置まで持ち上げてストッパーを解除します。保持段数の途中から閉める際は、一度解除位置まで持ち上げてください。
●閉扉時、可動ステー端末部はステー本体内に納まるためキャビネット内部が有効に使えます。
●作動の安全性を確保するために、ピンなどをロック穴に通してステーを開時保持位置（最大角度）でロックできます。

【注意】

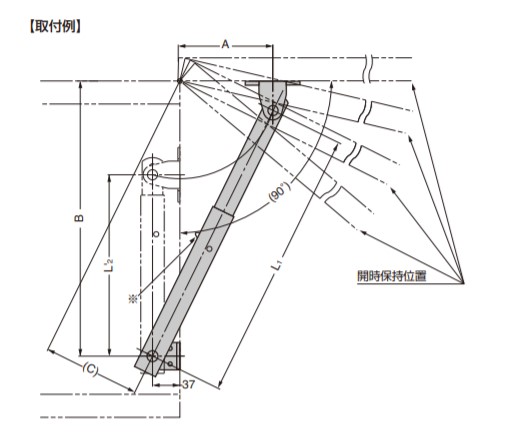

●扉高さ・扉開き角度に応じて、ブラケットの位置を適宜に決められますが、この場合、取付例のL’2寸法はLBTS-350が234〜242mm、LBTS450が284〜292mmの範囲内となるようにブラケット位置を決めてください。
（範囲外では丁番やステーを破損したり、伸長時にストッパーが作動しない場合があります。）
●扉を開けたときに、ステーのローターが本体より露出している側を上向きにして取り付けてください。下向きの場合には、ローターがうまく作動しないことがあります。
●扉1枚に対して1本使いでご使用ください。2本使いで使用すると、左右の作動が同調しない場合があります。

【仕様】
左用

【材料】
(1)外パイプ：ステンレス鋼（SUS304）
(2)アーム：ステンレス鋼（SUS304）
(3)アームブラケット：ステンレス鋼（SUS304）
(4)外パイプブラケット：ステンレス鋼（SUS304）

【仕上】
(1)外パイプ：ヘアライン仕上
(2)アーム：ヘアライン仕上
(3)アームブラケット：光沢バレル研磨
(4)外パイプブラケット：光沢バレル研磨

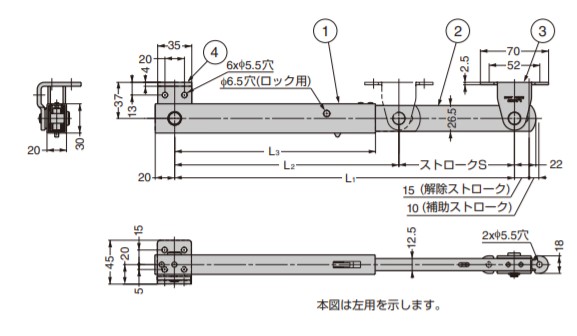

【サイズ】
L1：L2：L3：S：A：B：C
450：280：256：170：155：442：155.5

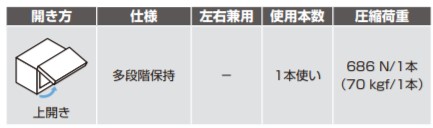

【耐荷重N】圧縮荷重N/1本：686

【耐荷重kgf】圧縮荷重kgf/1本：70

【重量】820g

【注文コード】180-109-405
【品番】LBTS-450L

保持段数：6

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
