SUGATSUNE スガツネ工業ステンレス鋼製重量扉用フラップステー LB-200A 圧縮荷重N/1本：294 180-014-929 LB-200A | 建築金物家具金物部品金具金物フラップステー伸縮式ステーステンレス銅重量扉取付金具扉金物扉部品収納家具上開き扉

Pontaパス特典

サンキュー配送

5,406円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

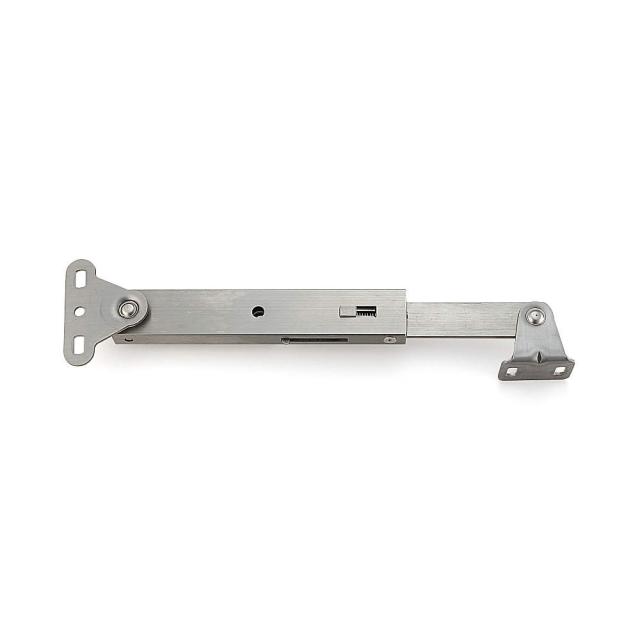

※image photo

※取付条件によっては上蓋にも使用できます。詳しくは下図をご確認ください。
●扉を開状態で保持するステーです。開時保持位置から全開位置まで扉を持ち上げると解除します。
●閉扉時、可動ステー端末部はステー本体内に納まるためキャビネット内部が有効に使えます。
●作動の安全性を確保するために、ドライバーやピンなどをロック穴に通してステーをロックできます。

【注意】
●扉高さ・扉開き角度に応じて、ブラケットの位置を適宜に決められますが、この場合、取付例のL’2寸法は下図のL2寸法より大きくなるようにブラケットの位置を決めてください。
（小さい場合は丁番やステーを破損する場合があります。）
●保持状態の解除は扉を支えながら行ってください。

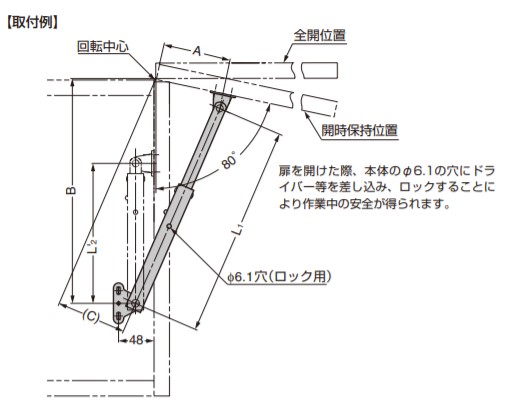

【取付例】
扉を開けた際、本体のφ6.1の穴にドライバー等を差し込み、ロックすることにより作業中の安全が得られます。

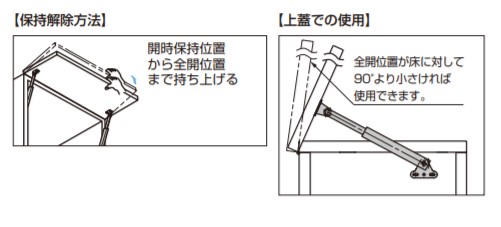

【保持解除方法】
開時保持位置から全開位置まで持ち上げる

【上蓋での使用】
全開位置が床に対して90°より小さければ使用できます。

【材料】
(1)本体：ステンレス鋼（SUS304）
(2)ステーアーム：ステンレス鋼（SUS304）
(3)トップブラケット：ステンレス鋼（SUS304）
(4)ボトムブラケット：ステンレス鋼（SUS304）

【仕上】
(1)本体：ヘアライン仕上
(2)ステーアーム：ヘアライン仕上
(3)トップブラケット：ヘアライン仕上
(4)ボトムブラケット：ヘアライン仕上

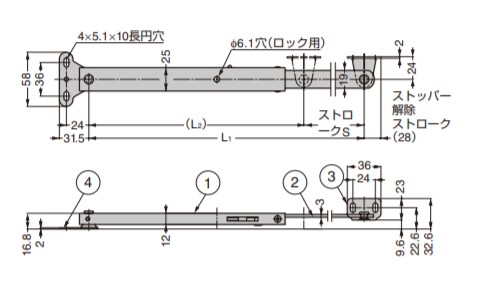

【サイズ】
L1：L2：S：A：B：C
200：155：45：56：219：59.7

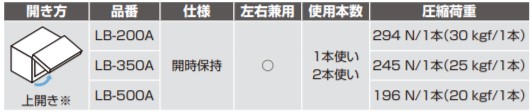

【耐荷重N】圧縮荷重N/1本：294

【耐荷重kgf】圧縮荷重kgf/1本：30

【注文コード】180-014-929
【品番】LB-200A

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
