SUGATSUNE スガツネ工業ステンレス鋼製フラップステー LB-215型 180-100-112 LB-215B | 建築金物家具金物部品金具金物フラップステー伸縮式ステーステンレス銅取付金具扉金物扉部品収納家具家具部品上開き扉

Pontaパス特典

サンキュー配送

5,089円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

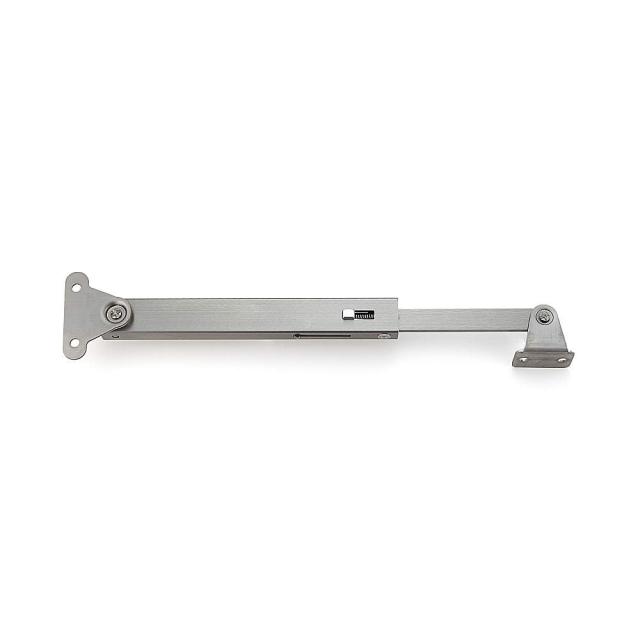

※image photo

※取付条件によっては上蓋にも使用できます。詳しくは下図をご確認ください。
●扉を開状態で保持するステーです。開時保持位置から全開位置まで扉を持ち上げると解除します。
●閉扉時、可動ステー端末部はステー本体内に納まるためキャビネット内部が有効に使えます。

【仕様】

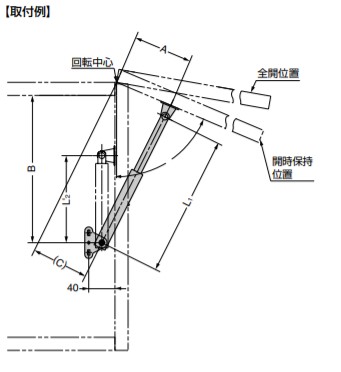

●扉高さ・扉開き角度に応じて、ブラケットの位置を適宜に決められますが、
この場合、取付例のL’2寸法は下図のL2寸法より大きくなるようにブラケット位置を決めてください。（小さい場合は丁番やステーを破損する場合があります。）
●保持状態の解除は扉を支えながら行ってください。

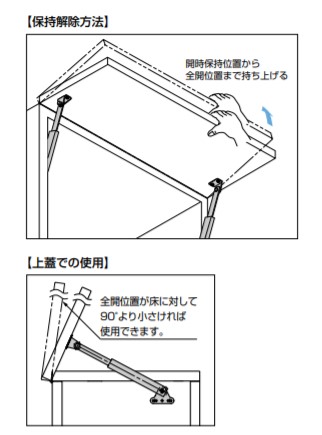

【保持解除方法】
開時保持位置から全開位置まで持ち上げる

【上蓋での使用】
全開位置が床に対して90°より小さければ使用できます。

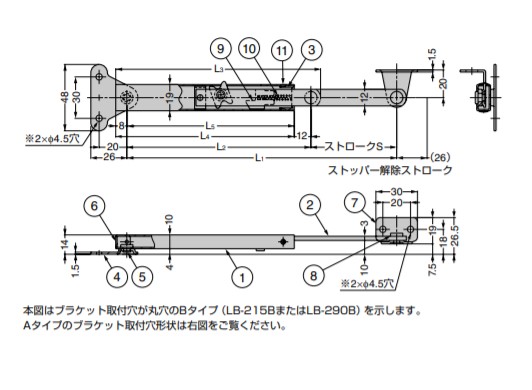

本図はブラケット取付穴が丸穴のBタイプ（LB-215BまたはLB-290B）を示します。

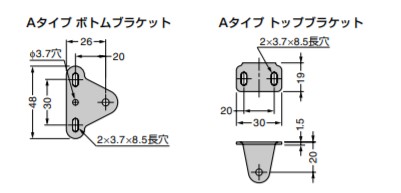

Aタイプのブラケット取付穴形状は右図をご覧ください。

【材料】
(1)本体：ステンレス鋼（SUS304）
(2)アーム：ステンレス鋼（SUS304）
(3)エンドキャップ：ステンレス鋼（SUS304）
(4)ボトムブラケット：ステンレス鋼（SUS304）
(5)ボトム軸：ステンレス鋼
(6)ボトムキャップ：ステンレス鋼（SUS304）
(7)トップブラケット：ステンレス鋼（SUS304）
(8)トップ軸：ステンレス鋼
(9)スライドピース：亜鉛合金（ZDC）
(10)ばね：ステンレス鋼（SUS304）
(9)ブラインドリベット：ステンレス鋼

【仕上】
(1)本体：ヘアライン仕上
(2)アーム：-
(3)エンドキャップ：ヘアライン仕上
(4)ボトムブラケット：ヘアライン仕上
(5)ボトム軸：-
(6)ボトムキャップ：ヘアライン仕上
(7)トップブラケット：ヘアライン仕上
(8)トップ軸：-
(9)スライドピース：-
(10)ばね：-
(11)ブラインドリベット：-

【サイズ】
L1：L2：L3：L4：L5：S：A：B：C：θ：適応扉高さ（参考概寸）
215：153：168：149：141：62：90：225：91.8：67°：260〜 350

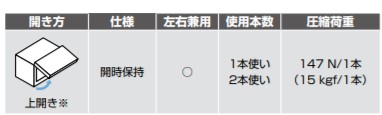

【耐荷重N】圧縮荷重N/1本：147

【耐荷重kgf】圧縮荷重kgf/1本：15

【注文コード】180-100-112
【品番】LB-215B

取付穴形状：丸穴

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
