SUGATSUNE スガツネ工業ステンレス鋼製スプリング式フラップステー LK-335 185g 180-100-046 LK-335 | 建築金物家具金物部品金具金物フラップステー伸縮式ステーステンレス銅取付金具扉金物扉部品収納家具上蓋上開き扉蓋扉

Pontaパス特典

サンキュー配送

5,512円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

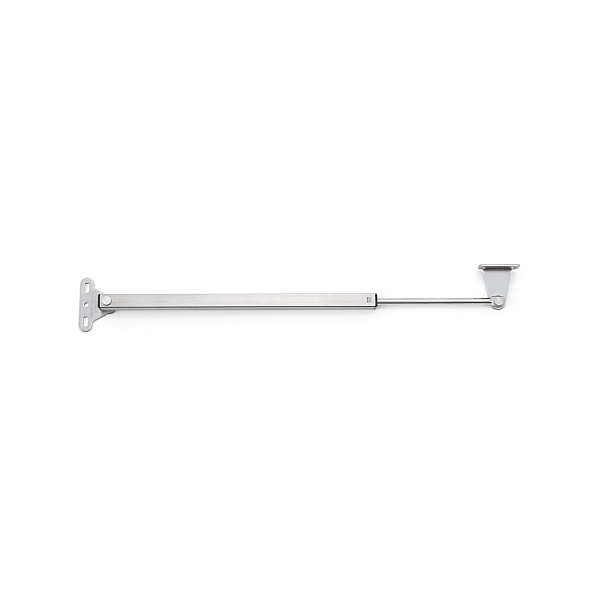

※image photo

●スプリングの作用により、開閉は所定位置で軽快に自動保持します。余分のストローク、余分の操作を必要としません。また開閉時のキャッチも不要です。
●閉扉時、可動ステー端末部はステー本体内に納まるためキャビネット内部が有効に使えます。

【注意】
●ステーが伸びきった角度よりもさらに開くことは、絶対にお止めください。
破損の原因となります。開き角度の少し手前で、ストッパーなどで扉の開きを規制してください。本製品は2本でご使用ください。（1本使い不可）

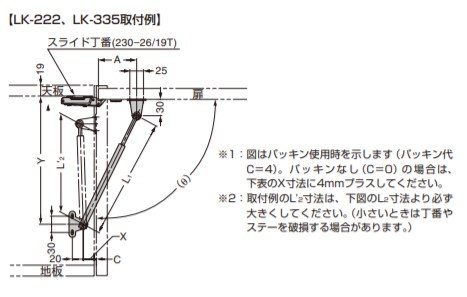

【LK-222、LK-335取付例】
※1：図はパッキン使用時を示します（パッキン代C＝4）。パッキンなし（C＝0）の場合は、下表のX寸法に4mmプラスしてください。
※2：取付例のL’2寸法は、下図のL2寸法より必ず大きくしてください。（小さいときは丁番やステーを破損する場合があります。）
品番：開き角度θ：L?：A：X：Y：扉質量kg
LK-222：90°：222：70：20：235：2.5以下
LK-222：85°：222：75：20：240：2.7以下
LK-222：75°：222：85：20：251：3.0以下
LK-335：90°：335：104：20：344：3.1以下
LK-335：85°：335：112：20：351：3.3以下
LK-335：75°：335：127：20：368：3.8以下
LK222：設定扉高さ350mm
LK335：設定扉高さ500mm

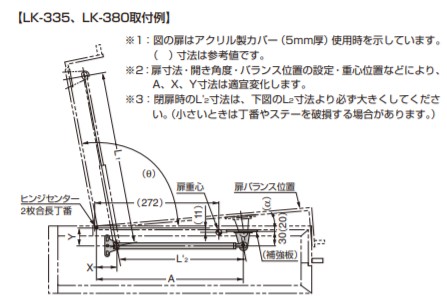

【LK-335、LK-380取付例】
※1：図の扉はアクリル製カバー（5mm厚）使用時を示しています。（）寸法は参考値です。
※2：扉寸法・開き角度・バランス位置の設定・重心位置などにより、A、X、Y寸法は適宜変化します。
※3：閉扉時のL’2寸法は、下図のL2寸法より必ず大きくしてください。（小さいときは丁番やステーを破損する場合があります。）
品番：開き角度θ：扉バランス角α：L?：A：X：Y：扉質量kg
LK-335：90°：0.5°：335：295：45：38：2.5
LK-335：90°：14°：335：295：45：38：3.0
LK-335：85°：12°：335：295：45：44：3.3
LK-380：110°：8°：380：330：40：36：2.5
LK-380：90°：3.5°：380：335：55：44：3.0
LK-380：90°：4°：380：320：41：59：4.0
LK-380：80°：7.5：380：335：56：60：4.3

【材料】
(1)本体：ステンレス鋼（SUS304）
(2)ステー：ステンレス鋼（SUS304）
(3)キャップ：ポリアミド（PA）
(4)トップブラケット：ステンレス鋼（SUS304）
(5)ボトムブラケット：ステンレス鋼（SUS304）
(6)軸：ステンレス鋼（SUS304）
—内蔵スプリング：ピアノ線

【色】
(1)本体：-
(2)ステー：-
(3)キャップ：ブラック
(4)トップブラケット：-
(5)ボトムブラケット：-
(6)軸：-
—内蔵スプリング：-

【仕上】
(1)本体：ヘアライン仕上
(2)ステー：研磨
(3)キャップ：-
(4)トップブラケット：ヘアライン仕上
(5)ボトムブラケット：ヘアライン仕上
(6)軸：-
—内蔵スプリング：有色クロメート処理

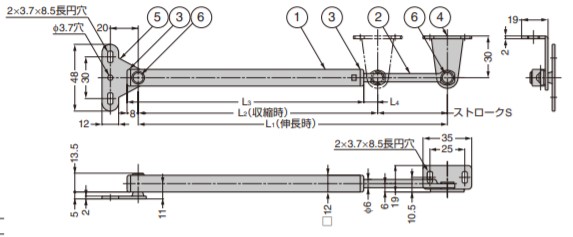

【サイズ】
L1：L2：L3：L4：S
335：250：238：20：85

【重量】185g

【注文コード】180-100-046
【品番】LK-335

ステー反力/1本伸長時N：37
ステー反力/1本伸長時kgf：3.8
ステー反力/1本収縮時N：83
ステー反力/1本収縮時kgf：8.5

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
