SUGATSUNE スガツネ工業ソフトダウンステー SDS-C301N型本体ホワイト 180-100-283 SDS-C301NW | 建築金物家具金物部品金具金物ラプコンソフトダウンステーダンパーキャッチ付取付金具扉金物扉部品収納家具上開き扉扉

Pontaパス特典

サンキュー配送

3,337円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

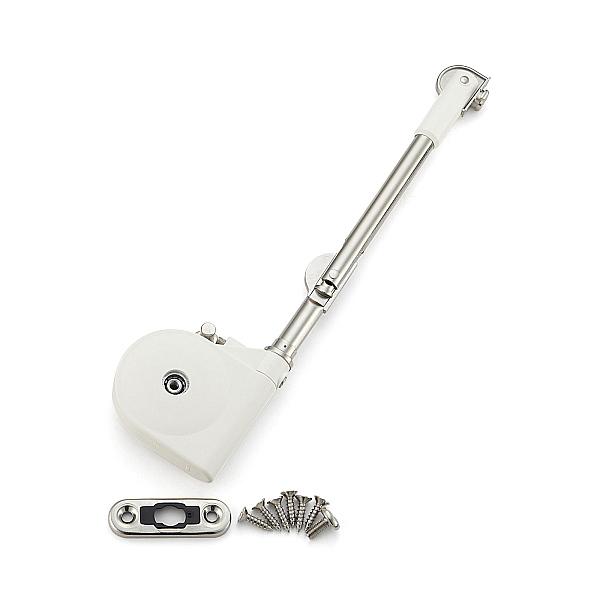

※image photo

●ラプコン機構により、上開き扉がゆっくりと静かに閉まるステーです。
●扉を最大に開いた状態および閉じた状態を保持するキャッチを組み込んでいます。

【仕様】
●使用温度：0℃〜40℃
【付属品】
●マウンティングプレートSDS-A
●十字穴付皿タッピンねじ3.5×14
【注意】
●吊元丁番は木扉・板金扉の場合は平丁番、またはスライド丁番360-26-19T、230-26/19Tを、ガラス扉の場合はスライド丁番G230-32/19Tをご使用ください。

【ステーの選定】
●扉の最大モーメントが下表の範囲内であれば使用できます。
扉の最大モーメント（N・m）＝扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）
扉の最大モーメントN・m：必要数
3.92〜6.86：1本
7.84〜13.72：2本

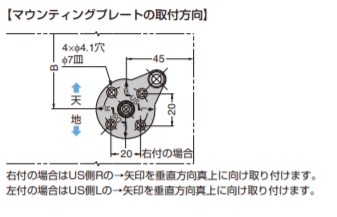

【マウンティングプレートの取付方向】
右付の場合はUS側Rの→矢印を垂直方向真上に向け取り付けます。
左付の場合はUS側Lの→矢印を垂直方向真上に向け取り付けます。

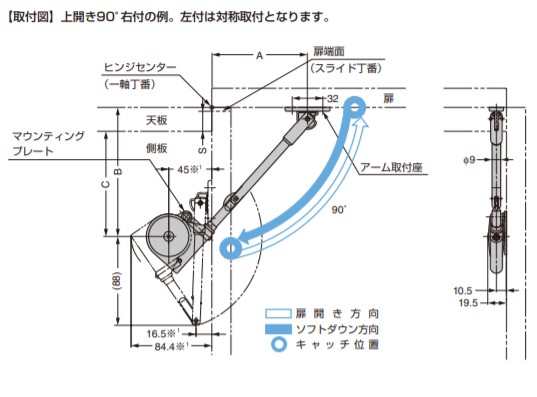

かぶせ：吊元丁番：A：B：C
全かぶせ：一軸丁番（平丁番）：100：135：—
全かぶせ：スライド丁番360-26-19T：108：—：143—S
全かぶせ：スライド丁番230-26/19T：108：—：143—S
インセット：一軸丁番（平丁番）：97※2：132※2：—
※2扉厚20mmの場合の値です。
●S寸法は扉吊元のかぶせ量です。
●吊元丁番の種類により、取付寸法が異なります。取付寸法（A、B、C）の基準は一軸丁番（平丁番）の場合はヒンジセンター、スライド丁番の場合は扉端面です。
●※1寸法の基準は扉の裏面です。

【材料】
ABS樹脂/鋼

【色】
ホワイト

【仕上】
ニッケルめっき

【扉の最大モーメントN・m/1本】3.92〜 6.86

【扉の最大モーメントkgf/1本】40〜 70

【耐荷重kgf】165g

【注文コード】180-100-283
【品番】SDS-C301NW

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
