SUGATSUNE スガツネ工業スライドレール C2731FL デュアルフリップロックタイプ 190-111-762 C2731-35FL(L) | ACCURIDE アキュライド建築金物家具金物部品金具金物部品交換スライドレールデュアルフリップロック取付金具引き出しチェスト 3段引

Pontaパス特典

サンキュー配送

6,146円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

※image photo

●インナーメンバーを完全に引き出せる3段引のスライドレールです。
●全開時と全閉時にロックします。
●ロック解除レバーが手元側にあり、操作がしやすく、安全です。(指を挟みづらいです。)
●レール長さが同じであれば、スライドレールC2731と併用できます。

【注意】

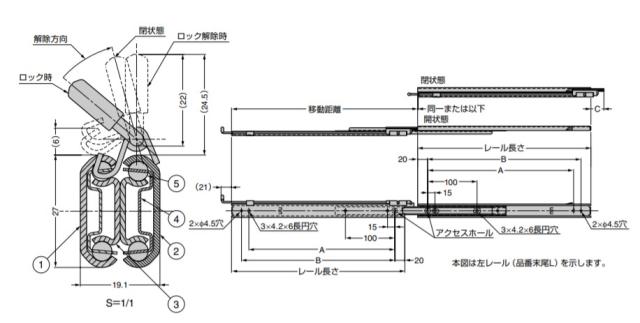

●下図は左レールを示しますが、レバーの位置が下になるよう取り付ければ、右レールとしてもご使用できます（左図使用例参照）。
●取り付ける際は、レバー操作のできるスペースを確保してください。
【推奨ねじ】
●M4バインド、M3バインド、M3トラス、十字穴付タッピンねじ呼び3.5のいずれかをご使用ください。

写真は右レール（品番末尾R）です。

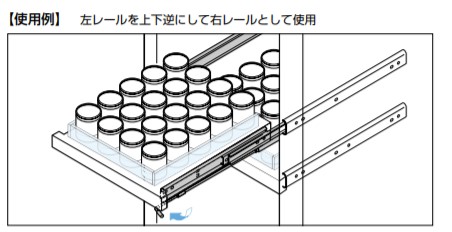

【使用例】
左レールを上下逆にして右レールとして使用

【材料】
(1)アウターメンバー：鋼（SPCC）
(2)インナーメンバー：鋼（SPCC）
(3)中間メンバー：鋼（SPCC）
(4)リテーナー：鋼（SECC）
(5)スチールボール：鋼（SWCH）

【仕上】
(1)アウターメンバー：光沢クロメート処理（三価）
(2)インナーメンバー：光沢クロメート処理（三価）
(3)中間メンバー：光沢クロメート処理（三価）
(4)リテーナー：（亜鉛めっき鋼板）
(5)スチールボール：-

【サイズ】
レール長さ：移動距離：A：B：C
350：376：295：310：28.9

【耐荷重N】333 /ペア

【耐荷重kgf】34 /ペア

【重量】610g /本

【注文コード】190-111-762
【品番】C2731-35FL(L)

本品は1本単位での販売です。ご注文数「1」で1本です。

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
