SUGATSUNE スガツネ工業 ラプコンステー SLU-ELAN型 PAT 用 連動バー 別売品 キャビネット幅内寸法※3：1456〜 1466 180-022-322 ELB-1380 | 建築金物 家具金物 部品 金具 金物 ラプコン ステー ダンパー 連動バー フリーストップ リフトアシスト 取付 扉部品 垂直上開き扉
Pontaパス特典
サンキュー配送
7,256円(税込)
0ポイント(1％)
商品説明
       |
| ※image photo |
 |
|

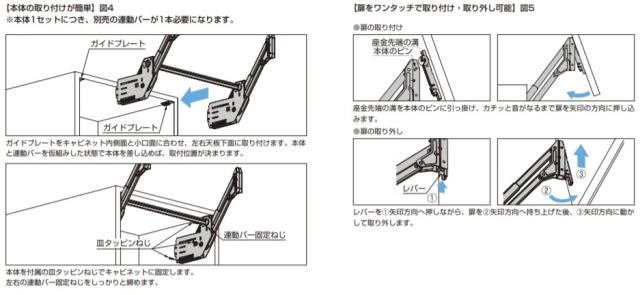

※扉質量にはハンドルを含めてください。 ●オリジナルメカニズム《ラプコン》の働きにより、扉の開閉動作をソフト&スムーズにコントロールします。 ・わずかな力で扉を開けられます（図1参照）。 ・任意の位置で扉を止められます（図2参照）。 ・扉が閉まる際は、手を離してもゆっくりと閉まり安全です（図3参照）。 ●どの位置にハンドルを取り付けても、スムーズに扉を開閉できます。 ●キャビネット天板下部に取り付けるため、従来のステーよりも高さ方向のデッドスペースが少なく、棚を取り付ける際もステーが邪魔になりません。 ●本体ユニットは簡単に取付位置が決まります（図4参照）。 ●座金はワンタッチで本体ユニットに取り付けできるため、施工が簡単・スピーディーです（図5参照）。 【仕様】 ●使用温度：0℃〜40℃ 【注意】 ●本体1セットにつき、別売の連動バーが1本必要になります。 ●本製品は必ず左右セットでご使用ください。 ●使用温度範囲外でのご使用はおやめください。発熱する電子レンジなどを収納するキャビネットには絶対に使用しないでください。 【付属品】 ●取付座金（2ヶ） ●ガイドプレート（2ヶ） ●十字穴付皿タッピンねじ3.5×38（6本）本体取付用 ●十字穴付バインドタッピンねじ3.5×15（6本）座金取付用 【別売品】 ●連動バーELB型 本体がコンパクトでデッドスペースが少なく、棚の取り付けでもステーが邪魔になりません。 【扉の動き】 ●リフトアシスト機能 わずかな力で扉を開けられます。 ●フリーストップ機能 任意の位置で扉を止められます。 ※作動範囲は扉サイズ・質量により、若干異なります。 ●ソフトクローズ機能 扉が閉まる際は、手を離してもゆっくりと閉まり安全です。 ※作動範囲は扉サイズ・質量により、若干異なります。 【本体の取り付けが簡単】図4 ※本体1セットにつき、別売の連動バーが1本必要になります。 ガイドプレートをキャビネット内側面と小口面に合わせ、左右天板下面に取り付けます。本体と連動バーを仮組みした状態で本体を差し込めば、取付位置が決まります。 本体を付属の皿タッピンねじでキャビネットに固定します。 左右の連動バー固定ねじをしっかりと締めます。 【扉をワンタッチで取り付け・取り外し可能】図5 ●扉の取り付け 座金先端の溝を本体のピンに引っ掛け、カチッと音がなるまで扉を矢印の方向に押し込みます。 ●扉の取り外し レバーを(1)矢印方向へ押しながら、扉を(2)矢印方向へ持ち上げた後、(3)矢印方向に動かして取り外します。 【材料】 アルミニウム合金 【仕上】 アルマイト処理 【サイズ】 キャビネット幅内寸法※3：1456〜 1466 ※3キャビネット幅内寸法が上表の範囲外の場合は、長い連動バーをカットしてご使用ください（連動バーの長さ＝キャビネット幅内寸法-80mm）。 【重量】520g 【注文コード】180-022-322 【品番】ELB-1380 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。 ※画像はイメージです。 ※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。 カテゴリー |
【仕様】
使用温度：0℃〜40℃
【注意】
本体1セットにつき、別売の連動バーが1本必要になります。
本製品は必ず左右セットでご使用ください。
使用温度範囲外でのご使用はおやめください。発熱する電子レンジなどを収納するキャビネットには絶対に使用しないでください。
【付属品】
取付座金（2ヶ）
ガイドプレート（2ヶ）
十字穴付皿タッピンねじ3.5×38（6本）本体取付用
十字穴付バインドタッピンねじ3.5×15（6本）座金取付用
【別売品】

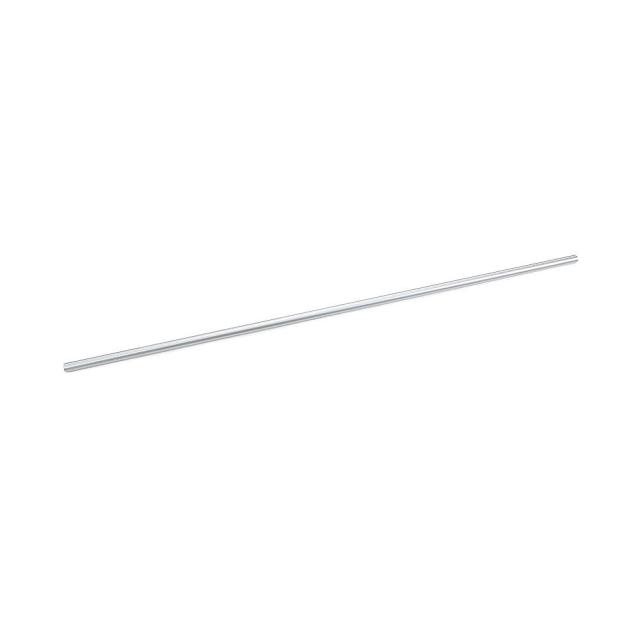

連動バーELB型
本体がコンパクトでデッドスペースが少なく、棚の取り付けでもステーが邪魔になりません。
【扉の動き】
リフトアシスト機能
フリーストップ機能
ソフトクローズ機能
【仕上】
アルマイト処理
【サイズ】
キャビネット幅内寸法※3：1456〜 1466
※3キャビネット幅内寸法が上表の範囲外の場合は、長い連動バーをカットしてご使用ください（連動バーの長さ＝キャビネット幅内寸法-80mm）。
【重量】520g
【注文コード】180-022-322
【品番】ELB-1380
使用温度：0℃〜40℃
【注意】
本体1セットにつき、別売の連動バーが1本必要になります。
本製品は必ず左右セットでご使用ください。
使用温度範囲外でのご使用はおやめください。発熱する電子レンジなどを収納するキャビネットには絶対に使用しないでください。
【付属品】
取付座金（2ヶ）
ガイドプレート（2ヶ）
十字穴付皿タッピンねじ3.5×38（6本）本体取付用
十字穴付バインドタッピンねじ3.5×15（6本）座金取付用
【別売品】
連動バーELB型
本体がコンパクトでデッドスペースが少なく、棚の取り付けでもステーが邪魔になりません。
【扉の動き】
リフトアシスト機能
フリーストップ機能
ソフトクローズ機能
【仕上】
アルマイト処理
【サイズ】
キャビネット幅内寸法※3：1456〜 1466
※3キャビネット幅内寸法が上表の範囲外の場合は、長い連動バーをカットしてご使用ください（連動バーの長さ＝キャビネット幅内寸法-80mm）。
【重量】520g
【注文コード】180-022-322
【品番】ELB-1380
