商品説明
        |
| ※image photo |
 |
|

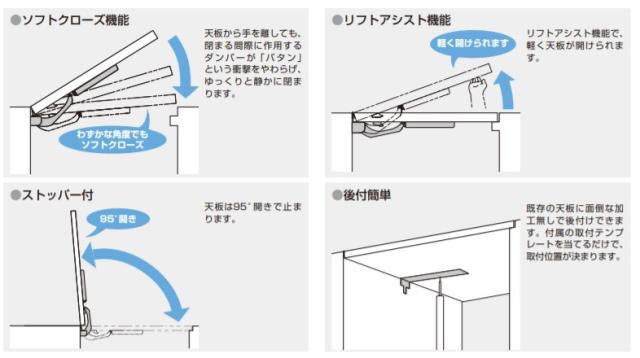

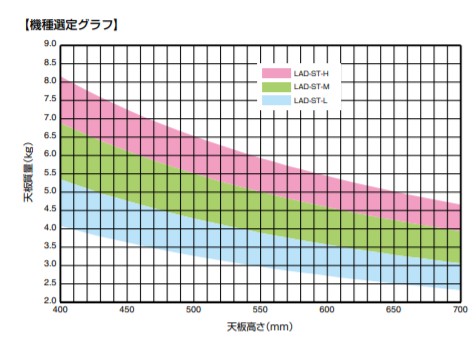

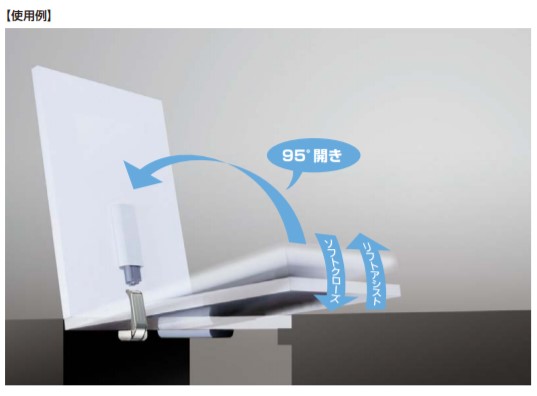

●カウンター出入口の天板に最適なダンパーです。 ●ラプコン機構を搭載しているため、天板から手を離しても、閉まる間際にダンパーが作用し、ゆっくりと静かに閉まります。わずかな開き角度でもダンパーが作用します。 ●リフトアシスト機能により、軽く天板が開けられます。 ●ストッパーにより、天板は95°開きで止まります。 ●15〜40mmの幅広い板厚に対応します。 ●既存の天板に加工不要で後付けできます。 ●付属のテンプレートで取付位置が簡単に決められます。 【仕様】 ●使用温度：0℃〜40℃ 【注意】 ●2セット以上では使用できません。 ●開いた状態は、天板が固定されているわけではありません。 ●天板の吊元に一軸丁番、または隠し丁番R-70、R-100（いずれも別売品）を併用してご使用ください。 ●スライド丁番との併用はできません。 ●本品のみでは閉めた天板の保持はできません。閉めた天板の先端側に受け部を設置してください。 ●天板を必要以上に強く開閉しないでください。 ●ダンパーユニットおよびストッパーの取付面から天板表面までの距離が15〜40mmになるようにしてください（図面参照）。 ●アームユニットとダンパーユニットの間に指などを挟まないよう注意・警告してください。 ●厚板対応スペーサーLAD-DP型、水平取付用ブラケットLAD-BKTとの併用はできません。 【付属品】 ●十字穴付バインドタッピンねじ4×16 ●位置決め用テンプレート 【別売品】 ●LAD用取付補助プレートLAD-SPT ●ソフトクローズ機能 天板から手を離しても、閉まる間際に作用するダンパーが「バタン」という衝撃をやわらげ、ゆっくりと静かに閉まります。 ●リフトアシスト機能 リフトアシスト機能で、軽く天板が開けられます。 ●ストッパー付 天板は95°開きで止まります。 ●後付簡単 既存の天板に面倒な加工無しで後付けできます。付属の取付テンプレートを当てるだけで、取付位置が決まります。 ※ストッパーの取付位置は使用する丁番や天板の厚みによって異なります。付属の位置決め用テンプレートをご使用ください。 【機種選定グラフ】 機種の選定は左の表を目安にしてください。 この表に無いサイズの天板を使う場合は、下記の式により、天板のモーメントの計算を行ってください。 天板の質量は、天板に取り付く装飾なども含めてください。 天板の最大モーメント（N・m） ＝天板質量（kg）×9.80665×回転軸中心から重心位置までの距離（m） アームユニット取付面を補強するプレート（別売品）もあります。 LAD用取付補助プレートLAD-SPT 【材料】 ABS樹脂/ポリアセタール(POM)/鋼/亜鉛合金 【仕上】 亜鉛めっき/ニッケルクロムめっき/ニッケルめっき 【扉の最大モーメントN・m/1本】天板の最大モーメントN・m/1本：10.5〜 13.5 【扉の最大モーメントkgf/1本】天板の最大モーメントkgf・cm/1本：107.1〜 137.7 【重量】750g 【注文コード】170-033-214 【品番】LAD-ST-M 適応板厚：15〜 39 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。 ※画像はイメージです。 ※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。 カテゴリー |
【仕様】
使用温度：0℃〜40℃
【注意】
2セット以上では使用できません。
開いた状態は、天板が固定されているわけではありません。
天板の吊元に一軸丁番、または隠し丁番R-70、R-100（いずれも別売品）を併用してご使用ください。
スライド丁番との併用はできません。
本品のみでは閉めた天板の保持はできません。閉めた天板の先端側に受け部を設置してください。
天板を必要以上に強く開閉しないでください。

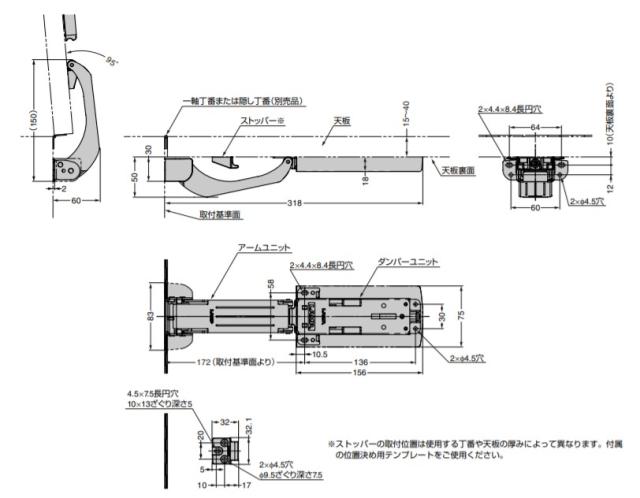

ダンパーユニットおよびストッパーの取付面から天板表面までの距離が15〜40mmになるようにしてください（図面参照）。
アームユニットとダンパーユニットの間に指などを挟まないよう注意・警告してください。
厚板対応スペーサーLAD-DP型、水平取付用ブラケットLAD-BKTとの併用はできません。
【付属品】
十字穴付バインドタッピンねじ4×16
位置決め用テンプレート
【別売品】

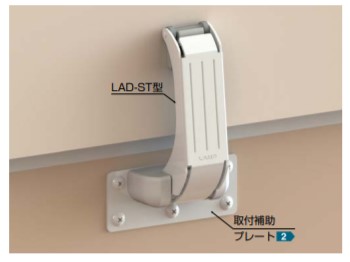

LAD用取付補助プレートLAD-SPT
ソフトクローズ機能
リフトアシスト機能
ストッパー付
【重量】750g
【注文コード】170-033-214
【品番】LAD-ST-M
適応板厚：15〜 39
使用温度：0℃〜40℃
【注意】
2セット以上では使用できません。
開いた状態は、天板が固定されているわけではありません。
天板の吊元に一軸丁番、または隠し丁番R-70、R-100（いずれも別売品）を併用してご使用ください。
スライド丁番との併用はできません。
本品のみでは閉めた天板の保持はできません。閉めた天板の先端側に受け部を設置してください。
天板を必要以上に強く開閉しないでください。
ダンパーユニットおよびストッパーの取付面から天板表面までの距離が15〜40mmになるようにしてください（図面参照）。
アームユニットとダンパーユニットの間に指などを挟まないよう注意・警告してください。
厚板対応スペーサーLAD-DP型、水平取付用ブラケットLAD-BKTとの併用はできません。
【付属品】
十字穴付バインドタッピンねじ4×16
位置決め用テンプレート
【別売品】
LAD用取付補助プレートLAD-SPT
ソフトクローズ機能
リフトアシスト機能
ストッパー付
【重量】750g
【注文コード】170-033-214
【品番】LAD-ST-M
適応板厚：15〜 39
