SUGATSUNE スガツネ工業ソフトダウンステー SDS-C100-TV型本体キャッチ付ブラック 180-109-263 SDS-C100B-TV | 建築金物家具金物部品金具金物ラプコンソフトダウンステーダンパーキャッチ付取付金具扉金物扉部品収納家具下開き扉扉

Pontaパス特典

サンキュー配送

2,638円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

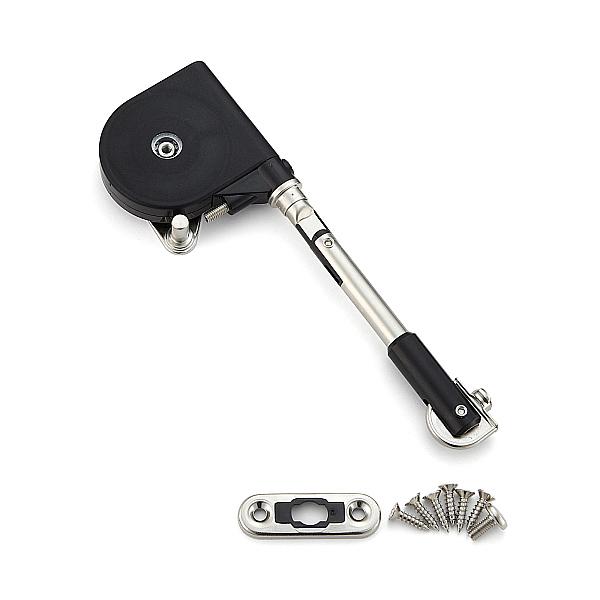

※image photo

●ラプコン機構により、下開き扉がゆっくりと静かに開くステーです。

【仕様】
●使用温度：0℃〜40℃
【付属品】
●マウンティングプレートSDS-A
●十字穴付皿タッピンねじ3.5×14
【注意】
●開いた扉面に物を置いたり、扉面上で作業などを行う場合は、本ステー以外に扉を支える支柱、または補強材が必要です。
●SDS-C100-TV型（キャッチ付）には扉が閉じた状態を保持するキャッチを組み込んでいます。SDS-100-TV型（キャッチなし）を使用する場合は、別にキャッチが必要です。

【ステーの選定】

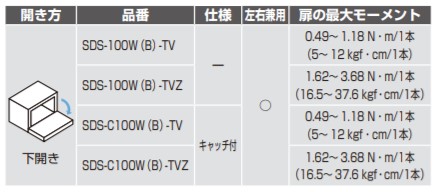

●扉の最大モーメントに応じて2種類の中から選べます。
扉の最大モーメント（N・m）＝扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）
扉の最大モーメントN・m：品番末尾：必要数
0.49〜1.18：TV：1本
1.62〜3.68：TVZ：1本
●2本使いの場合は、上記モーメントの2倍まで対応できます。

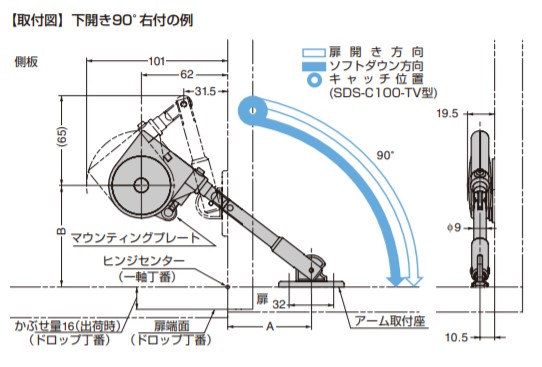

吊元丁番：A：B
一軸丁番：60：73
ドロップ丁番（SDH-001型）：65※1：62
ドロップ丁番（SDH-P型）：66※2：60
●※1印はドロップ丁番のかぶせ量が16mm（出荷時）の場合です。
※2印はドロップ丁番のかぶせ量が19mm（出荷時）の場合です。
ドロップ丁番は弊社の3方向調整式のSDH-001型、SDH-P型をご使用ください。
●扉のかぶせ・すき間・左右調節をした後に、上図および上表の寸法に従って取り付けてください。

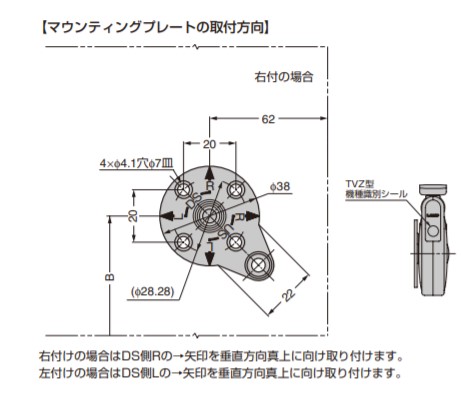

【マウンティングプレートの取付方向】
右付けの場合はDS側Rの→矢印を垂直方向真上に向け取り付けます。
左付けの場合はDS側Lの→矢印を垂直方向真上に向け取り付けます。

【仕様】
キャッチ付

【材料】
ABS樹脂/鋼（SPCC）

【色】
ブラック

【仕上】
ニッケルめっき

【扉の最大モーメントN・m/1本】0.49〜 1.18

【扉の最大モーメントkgf/1本】5〜 12

【注文コード】180-109-263
【品番】SDS-C100B-TV

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
