SUGATSUNE スガツネ工業調整式ワンウェイトルクステー S-TAR型 PAT 本体右用 180-028-993 S-TAR-10R | 建築金物家具金物部品金具金物調整式ワンウェイトルクステー取付金具扉金物扉部品家具部品収納家具水平収納下開き上開き

Pontaパス特典

サンキュー配送

4,350円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

※image photo

●上開き、下開き、上蓋用のトルクステーです。
●任意の位置で扉を保持するフリーストップ機能付きです。
●一方向のみにトルクが発生するため、扉などをスムーズに開けられます。
●オプションの座金が使用できます。（ワンタッチ取付座金、アルミフレーム扉用座金、ガラス扉用ワンタッチ座金）
●付属の六角棒スパナでトルクの微調整ができます。

【仕様】
●使用温度：0℃〜40℃
【注意】
●使用できる扉の仕様は、グラフでご確認ください。
●左右の勝手違いがあります。
●上開き、または上蓋にはS-TAR-2030型を、下開きにはS-TAR-10型をご使用ください。
●下開きの際、開いた扉面に物を置いたり、扉面上で作業を行う場合は、本ステー以外に扉を支える支柱、または補強材が必要です。
●2本使いで使用の際、フリーストップ機構の調整は、左右均等に調整してください。ゆるめすぎると、フリーストップ機能がなくなります。
●ソフトクローズ機能はついておりません。
●扉を閉めた状態で保持するには、キャッチ（別売品）などを設けてください。
●使用環境の温度によりトルクが変動する場合がありますので、トルクの調整は使用する温度環境下で行ってください。
●トルク低下が生じた場合、トルクを再調整してください。

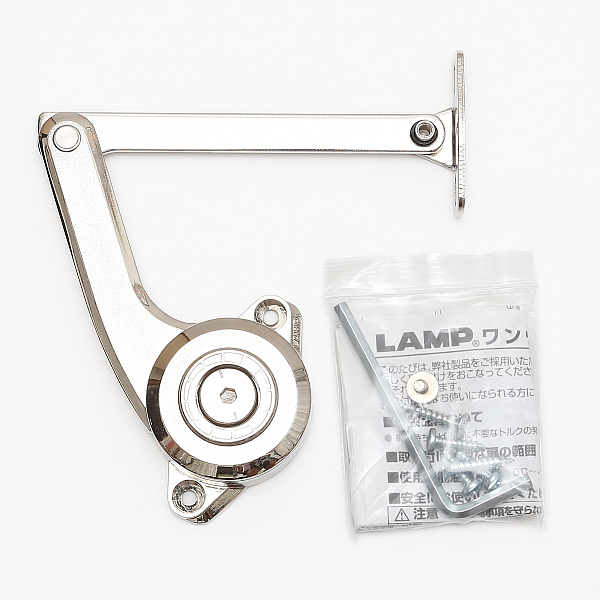

【付属品】
●十字穴付皿タッピンねじ呼び4×20
●十字穴付バインドタッピンねじ呼び3.5×15
●六角棒スパナ呼び4
●取付座金
【別売品】
●ワンタッチ取付座金
●SDSガラス扉用フェイス・プレート、スペーサー

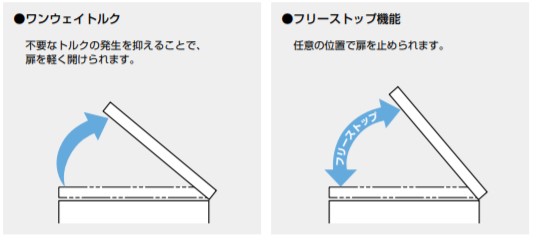

●ワンウェイトルク
不要なトルクの発生を抑えることで、扉を軽く開けられます。
●フリーストップ機能
任意の位置で扉を止められます。

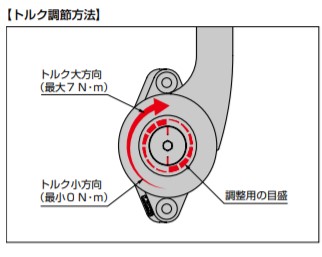

【トルク調節方法】
付属の六角棒スパナで調整できます。調整用の目盛付きのため、2本使いの際も左右のトルクを簡単に合わせられます。

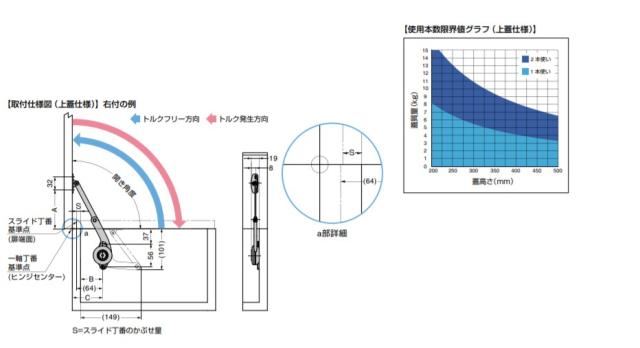

【使用本数限界値グラフ（上蓋仕様）】
使用丁番：開き角度：A：B：C
スライド丁番：70°：114：73-S：-
スライド丁番：90°：98：73-S：-
一軸丁番：70°：115：-：77
一軸丁番：90°：93：-：77

【蓋の最大モーメント】
●1本使いの場合
蓋の最大モーメント＝8.1N・m以下
●2本使いの場合は、上記モーメントの2倍まで対応できます。蓋の最大モーメント（N・m）＝蓋質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）

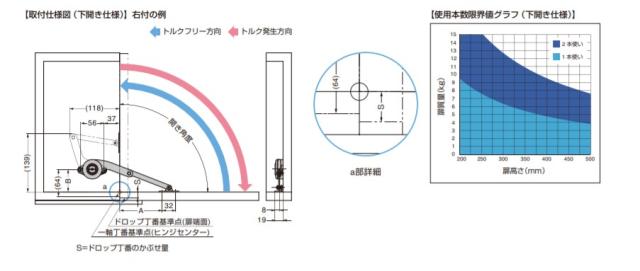

【使用本数限界値グラフ（下開き仕様）】
使用丁番：開き角度：A：B
ドロップ丁番：90°：99：70-S
一軸丁番：90°：100：51
【扉の最大モーメント】
●1本使いの場合
扉の最大モーメント＝9.3N・m以下
●2本使いの場合は、上記モーメントの2倍まで対応できます。
【扉の最大モーメント】
扉の最大モーメント（N・m）＝扉質量（kg）×9.80665×回転軸中心から重心位置までの距離

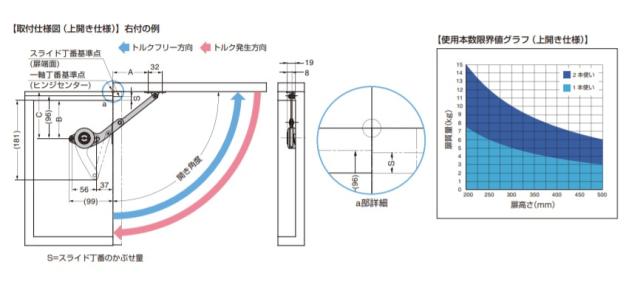

【使用本数限界値グラフ（上開き仕様）】
使用丁番：開き角度：A：B：C
スライド丁番：80°：98：105-S：-
スライド丁番：90°：88：105-S：-
スライド丁番：100°：80：105-S：-
一軸丁番：80°：90：-：109
一軸丁番：90°：77：-：109
一軸丁番：100°：66：-：109
【扉の最大モーメント】
●1本使いの場合
扉の最大モーメント＝7.4N・m以下
●2本使いの場合は、上記モーメントの2倍まで対応できます。
扉の最大モーメント（N・m）＝扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）

【仕様】
右用

【材料】
亜鉛合金（ZDC）/鋼

【仕上】
ニッケルめっき

【重量】234g

【注文コード】180-028-993
【品番】S-TAR-10R

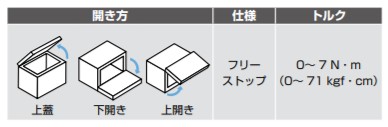

トルクN・m/1本：0〜 7
トルクkgf・cm/1本：0〜 71
開き方：下開き

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
