SUGATSUNE スガツネ工業ソフトダウンステー重量扉用 HDS-10型 2本使い用右用ブラック M 180-104-068 HDS-10MR-BL | 建築金物家具金物部品金具金物ラプコンセルフクローズステーダンパーキャッチ付取付金具扉金物扉部品収納家具下開き扉

Pontaパス特典

サンキュー配送

4,540円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

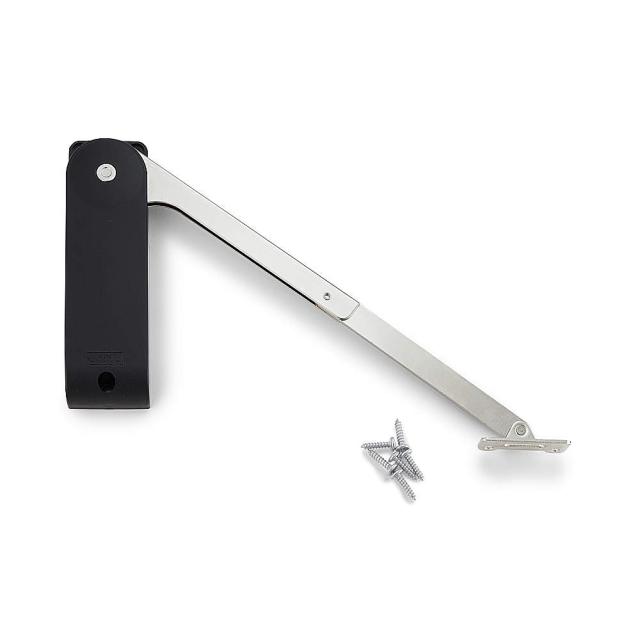

※image photo

●ラプコン機構を搭載した下開き扉用の重量扉用ソフトダウンステーです。
●扉が閉じた状態を保持するキャッチを組み込んでいます。

【仕様】
●使用温度：0℃〜40℃
【付属品】
●取付座金
●十字穴付バインドタッピンねじ3.5×15
【注意】
●左右の勝手違いがあります。
●扉1枚当り、左用・右用が各1本ずつ必要です。
●開いた扉面に物を置いたり、扉面上で作業などを行う場合は、本ステー以外に扉を支える支柱、または補強材が必要です。

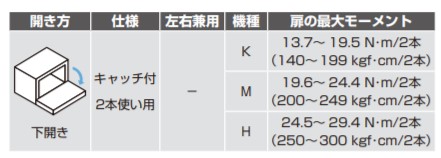

【ステーの選定】
●扉の最大モーメントに応じて3機種の中から選べます。
扉の最大モーメント（N・m）=扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）
扉の最大モーメントN・m：機種：必要数
13.7〜19.5：K：2本
19.6〜24.4：M：2本
24.5〜29.4：H：2本

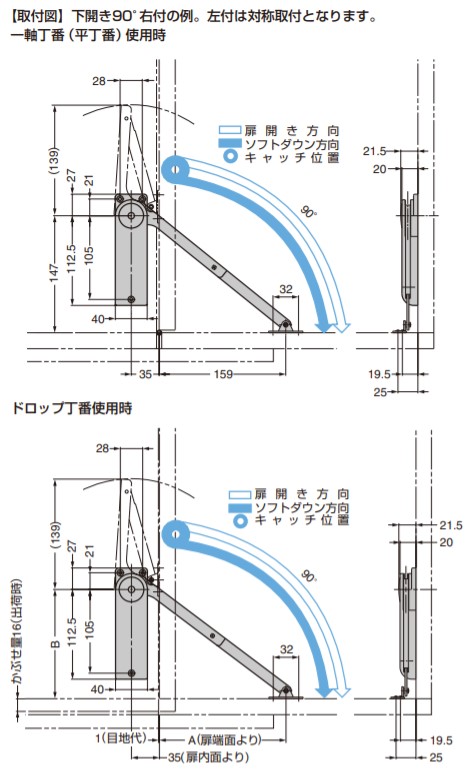

【取付図】下開き90°右付の例。左付は対称取付となります。
一軸丁番（平丁番）使用時

吊元丁番：A：B
ドロップ丁番SDH-001型：165※1：137
ドロップ丁番SDH-P型：166.5※2：135.5
※1印はドロップ丁番のかぶせ量が16mm（出荷時）の場合です。
※2印はドロップ丁番のかぶせ量が19mm（出荷時）の場合です。
ドロップ丁番は弊社の3方向調整式のSDH-001型、SDH-P型をご使用ください。

【仕様】
右用

【材料】
ABS樹脂/鋼

【色】
ブラック

【仕上】
ニッケルめっき

【機種】M

【扉の最大モーメントN・m/1本】19.6〜 24.4 /2本

【扉の最大モーメントkgf/1本】200〜 249 /2本

【注文コード】180-104-068
【品番】HDS-10MR-BL

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
