SUGATSUNE スガツネ工業キャッチ付ガラス丁番 GH-450型インセット扉用 PAT 170-090-699 GH-450-SN | LAMP ランプ建築金物家具金物建具部品パーツ金具金物家具用丁番キャッチ付ガラス丁番ガラス扉インセット扉ショーケースシンプル

Pontaパス特典

サンキュー配送

8,522円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

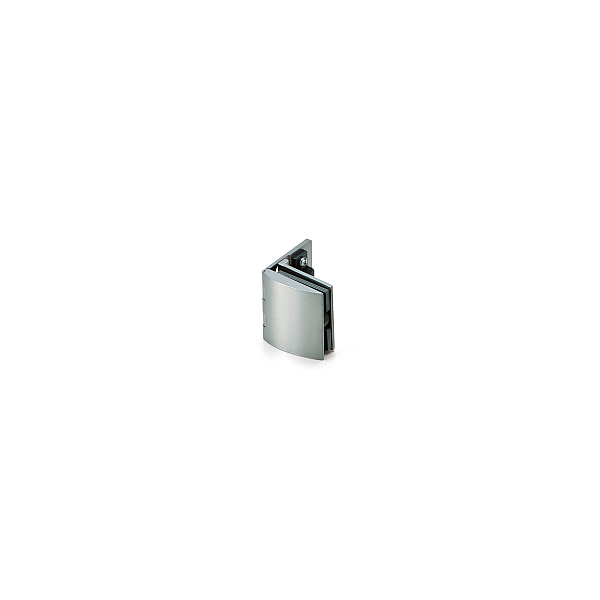

※image photo

●インセット扉用のガラス用丁番で、ショーケースなどの使用に適しています。
●取り付け後に扉の調整が可能です（上下±1mm、左右±1.2mm）。
●ガラス錠1310GL型、1310GLW型との併用を推奨します。

【注意】
●ガラスサイズは耐荷重を優先して決めてください。
【推奨ねじ】
●呼び4皿タッピンねじ、または呼び3.8皿木ねじ

【ガラス厚とスペーサーの枚数】
ガラス厚：5：6：8
スペーサーの枚数：3：2：なし

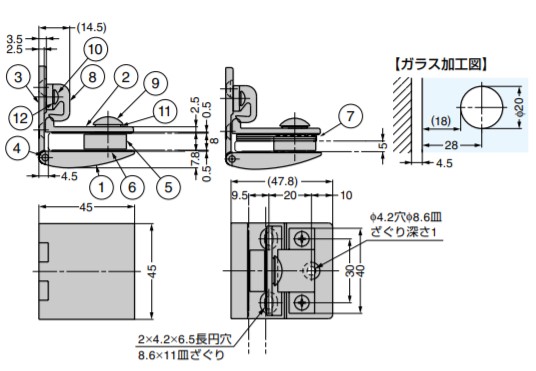

【材料】
(1)正面プレート：黄銅
(2)押えプレートA：黄銅
(3)受座：黄銅
(4)軸：ステンレス鋼(SUS303)
(5)調整コマ：ポリアミド(PA)
(6)ガラス押えA：クロロプレンゴムCR）
(7)スペーサー大：ポリプロピレン(PP)
(8)キャッチ：ポリアミド(PA)
(9)十字穴付トラス小ねじ：ステンレス鋼
(10)十字穴付トラス小ねじ：ステンレス鋼
(11)ばね座金：ステンレス鋼
(12)ばね座金：ステンレス鋼
【色】
(1)正面プレート：-
(2)押えプレートA：-
(3)受座：-
(4)軸：-
(5)調整コマ：ブラック
(6)ガラス押えA：ブラック
(7)スペーサー大：ブラック
(8)キャッチ：ブラック
(9)十字穴付トラス小ねじ：-
(10)十字穴付トラス小ねじ：-
(11)ばね座金：-
(12)ばね座金：-
【仕上】
(1)正面プレート：サテンニッケルめっき
(2)押えプレートA：サテンニッケルめっき
(3)受座：サテンニッケルめっき
(4)軸：-
(5)調整コマ：-
(6)ガラス押えA：-
(7)スペーサー大：-
(8)キャッチ：-
(9)十字穴付トラス小ねじ：-
(10)十字穴付トラス小ねじ：-
(11)ばね座金：-
(12)ばね座金：-
【サイズ】
扉幅：600以下
扉高さ：1200以下
ガラス厚：5、6、8
【耐荷重N】148 /2ヶ
【耐荷重kgf】15 /2ヶ
【注文コード】170-090-699
【品番】GH-450-SN
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
