SUGATSUNE スガツネ工業ガラス丁番 GH-456N型かぶせ扉用 PAT 170-090-703 GH-456N-CR | LAMP ランプ建築金物家具金物建具部品パーツ金具金物家具用丁番蝶番ガラス丁番ガラス扉かぶせ扉調整可能ショーケースキャビネット

Pontaパス特典

サンキュー配送

9,578円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

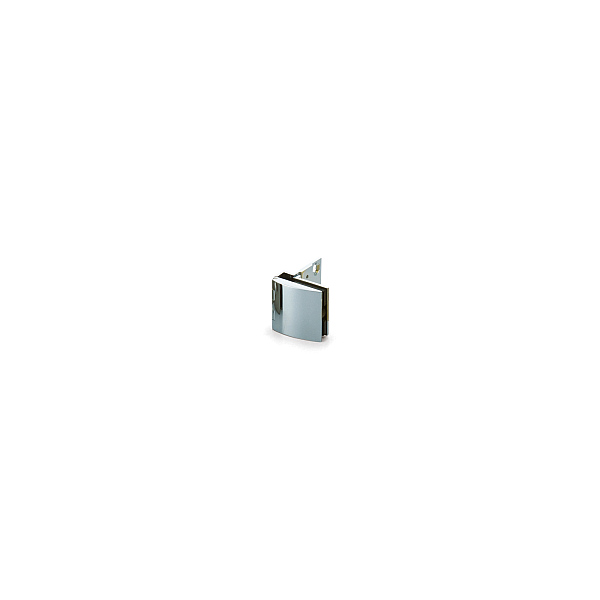

※image photo

●かぶせ扉用のガラス丁番で、ショーケースなどの使用に適しています。
●取り付け後に扉の調整が可能です（上下±1mm、左右±1.2mm）。

【注意】
●ガラスサイズは耐荷重を優先して決めてください。
●キャッチ無しタイプです。キャッチ付タイプはGH-456C型をご覧ください。
【推奨ねじ】
●呼び4皿タッピンねじ、または呼び3.8皿木ねじ

【ガラス厚とスペーサーの枚数】
ガラス厚：5：6：8
スペーサーの枚数：3：2：なし

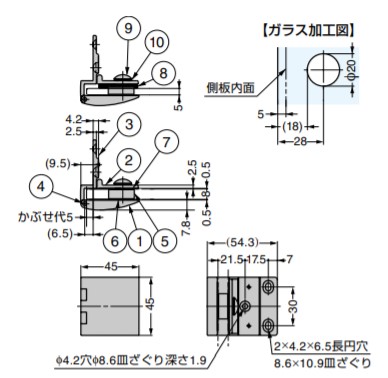

【材料】
(1)正面プレート：黄銅
(2)押えプレートB：黄銅
(3)受座：黄銅
(4)軸：ステンレス鋼（SUS303）
(5)調整コマ：ポリアミド（PA）
(6)ガラス押えA：クロロプレンゴム（CR）
(7)ガラス押えB：クロロプレンゴム（CR）
(8)スペーサー小：ポリプロピレン（PP）
(9)十字穴付トラス小ねじ：ステンレス鋼
(10)ばね座金：ステンレス鋼
【色】
(1)正面プレート：-
(2)押えプレートB：-
(3)受座：-
(4)軸：-
(5)調整コマ：ブラック
(6)ガラス押えA：ブラック
(7)ガラス押えB：ブラック
(8)スペーサー小：ブラック
(9)十字穴付トラス小ねじ：-
(10)ばね座金：-
【仕上】
(1)正面プレート：クロムめっき
(2)押えプレートB：クロムめっき
(3)受座：クロムめっき
(4)軸：素地
(5)調整コマ：-
(6)ガラス押えA：-
(7)ガラス押えB：-
(8)スペーサー小：-
(9)十字穴付トラス小ねじ：-
(10)ばね座金：-
【サイズ】
扉幅：600以下
扉高さ：1200以下
ガラス厚：5、6、8
【耐荷重N】148 /2ヶ
【耐荷重kgf】15 /2ヶ
【注文コード】170-090-703
【品番】GH-456N-CR
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
