SUGATSUNE スガツネ工業ガラス丁番 GH34-8CR-K かぶせ扉用 170-019-482 GH34-8CR-K | LAMP ランプ建築金物家具金物建具部品パーツ金具金物家具用丁番蝶番ガラス丁番ガラス扉樹脂扉かぶせ扉ショーケースキャビネット

Pontaパス特典

サンキュー配送

1,177円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

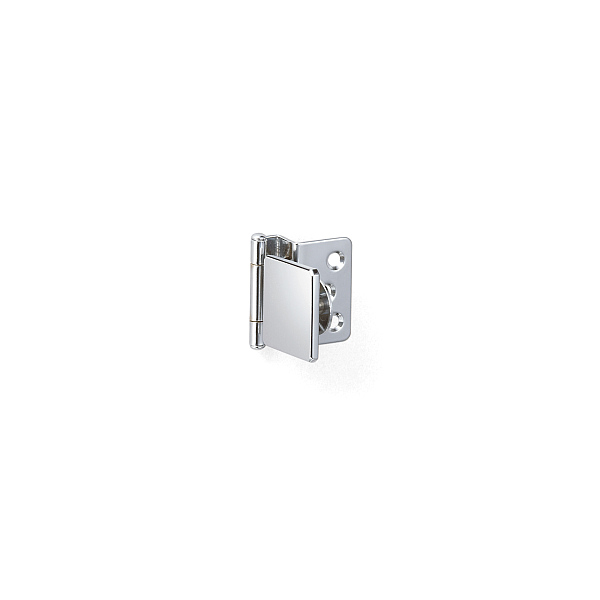

※image photo

●ガラス扉および樹脂扉用の丁番です。丸型のGH34-8CRもあります。

【注意】
●ガラスサイズは耐荷重を優先して決めてください。
●ねじの取り付け時には、ねじ緩み防止剤を併用してください。

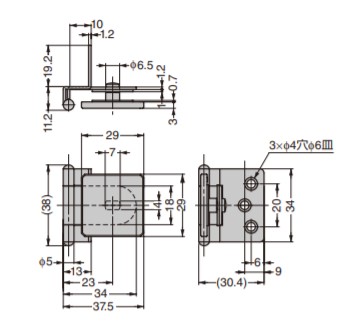

【ガラス加工図】
ガラス厚により穴加工位置が変わります。
ガラス厚：A：かぶせ代
4：19：8
5：18：7
6：17：6
【材料】
(1)本体：鋼
(2)化粧プレート：亜鉛合金（ZDC）
(3)ワッシャ：塩化ビニル樹脂（PVC）
(4)プレート取付ねじ：鋼
【色】
(1)本体：-
(2)化粧プレート：-
(3)ワッシャ：クリアー
(4)プレート取付ねじ：-

【仕上】
(1)本体：クロムめっき
(2)化粧プレート：クロムめっき
(3)ワッシャ：-
(4)プレート取付ねじ：ニッケルめっき
【サイズ】
扉幅：450以下
扉高さ：700以下
ガラス厚：4、5、6
【耐荷重N】39 /2ヶ
【耐荷重kgf】4 /2ヶ
【重量】37g
【注文コード】170-019-482
【品番】GH34-8CR-K
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
