SUGATSUNE スガツネ工業ガラス丁番 GS-GH50型インセット扉用 PAT 170-046-839 GS-GH50-CR | LAMP ランプ建築金物家具金物建具部品パーツ金具金物家具用ガラス丁番ガラス扉インセット扉大型ショーケースキャビネットシンプル

Pontaパス特典

サンキュー配送

68,359円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

※image photo

●大型ガラスショーケースのインセット扉用丁番です。
●スーパーリムロックシリンダーガラス錠GS-GL50型と一緒に使うことで統一したデザインのガラスショーケースにできます。
●仮止め機能により扉が枠に一時的に保持されるため、大きな扉も従来より簡単に取り付けできます。
●左右調整ねじを回すことで、取付後に扉を±3mmずつ調整できます。
●高さ調整リングを回すことで、取付後に扉下のすき間を7mmから12mmに調整できます。

【注意】
●ガラスサイズは扉質量を優先して決めてください。
●ガラス厚8mmの場合、ガラス厚調整スペーサーを使用してください。
●ガラス厚12および12.7mmの場合、パッキンを付属に差し替えて使用してください。
●ガラスには飛散防止フィルムを貼ることをお勧めします。

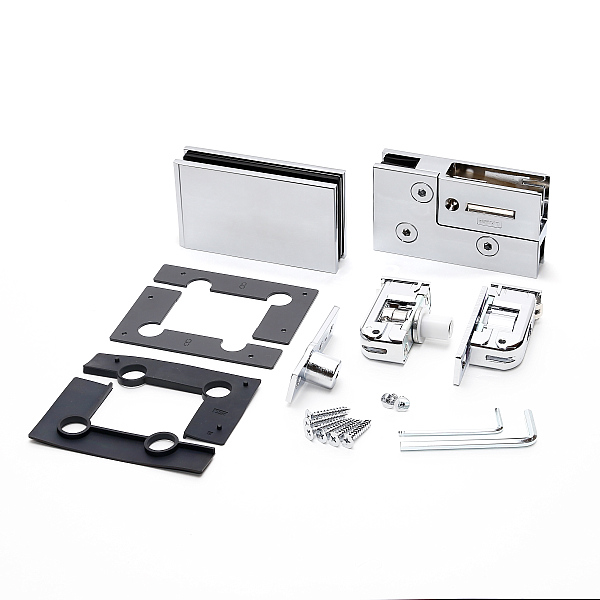

【付属品】
●十字穴付き皿タッピンねじ呼び5×30
●パッキンA（t12、t12.7mm用）
●ガラス厚調整スペーサー（t8mm用）
●六角棒スパナ呼び3（左右・高さ調整用）
●六角棒スパナ呼び5（丁番表裏組み立て用）

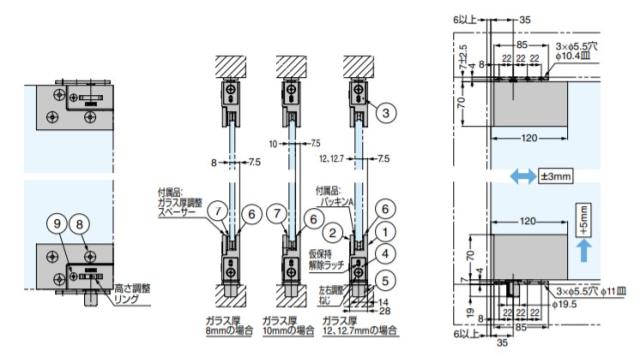

高さ調整リングを六角棒スパナで回すだけで、扉を取り付けたまま高さの調整ができます。左右調整ねじ（※部分）を同様に回すことで、左右の調整もできます。

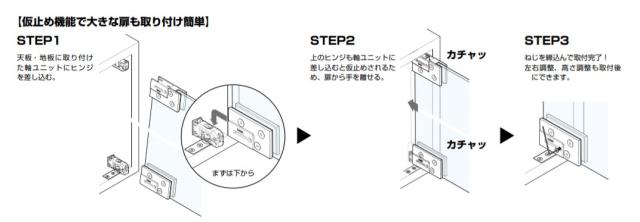

【仮止め機能で大きな扉も取り付け簡単】
STEP1天板・地板に取り付けた軸ユニットにヒンジを差し込む。
STEP2上のヒンジも軸ユニットに差し込むと仮止めされるため、扉から手を離せる。
STEP3ねじを締込んで取付完了！左右調整、高さ調整も取付後にできます。
【材料】
(1)本体表：亜鉛合金（ZDC)
(2)本体裏：亜鉛合金（ZDC)
(3)軸ユニット上：亜鉛合金（ZDC)
(4)軸ユニット下：亜鉛合金（ZDC)
(5)座金下：亜鉛合金（ZDC)
(6)パッキンA t1.5：クロロプレンゴム（CR）
(7)パッキンB t3.5：クロロプレンゴム（CR）
(8)六角穴付き皿ボルトM8×16：鋼
(9)六角穴付き皿ボルトM5×10：鋼
【色】
(1)本体表：
(2)本体裏：-
(3)軸ユニット上：-
(4)軸ユニット下：-
(5)座金下：-
(6)パッキンA t1.5：ブラック
(7)パッキンB t3.5：ブラック
(8)六角穴付き皿ボルトM8×16：-
(9)六角穴付き皿ボルトM5×10：-
【仕上】
(1)本体表：クロムめっき
(2)本体裏：クロムめっき
(3)軸ユニット上：クロムめっき
(4)軸ユニット下：クロムめっき
(5)座金下：クロムめっき
(6)パッキンA t1.5：ブラック
(7)パッキンB t3.5：ブラック
(8)六角穴付き皿ボルトM8×16：クロムめっき
(9)六角穴付き皿ボルトM5×10：クロムめっき

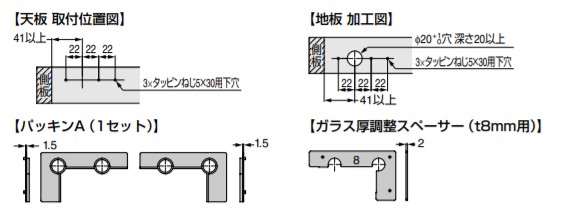

【サイズ】
ガラス幅：900以下
ガラス高さ：2500以下
ガラス厚： 8、10、12、12.7
【耐荷重N】490 /1セット
【耐荷重kgf】50 /1セット
【注文コード】170-046-839
【品番】GS-GH50-CR
本品は1セット（2ヶ）単位での販売です。ご注文数「1」で1セットです。

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
