SUGATSUNE スガツネ工業スライド丁番厚扉用 H90 キャッチなし 160-073-576 H90-34/28 | LAMP ランプ建築金物家具金物建具部品パーツ金具金物スライド丁番丁番厚扉用キャッチなし 28mmかぶせ扉キャビネット家具シンプル

Pontaパス特典

サンキュー配送

932円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

※image photo

90度開き
28mmかぶせ
適応かぶせ量19〜28mm

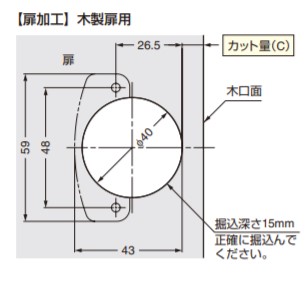

カップ径φ40掘込深さ15mm推奨扉厚18〜34mm
取付座金100シリーズ

【別売品】
●100シリーズマウンティングプレート（取付座金）
【推奨ねじ】
●呼び径3.5皿、または丸皿頭タッピンねじ、または木ねじ

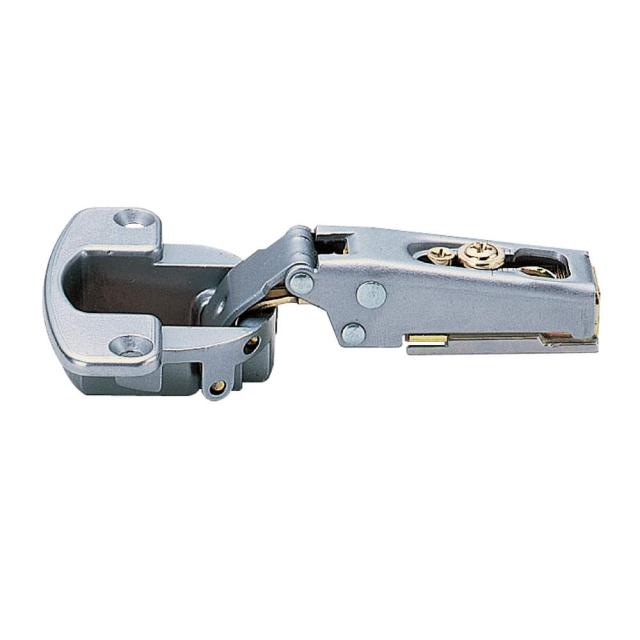

写真はスライド丁番本体と別売のマウンティングプレートの組み合わせです。

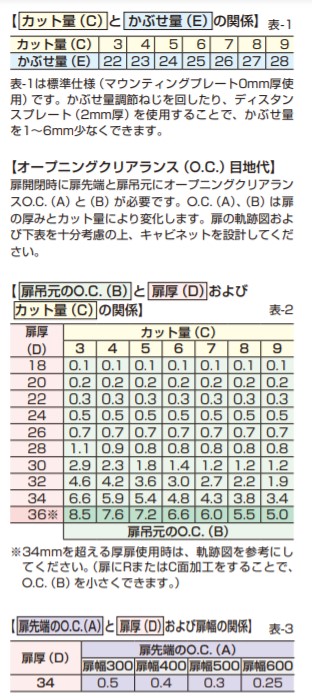

【カット量（C）とかぶせ量（E）の関係】表-1
カット量（C）：3：4：5：6：7：8：9
かぶせ量（E）：22：23：24：25：26：27：28
表-1は標準仕様（マウンティングプレート0mm厚使用）です。
かぶせ量調節ねじを回したり、ディスタンスプレート（2mm厚）を使用することで、かぶせ量を1〜6mm少なくできます。

【オープニングクリアランス（O.C.）目地代】
扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C.（A）と（B）が必要です。

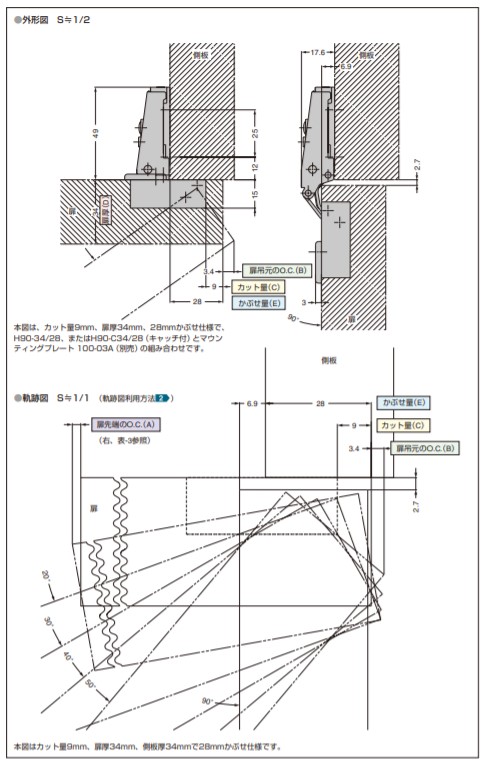

O.C.（A）、（B）は扉の厚みとカット量により変化します。扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。

【扉吊元のO.C.（B）と扉厚（D）およびカット量（C）の関係】表-2
扉厚（D）：カット量（C）（3：4：5：6：7：8：9）
18：0.1：0.1：0.1：0.1：0.1：0.1：0.1
20：0.2：0.2：0.2：0.2：0.2：0.2：0.2
22：0.3：0.3：0.3：0.3：0.3：0.3：0.3
24：0.5：0.5：0.5：0.5：0.5：0.5：0.5
26：0.7：0.7：0.7：0.7：0.7：0.7：0.7
28：1.1：0.9：0.8：0.8：0.8：0.8：0.8
30：2.9：2.3：1.8：1.4：1.2：1.2：1.2
32：4.6：4.2：3.6：3.0：2.7：2.2：1.9
34：6.6：5.9：5.4：4.8：4.3：3.8：3.4
36※：8.5：7.6：7.2：6.6：6.0：5.5：5.0
扉吊元のO.C.（B）
※34mmを超える厚扉使用時は、軌跡図を参考にしてください。（扉にRまたはC面加工をすることで、O.C.（B）を小さくできます。）

【扉先端のO.C.（A）と扉厚（D）および扉幅の関係】表-3
扉厚（D）：扉先端のO.C.（A）（扉幅300：扉幅400：扉幅500：扉幅600）
34：0.5：0.4：0.3：0.25
【仕様】
キャッチなし
【材料】
本体/鋼、カップ/亜鉛合金（ZDC）
【仕上】
サチライトクロムめっき
【注文コード】160-073-576
【品番】H90-34/28
取り付けには別売のマウンティングプレートと正面プレートが必要です。別途ご注文ください。

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
