SUGATSUNE スガツネ工業三次元調整機能付隠し丁番 HES3D-120型 PAT シルバー 170-022-086 HES3D-120DC | LAMP ランプ建築金物家具金物建具部品パーツ住宅金具金物蝶番丁番ヒンジ調整隠し丁番ドア扉内装部品交換 DIY シンプルおしゃれ

Pontaパス特典

サンキュー配送

6,388円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

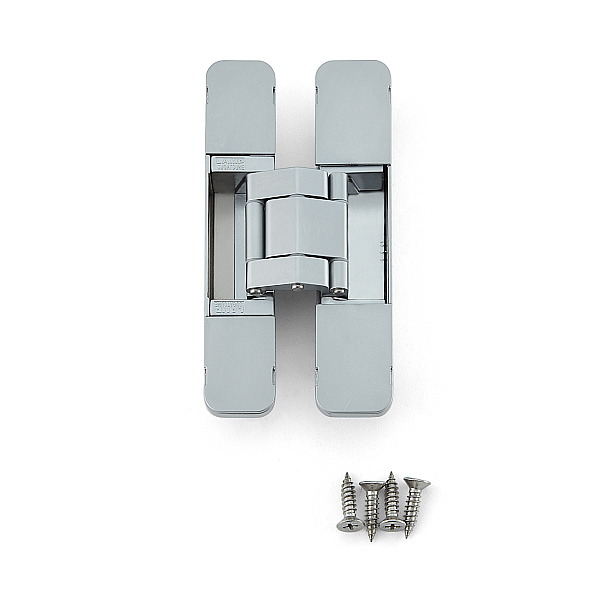

※image photo

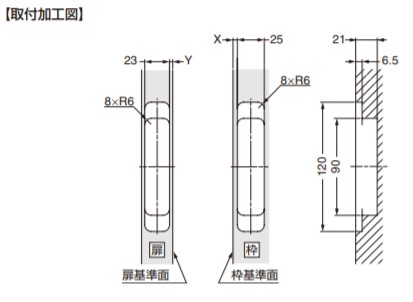

●掘込深さが浅く（21mm）、扉や枠の掘込加工が簡単です。
●オプション品の加工治具を使用するとルーターを使った木扉・枠の掘込加工が簡単に行えます。

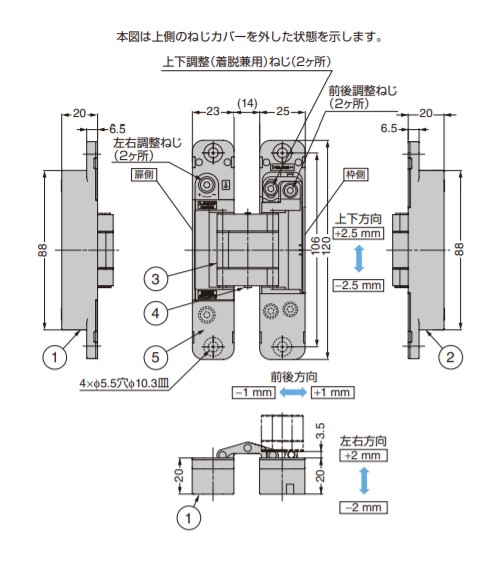

●上下、左右、前後方向の微調整が可能な三次元調整機能付です。
●丁番は扉側と枠側に分割でき、扉を枠に仮止めする機能が付いているため、扉を簡単に吊り込みできます。

【付属品】
●十字穴付皿タッピンねじ5×20（4本/丁番1ヶ）ステンレス鋼
●六角棒スパナ呼び3
●掘込加工テンプレート
【オプション品】
●加工治具HES3D-120-TMP
※使い回しが可能で、ルーターを使った木扉・枠の掘込加工が簡単に行えます。
【注意】
●ドアダンパー・クローザーを併用する場合は、ラプコンドアダンパーLDD-S型、ラプコンドアダンパーLDD-V型、ラプコンクローザーLDC-N2の中からお選びください。
扉質量は、丁番とドアダンパー・クローザー両方の指定条件を満たす範囲で設定してください。
●使用するクローザーによっては、丁番が破損したり、扉が閉まりきらなかったりする場合があります。事前にご確認ください。
●コンシールド・ドアクローザーと併用する場合は、HES3D-160型を推奨します。事前にご確認ください。
●アームストッパーと併用する場合は、HES3D-120-A100をご使用ください。

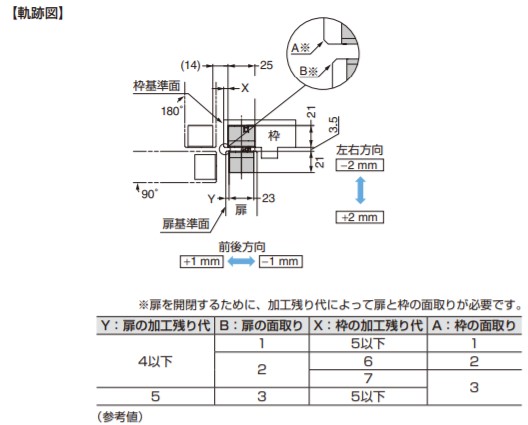

※扉を開閉するために、加工残り代によって扉と枠の面取りが必要です。
Y：扉の加工残り代B：扉の面取りX：枠の加工残り代A：枠の面取り
4以下：1：5以下：1
4以下：2：6：2
4以下：2：7：3
5：3：5以下：3
【材料】
(1)本体：亜鉛合金（ZDC）
(2)ベースフレーム：亜鉛合金（ZDC）
(3)アーム：亜鉛合金（ZDC）
(4)回転軸：ステンレス鋼
(5)ねじカバー（扉側・枠側各2枚）：ABS樹脂
【色】
シルバー
【仕上】
(1)本体：サチライトクロムめっき
(2)ベースフレーム：サチライトクロムめっき
(3)アーム：サチライトクロムめっき
(4)回転軸：-
(5)ねじカバー（扉側・枠側各2枚）：サチライトクロムめっき
【サイズ】
扉幅：900以下
扉高さ：2400以下
扉厚：29以上
【開き角度】180度
【耐荷重N】294 /2ヶ
392 /3ヶ
【耐荷重kgf】30 /2ヶ
40 /3ヶ
【注文コード】170-022-086
【品番】HES3D-120DC
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
