商品説明

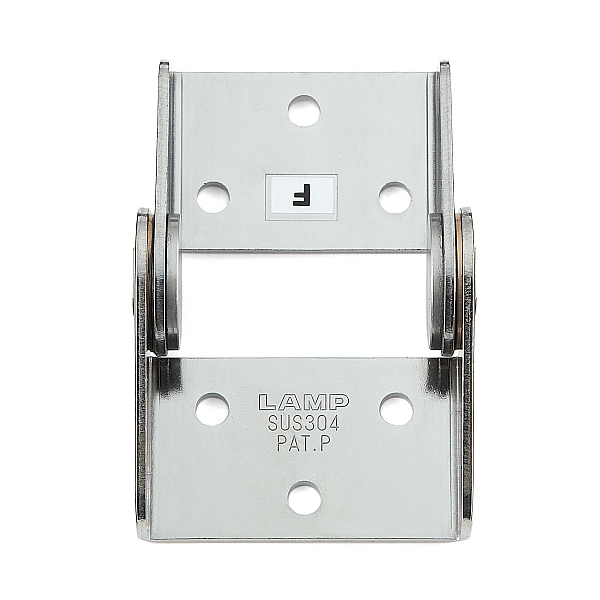

※image photo

●本体と同色のカバー（別売）を取り付けると取付穴が隠れ、すっきりとした外観になります。
●トルク値が一目でわかるシール付です。
●同型でトルクフリータイプ（トルクなしヒンジ）もあります（HG-ITSF、HGITMF）。
複数個のヒンジを使用する場合、トルクヒンジとトルクフリータイプを組み合わせて使用することでトルクを調整できます。

【仕様】
●使用温度：—10度〜50度
【用途】
●液晶モニターや監視カメラなど
【注意】
●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
【別売品】
●カバー

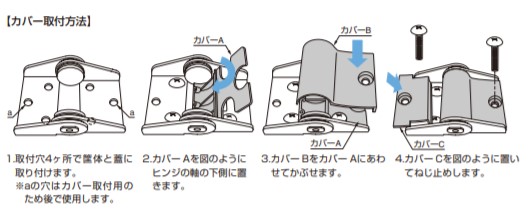

【カバー取付方法】
1.取付穴4ヶ所で筐体と蓋に取り付けます。
※aの穴はカバー取付用のため後で使用します。
2.カバーAを図のようにヒンジの軸の下側に置きます。
3.カバーBをカバーAにあわせてかぶせます。
4.カバーCを図のように置いてねじ止めします。

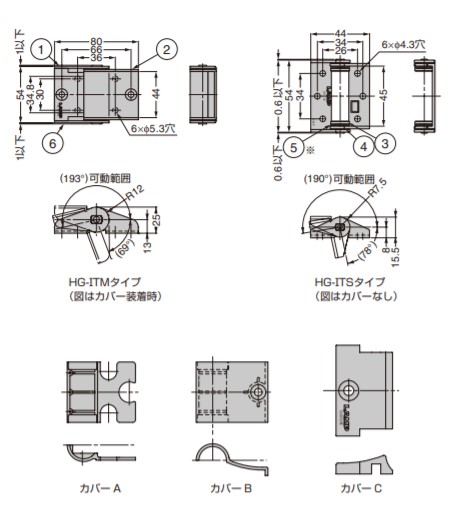

【材料】
(1)ベース：ステンレス鋼（SUS304）
(2)ブラケット：ステンレス鋼（SUS304）
(3)シャフト：ステンレス鋼（SUS303）
(4)フリクションプレート：りん青銅
(5)波ワッシャー：鋼
(6)カバー：ABS樹脂
※(5)はHG-ITS、HG-ITM型のみ（トルクフリータイプにはありません。）
【色】
(1)ベース：-
(2)ブラケット：-
(3)シャフト：-
(4)フリクションプレート：-
(5)波ワッシャー：-
(6)カバー：クリア
【仕上】
(1)ベース：光沢バレル研磨
(2)ブラケット：光沢バレル研磨
(3)シャフト：素地
(4)フリクションプレート：光沢バレル研磨
(5)波ワッシャー：ニッケルめっき
(6)カバー：シルバーメタリック塗装
【開き角度】193度
【重量】130g
【注文コード】170-090-998
【品番】HG-ITMF
トルクN・m：-
トルクkgf・cm：-

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
