SUGATSUNE スガツネ工業ダンパーヒンジ HG-JHW16S型 PAT 170-027-421 HG-JHW16S-50 | LAMP ランプ建築金物家具金物建具部品パーツ金具金物蝶番丁番ラプコンダンパーヒンジ面付タイプ閉じ方向樹脂上蓋カバーシンプル

Pontaパス特典

サンキュー配送

4,290円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

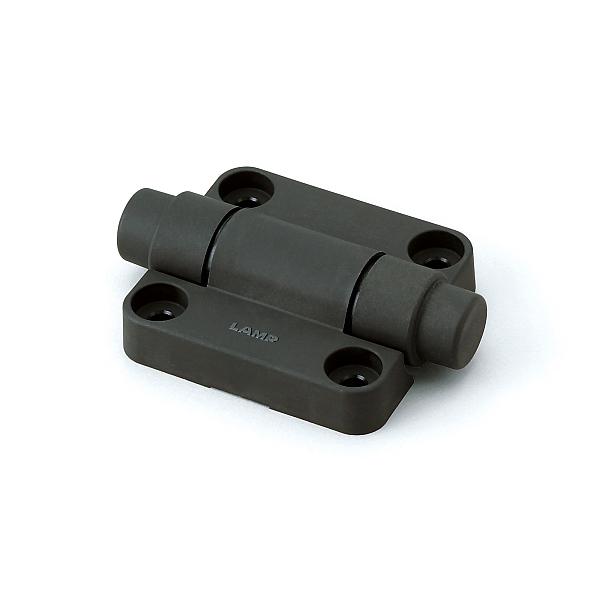

※image photo

●ラプコン・ダンパーヒンジUDH-16型を組み込んだ、面付タイプのダンパーヒンジです。
●ダンパー方向と反対（閉じ方向にダンパーが効く場合、開き方向）の動きもスムーズです。
●同形のダンパーなしタイプと組み合わせるとヒンジ1ヶ分のトルクで使用できるため、幅広い上蓋サイズに対応します。

【仕様】
●使用温度：0度〜40度
【用途】
●各種筐体の上蓋・上カバーなど
【注意】
●トルク範囲はヒンジ1ヶの値です（蓋1枚に対して同じトルクのヒンジを2ヶ使用した場合は、2倍の値になります）。
●所定の回転範囲以上に回転させないように、蓋の開・閉位置（回転角度0度〜120度以内）にステーなどのストッパーを設けてください。
●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
●本製品の分解、改造は行わないでください。
【推奨ねじ】
●M5六角穴付ボルト（4本）
●呼び径5座金（4枚）

【材料】
PBT樹脂
【色】
シボ/ダークグレー
【仕上】
シボ/ダークグレー
【重量】83g
【注文コード】170-027-421
【品番】HG-JHW16S-50

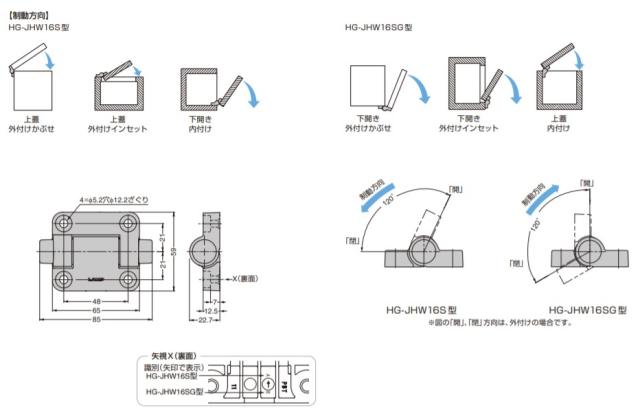

制動方向（外付けの場合）：閉じ方向
トルクN・m/1ヶ：3.4〜5.0
トルクkgf・cm/1ヶ：34.7〜51.0

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
