SUGATSUNE スガツネ工業円筒丁番 BH型 170-023-079 BH164 | LAMP ランプ建築金物家具金物建具部品パーツ金具金物住宅丁番蝶番円筒丁番木扉軽量扉扉ドア家具隠し丁番ヒンジ黄銅シンプル

Pontaパス特典

サンキュー配送

1,816円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

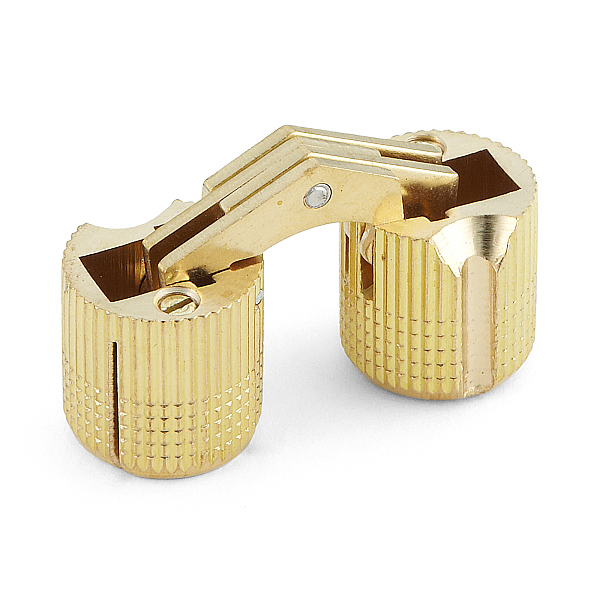

※image photo

●軽量扉用の丁番です。
●本体のねじを回し、端部をひろげることにより穴にしっかり止めることができます。
●下穴寸法は本体の直径Aと同じです。

【注意】
●板厚を厚くする場合は、基準面の反対側の残り代寸法を大きくしてください。

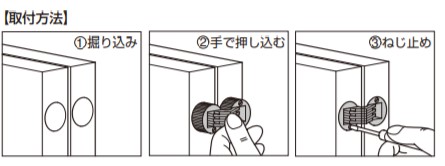

【取付方法】
1掘り込み
2手で押し込む
3ねじ止め
【材料】
黄銅
※黄銅（JIS表記名）は、「真鍮」とも呼ばれています。
【仕上】
素地
【サイズ】
A：B：C：D：E：F：G：扉幅：扉高さ：扉厚
16：16.5：33.5：25：3：3：7.8：260以下：260以下：23以上
【耐荷重N】5.9 /2ヶ
【耐荷重kgf】0.6 /2ヶ
【重量】37g
【注文コード】170-023-079
【品番】BH164
[ 輸入 ] このマークの製品は輸入品のため「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
